Контроллер двигателя ПУСК 1 цикл PL Время регистрации 20А

https://youtu.be/wQSi10TVKU8

Film jest tylko poglądowy - w tej ofercie jest układ bez krańcówek

Sterownik silnika DC - zmiana polaryzacji

zasilanie 12V DC

1 wejście przycisku START - podanie +12V

2 przekaźniki ( 1x NONC do 20A) zmiana polaryzacji dla pracy silnika

1 potencjometr regulacji czasu Pauzy na płytce

2 potencjometry regulacji czasu pracy przekaźników

.

Zasada działania układu:

Po podaniu impulsu +12V ( krótkiego impulsu ) włącza się jeden przekaźnik i działa przez określony czas X

czas X mija i silnik zatrzymuje się - następnie jest czas PAUZ-y - regulowany

Następnie uruchamia się przekaźnik 2 na regulowany czas Y - koniec cyklu

.

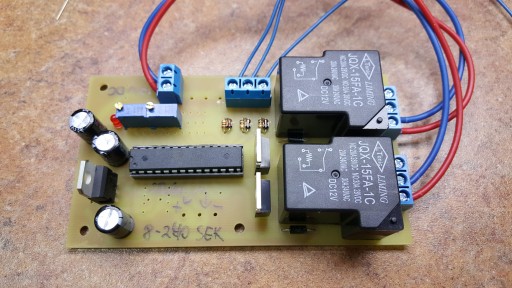

w obecnej wersji płyty głównej jest 4 kolorowe diod LED informujących o pracy układu

- 2 ledy to praca przekaźników

- 1 led niebieska to podaniu impulsu - przycisk START

- 1 led PAUZA

- 1 led czerwona zasilanie części procesora

===============================================================

.

Zasilanie 12V DC ( nie zasilaj prostownikiem samochodowych) - opcja 24V +20zł

*************

Jeśli chcesz uzyskać zmianę polaryzacji - opis podłączenia

pod złącza opisane " C " com podłączamy silnik DC

pod złącza opisane " NO " podłączamy +12 V lub inne dowolne inne napięcie jak 12V z którego jest zasilany sterowanik na złączy 2 pinowym umieszczonym w bocznej części płytki PCB

pod złącze opisane " NC " podłączamy minus ( masa )
