РЕГУЛИРУЕМОЕ ИМПУЛЬСНОЕ РЕЛЕ ВРЕМЕНИ 24В 10А

Witam Serdecznie

.

Film z zasady działania

https://www.youtube.com/watch?v=W25FrZP5AH4

.

Dziś mam do sprzedania

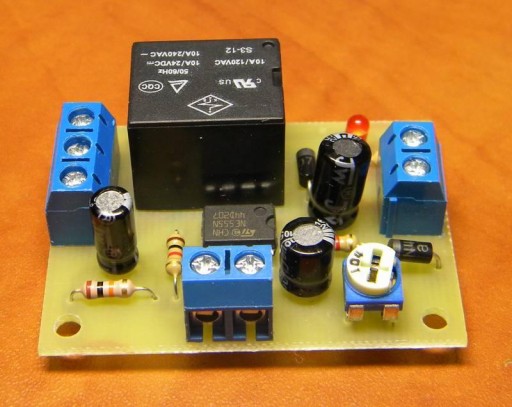

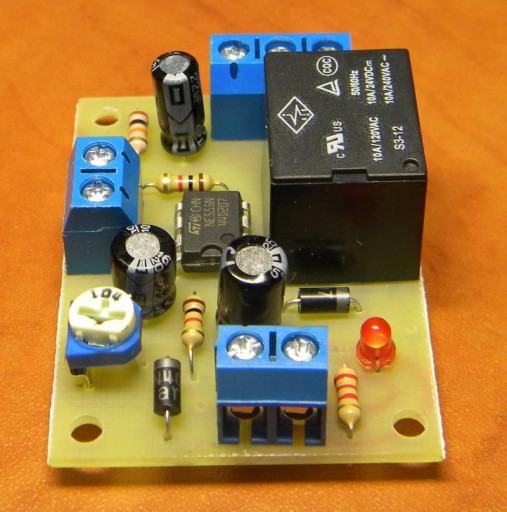

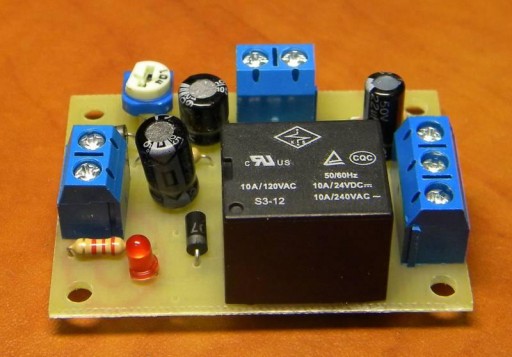

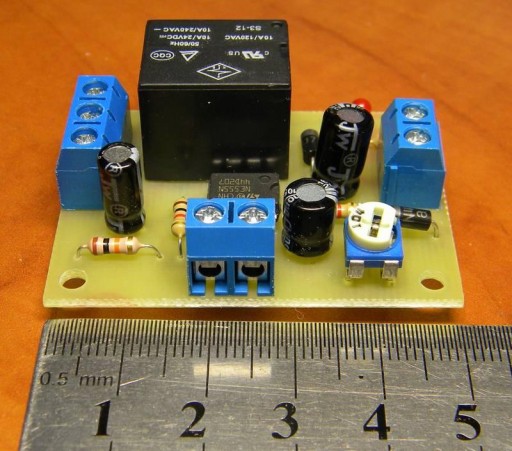

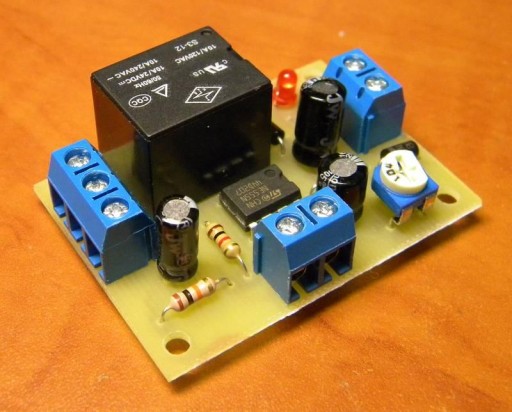

Regulowany Przekaźnik Czasowy aktywowany Impulsem ( impuls z przycisku )

Styki 10A NO NC (zwierno/rozwierne)

Generatorem, a zarazem sercem układu jest NE555

potencjometr do regulacji czasu zadziałania przekaźnika

Zasada działania układu

(aktywacja przyciskiem)

Po załączeniu zasilania 24V układ oczekuje na impuls

wciśniecie przycisku aktywuje przekaźnik który działa przez określony ustawiony czas potencjometrem

(aktywacja - gdy zwora zamiast przycisku)

Po załączeniu zasilania 24V układ automatycznie załącza przekaźnik na określony ustawiony czas i wyłącza się przekaźnik mimo że zasilanie jest podłączone.

ponowna aktywacja jest możliwa po odłączeniu zasilania i ponownym podłączeniu.

Można takiej konfiguracji - zwora - użyć do skracania impulsu lub aktywacji odbiornika tylko określony czas po podłączeniu zasilania - świece żarowe - reset urządzeń itp.

________impuls/=========\_________

Układ jest bardzo prosty w podłączeniu.

Zastosowań jest Bardzo wiele.

Nie zasilaj prostownikiem samochodowym !!!
