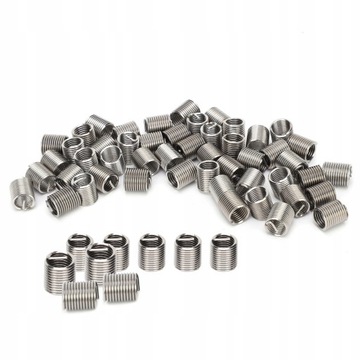

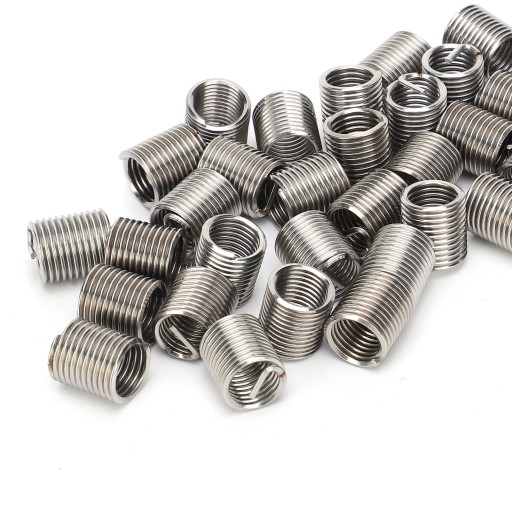

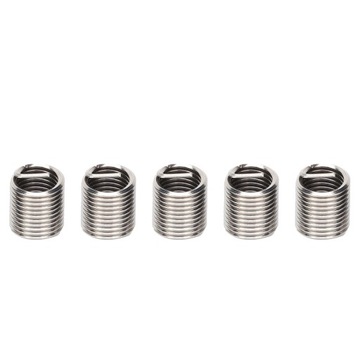

ВТУЛКА ВСТАВКА ПРУЖИНА ДЛЯ РЕМОНТА РЕЗЬБЫ M7x1.0 2D 50 ШТ.

Cecha:

1. Produkt może konwertować otwory z gwintem metrycznym i calowym, co jest wygodne i szybkie

2. Po zamontowaniu zestawu śrub drutowych w otworze na śrubę przedmiotu obrabianego ze stopu aluminium i innych materiałów, płytki utworzą bardzo wytrzymały, odporny na zużycie i bardzo dokładny standardowy gwint wewnętrzny

3. Umożliwiają ekonomiczną naprawę gwintowanego otworu w przypadku wystąpienia błędu gwintu lub naprawy uszkodzonego otworu z gwintem wewnętrznym

4. Wykonane z drutu stalowego o przekroju rombowym o wysokiej wytrzymałości i dokładności. Wkładki gwintowane z drutu nazywane są również osłonami gwintowanymi, tulejami gwintowanymi ze stali nierdzewnej, tulejami drucianymi

5. Stosowany do materiałów konstrukcyjnych o niskiej wytrzymałości, takich jak stop aluminium, stop cynku, stop, miedź, plastik, konstrukcyjne tworzywa sztuczne itp. w celu znacznej poprawy wytrzymałości gwintu i odporności na zużycie

. TULEJKA WKŁADKA SPRĘŻYNKA DO NAPRAWY GWINTU M7x1,0 2D 50 SZT

Specyfikacja:

Typ artykułu: Wkładki gwintowe

Materiał: SUS304

Model: M7x1

Specyfikacja gwintu: M7x1 (mm)

Średnica zewnętrzna przed instalacją: ok. 8,6 ~ 8,9 mm / 0,3 ~ 0,4 cala

Średnica wiertła do instalacji: ok. 7,3 mm / 0,3 cala

1D/1,5D/2D:

Długość po instalacji: ok. 7 mm / 0,3 cala

10,5 mm / 0,4 cala

14 mm / 0,6 cala

Liczba zwojów przed instalacją: 5,2/8,3/11,5

Opis specyfikacji: Na przykład: M3x0,5X1,5D, co oznacza, że po zakończeniu zestawu śrub gwint wewnętrzny to M3, skok wynosi 0,5, a długość wynosi 1,5D (długość odnosi się do 1,5-krotności średnicy, to znaczy , 1,5x3=4,5mm), długość odnosi się tutaj do długości po montażu.

Jak używać:

1. Wiercenie

Do wywiercenia otworu użyj wiertła o rozmiarze podanym w tabeli parametrów wkładki gwintowej z drutu. Uważaj, aby nie wywiercić otworu w kształcie stożka. Wióry powstałe w wyniku wywiercenia otworu należy wydmuchać sprężonym powietrzem. Po wierceniu pogłębienie nie powinno przekraczać głębokości 0,4 podziałki. Zbyt duży pogłębiacz nie sprzyja wkręcaniu drucianej wkładki gwintowej.

2. Stukanie

Do gwintowania używaj specjalnych gwintowników do wkładek z gwintem drucianym. Głębokość gwintowania musi przekraczać długość montażową wkładek gwintowych. Po opukaniu użyj pistoletu natryskowego na sprężone powietrze, aby wydmuchać zanieczyszczenia. Jeżeli dokładność gwintu jest wysoka, należy sprawdzić gwintowany otwór dolny za pomocą specjalnego sprawdzianu do trzpieni z otworem dolnym do wkładek gwintowanych z drutu.

3. Instalacja

Włóż tulejkę śruby z drutu do klucza montażowego (rysunek 5 po prawej), włóż tylny uchwyt montażowy tulei śruby z drutu do rowka prowadzącego klucza montażowego i obróć rączkę klucza montażowego, aby wkręcić tuleję śruby z drutu otwór na śrubę. Do montażu wkładek gwintowych z gwintem fazowym M14x2 lub więcej można użyć prostego narzędzia do montażu typu „T”; Uwaga: Podczas montażu i wkręcania wkładek gwintowanych nie należy dociskać w kierunku pionowym, aby zapobiec przeskakiwaniu zębów. Prawidłową metodą jest powolne wkręcanie w kierunku obrotu gwintu.

4. Zdjąć uchwyt (odłamać uchwyt montażowy)

Użyj młotka, aby złamać uchwyt montażowy. Użyj około 200 g kokosa, aby natychmiast uderzyć w młotek, a uchwyt można usunąć. Nie używaj klucza montażowego do obracania w przeciwnym kierunku. Nie złamać uchwytu montażowego. Ta sytuacja jest bardzo łatwa. W efekcie doszło do złamania trzonu ogonowego i wyciągnięcia drutu.

5. Odkręć

Jeżeli podczas montażu wkładki drucianej wystąpią problemy montażowe (takie jak przeskakujące zęby), wkładkę gwintową należy usunąć, a do wyjęcia wkładki drucianej należy użyć specjalnego narzędzia do wyjmowania tulei.

. TULEJKA WKŁADKA SPRĘŻYNKA DO NAPRAWY GWINTU M7x1,0 2D 50 SZT

Lista pakietów:

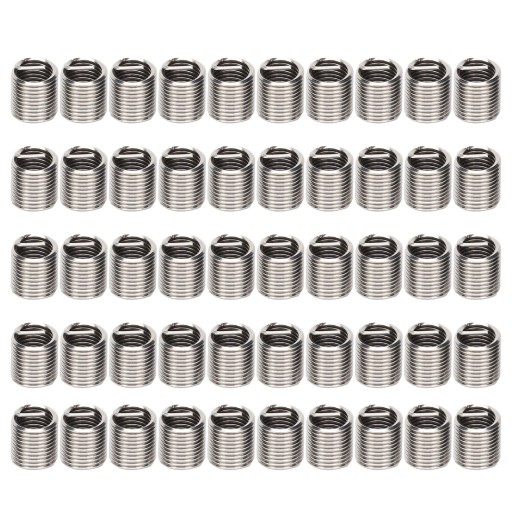

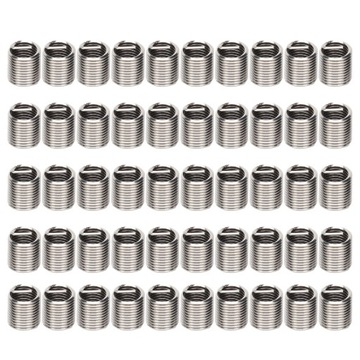

50 x wkładki gwintowe
