MOSFET реле времени таймер переключатель 5V - 24V 15A 0-999мин

Moduł przekaźnika czasowego mosfet włącznik timer 5V - 24V 15A 0-999 min. Zapamiętuje ustawienia po odłączeniu zasilania.

Cechy produktu:

• Napięcie zasilania: od 5V do 24V,
• Napięcie wyzwalacza (triggera): od 3V do 24V,
• Maksymalne obciążenie przekaźnika: 15A,
• Moc: do 400 W,
• Temperatura pracy: od -40°C do 85°C,
• Pobór prądu: praca 50mA, spoczynek 20mA,
• Zakres czasu: od 0 minut do 999 minut,
• Przy dużych napięciach i pracy ciągłej: wymagany radiator na mosfet,
• Wymiary: 60mm x 35mm x 14.5mm.

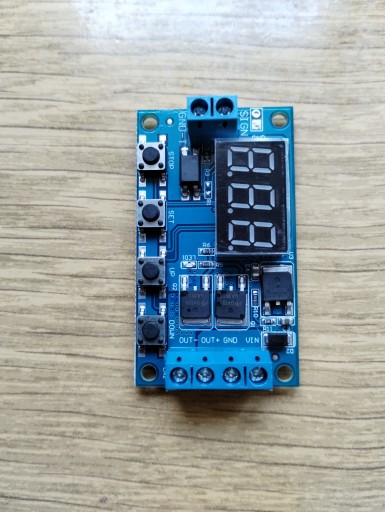

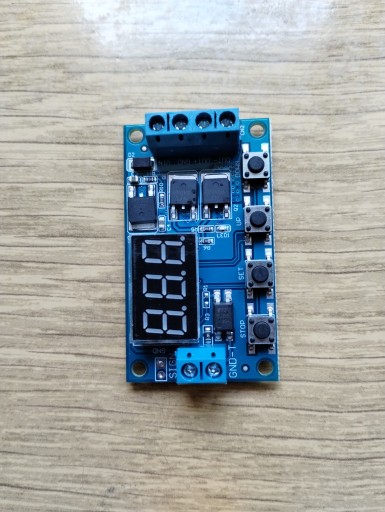

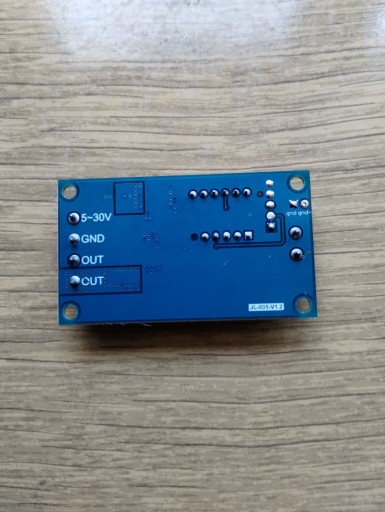

Sposób użycia:

• VIN - zasilanie modułu dodatnie,
• GND - zasilanie modułu masa,
• OUT+ OUT- wyjście,
• SIGN: wejście wyzwalania przekaźnik,
• GND_T: masa wejścia wyzwalania przekaźnika.

Konfiguracja urządzenia:

• Przycisk SET - ustawianie, zatwierdzenia, przejście do kolejnych ustawień,
• Przyciski UP, DOWN - zmiana ustawień,
• Przycisk STOP - załącza lub wyłącza przekaźnik oraz przesuwa przecinek,
• Parametr OP - czas załączenia przekaźnika,
• Parametr CL - czas rozłączenia przekaźnika,
• Parametr LOP - ilość powtórzeń cyklu,

Dodatkowo przycisk STOP pozwala na natychmiastowe zatrzymanie przekaźnika.

Oznaczenia parametrów modułu (podczas konfiguracji)

• OP - czas załączenia przekaźnika
• CL - czas rozłączenia przekaźnika
• LOP - ilość powtórzeń cyklu

Jednostki czasu:

• 000. - sekunda
• 00.0 - dziesiąta część sekundy (07.5 = 7,5 sekundy)
• 0.0.0. - minuta ( 0.0.2. = 2 minuty)

Konfiguracja pracy modułu

• Po podaniu zasilanie przytrzymaj przez 4 sekundy przycisk SET - na ekranie pojawi się aktualny tryb pracy modułu,
• Przyciskami UP i DOWN wybieramy interesujący nas tryb,
• Potwierdź wybór przyciskiem SET,
• Ustawiamy teraz parametry OP, LC i LOP. UP i DOWN zmienia wartość bieżącego parametru. Przycisk STOP przesuwa przecinek według opisu jednostek czasu. Aby przejść do kolejnego parametru wciskamy chwilowo przycisk SET.
• Potwierdzamy ustawienia parametrów przytrzymaniem przycisku SET przez 3 sekundy.

Tryby pracy modułu (programów)

P1.1 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0).

P1.2 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania powoduje odliczanie od 0 – odliczanie resetuje się).

P1.3 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie).

P2 – Po podaniu sygnału na wejście Trigger następuje odliczanie czasu ustawionego jako parametr CL, następnie włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0).

P3.1 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr CL, proces (CYKL) powtarzany jest określoną ilość razy wprowadzonych w parametrze LOP (— w atrybucie LOP oznacza pętlę nieskończoną) podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie.

P3.2 – Po podłączeniu modułu do zasilania następuje automatyczne włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr CL, proces (CYKL) powtarzany jest określoną ilość razy wprowadzonych w parametrze LOP (— w atrybucie LOP oznacza pętlę nieskończoną).

P4 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika, odliczanie czasu ustawionego jako parametr OP zaczyna się od momentu wyłączenia Triggera (przekaźnik jest włączony do momentu zakończenia odliczania). Podanie sygnału Triggera podczas odliczania powoduje wyzerowanie licznika oraz kolejne oczekiwanie na wyłączenie Triggera (przekaźnik jest przez cały czas włączony).

Dodatkowe funkcje

• Tryb Uśpienia Wyświetlacza – jeżeli przez 5 min Trigger nie zostanie podany wyświetlacz zgaśnie,
• Włącz Tryb Uśpienia Wyświetlacza: Przytrzymaj przez 3 sekundy przycisk STOP – gdy puścisz, na wyświetlaczu pojawi się napis C – P,
• Wyłącz Tryb Uśpienia Wyświetlacza: Przytrzymaj przez 3 sekundy przycisk STOP – gdy puścisz, na wyświetlaczu pojawi się napis 0 – d,
• Zmiana trybu pracy przekaźnika: Przytrzymaj przez 3 sekundy przyciski UP lub DOWN za pomocą tej funkcji można zmieniać sposób pracy przekaźnika na przeciwny. Funkcja F1 – przekaźnik pracuje zgodnie z ustawieniami (trybami) opisanymi powyżej. Funkcja F2 przekaźnik pracuje odwrotnie w porównaniu z ustawieniami opisanymi powyżej.
