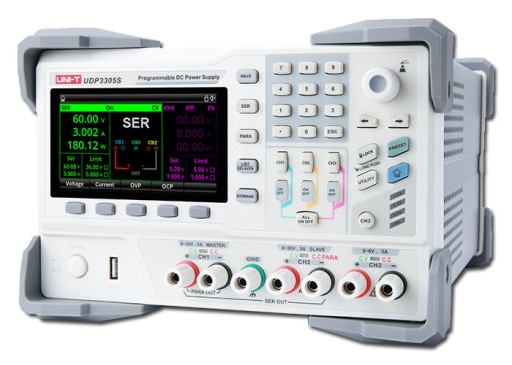

UDP3305S programowalny zasilacz laboratoryjny 328W

UDP3305S programowalny zasilacz laboratoryjny

Seria UDP3300S to wysokowydajne programowalne liniowe zasilacze prądu stałego DC. Zasilacze UDP3305S posiadają przejrzysty interfejs użytkownika z kolorowym wyświetlaczem LCD, doskonałe wskaźniki wydajności, różnorodne funkcje analityczne i interfejsy komunikacyjne. Może zaspokoić zróżnicowane potrzeby testowe wielu użytkowników. Ma na celu zapewnienie niedrogich programowalnych zasilaczy prądu stałego dla nauczania, badań naukowych, przemysłu i innych dziedzin elektroniki i elektryki.

Prezentacja produktu w formie Video:

https://youtu.be/jiwmPC4q5M8

https://youtu.be/7UrJlN41VLA

UDP3305S produkcji Uni-tred to wielokanałowy zasilacz laboratoryjny poczwórny czyli o 4 wyjściach napięcia z funkcją programowania ustawień. Dwa kanały wyjściowe CH1 i CH2 zasilacza UDP3305S są symetryczne i umożliwiają płynną regulację napięcia w zakresie od 0 do 30V i wydajnością prądową do 5A w każdym z tych kanałów. Regulacja napięcia i prądu w CH1 i CH2 jest niezależna tzn. w pierwszym kanale możemy ustawić wartość napięcia wyjściowego 6,78V natomiast w w drugim kanale CH2 3,0V. Maksymalna wydajność prądowa zasilacza UDP3305S w kanale CH1 i CH2 wynosi 5A w całym przedziale wartości napięcia wyjściowego. Laboratoryjny zasilacz UDP3305S umożliwia łączenie równoległe lub szeregowe wyjść CH1 i CH2 w celu uzyskania zwiększenia wydajności prądowej lub zwiększenia zakresu napięcia wyjściowego. Połączenie równoległe wyjść CH1 i CH2 zasilacza UDP3305S  sumuje jego prąd wyjściowy co w praktyce daje nam przy tym połączeniu 10A maksymalnego prądu na wyjściu (5A z kanału CH1 + 5A z kanału CH2). W przypadku połączenia szeregowego CH1 i CH2 wydajność prądowa pozostaje na tym samym poziomie czyli 5A, natomiast wartości napięć z obu kanałów się sumują w otrzymujemy zasilacz z regulowanym napięciem na wyjściu od 0V do 60V. Trzecią możliwością połączenia niezależnych wyjść zasilacza UDP3305S jest uzyskanie napięcia symetrycznego: zacisk wyjściowy (-) CH1 łączymy z gniazdem wyjściowy (+) CH2: z tego połączenia powstaje nam obwód masy GND. W kanale CH1 mamy wolny zacisk (+) i mamy wyjście regulowanego napięcia dodatniego od 0 do 30V. W kanale CH2 mamy wolny zacisk (-) i jest tam wyjście napięcia ujemnego, które możemy analogicznie regulować w zakresie od 0V do -30V. Podwójne, symetryczne napięcie wykorzystywane jest min. w technice analogowej do zasilania wzmacniaczy operacyjnych, wzmacniaczy mocy. CH3 to trzecie wyjście zasilacza UDP3305S regulowane w zakresie od 0 do 6V i wydajności prądowej do 3A. Może być wykorzystane do wielu urządzeń i modułów elektronicznych. CH4 czyli czwarte wyjście to nieregulowane napięcie 5V podawane na gniazdo USB do zasilania urządzeń przenośnych (maksymalne obciążenie gniazda USB do 2A).  Liniowa konstrukcja zasilacza UDP3305S jest oparta na transformatorze co zapewnia jego bardziej stabilną i bezawaryjną pracę w stosunku do konstrukcji opartych na przetwornicy impulsowej.

UDP3305S to nowoczesna konstrukcja zasilacza liniowego z dodatkowym interfejsem szeregowym USB lub RS232 i LAN pozwalająca na kontrolę parametrów z poziomu komputera. W manualu dostępne są komendy sterujące. Zasilacz UDP3305S może współpracować z oprogramowaniem  obsługuje komendy SCPI.

UDP3305S programowalny zasilacz laboratoryjny - liniowa konstrukcja na transformatorze 328W - CH1/CH2:0~30V/0-5A CH3:0~6V/0-3A CH4:5V/2A - interfejsy komunikacyjne USB Device,RS-232,LAN,USB host,Digital I/O,

zasilacz wielokanałowy UDP3305S

Zasilacz laboratoryjny UDP3305S posiada wysoką rozdzielczość pomiaru prądu 1mA i napięcia 1mV, oraz niski poziom tętnie i szumów. Urządzenie posiada duży kolorowy wyświetlacz TFT, który pokazuje wskazania prądu, napięcia oraz mocy. W konstrukcji zasilacza zastosowano aktywne chłodzenie (wentylator). Dodatkowo posiada zabezpieczenie przeciążeniowe, zwarciowe oraz przed przegrzaniem. Zasilacz UDP3305S wyróżnia możliwość programowania go przez SCPI. Komunikacja odbywa się przy pomocy interfejsu do wyboru:  RS232, USB, LAN.

dane techniczne:

• programowalny zasilacz wielokanałowy model UDP3305S produkcji Unit
• 4 kanałowy laboratoryjny zasilacz programowalny UDP3305S produkcji Uni-trend
• poczwórny zasilacz UDP3305S z 4 niezależnymi wyjściami
• liniowa konstrukcja zasilacza oparta na transformatorze

  ► niskie szumy i tętnienia

• regulacja parametrów wyjściowych:

  ► CH1: napięcia w zakresie od 0V do 30V i prądu z zakresie od 0A do 5A

  ► CH2: napięcia w zakresie od 0V do 30V i prądu z zakresie od 0A do 5A

  ► CH3: napięcia w zakresie od 0V do 6V i prądu z zakresie od 0A do 3A

  ► CH4: nieregulowane gniazdo USB napięcie 5V i maksymalny prąd wyjściowy do 2A

• maksymalna moc wyjściowa: 328W
• kolorowy wyświetlacz LCD typu TFT

  ► przekątna 4,3cala

• regulacja i odczyt parametrów wyjściowych

  ► napięcia: 1mV

  ► prądu: 1mA

• zabezpieczenia zasilacza:

  ► OVP Over Voltage Protection - ochrona przed przepięciem - nadnapięciowa

  ► OCP Over Current Protection - ochrona nadprądowa

  ► OTP Over Temperature Protection - ochrona temperaturowa

• aktywne chłodzenie przy pomocy wentylatora typu cooler
• funkcja blokady klawiatury
• tryb pracy wielozadaniowej: indywidualny, równoległy i szeregowy
• zabezpieczenie przed przepięciem / przetężeniem
• funkcja rejestracji danych : może rejestrować napięcie wyjściowe i prąd i wyświetla nagrane dane na wykresie
• obsługa komend SCPI
• interfejsy komunikacyjne:

  ► RS232

  ► USB

  ► LAN

  ► I/O

zestaw zawiera:

• zasilacz UDP3305S
• przewód zasilający
• przewód USB
• oryginalny karton

Kolorowy wyświetlacz LCD

Korzystając z 4,3-calowego wyświetlacza o wysokiej rozdzielczości, zapewnia użytkownikom interfejs człowiek-maszyna z bogatymi funkcjami i prostą obsługą, który może wyświetlać aktualnie ustawione napięcie/prąd wyjściowy, rzeczywiste napięcie/prąd wyjściowy i wartość napięcia/prądu wyjściowego zabezpieczenia zasilania w czasie rzeczywistym. Funkcjonalny interfejs jest prosty i wszechstronny, łatwy w obsłudze.

Łączenie wyjścia równolegle lub szeregowo przy pomocy przycisku

Połączenie szeregowo-równoległe między kanałami CH1 i CH2 kanału głównego można zrealizować bez zewnętrznego połączenia, co upraszcza połączenie i ułatwia testowanie.

Możliwość pracy szeregowej i równoległej, oraz symetrycznej kanałów CH1 i CH2:

► połączenie szeregowe: 0V do 60V i wydajności prądowej 5A

► połączenie równolegle: 0V do 30V i wydajności prądowej 10A

► połączenie symetryczne: 0V do +/-30V i wydajności prądowej 5A

Funkcja programowania listy nastaw / opóźniacza

Dzięki funkcjom ustawiania listy i opóźnienia można ustawić do 2048 zestawów danych zgodnie z wymaganiami testowymi, a liczba cykli może osiągnąć 99999. Jest używany z szablonami przebiegów, co jest bardzo wygodne do testowania cykli i testowania starzenia.

Funkcja programowania listy nastaw / opóźniacza

Dzięki funkcjom ustawiania listy i opóźnienia można ustawić do 2048 zestawów danych zgodnie z wymaganiami testowymi, a liczba cykli może osiągnąć 99999. Jest używany z szablonami przebiegów, co jest bardzo wygodne do testowania cykli i testowania starzenia.

UNI-T UDP3305-E to liniowy zasilacz prądu stałego z czterema kanałami i mocą wyjściową 328 W. Pierwsze dwa kanały to 0-32V / 5A i można je podłączyć wewnętrznie w dowolnym praca szeregowa lub równoległa. Trzeci kanał UDP3305 można ustawić na 0-6V/3A, a czwarty kanał to stałe napięcie gniazdo USB 5V z maksymalnym prądem do 2A.

Zasilacz UDP3305S wyróżnia się na tle innych konkurencyjnych produktów wysoką wydajnością, ponieważ oferuje rozdzielczość odczytu 1 mV / 1 mA wraz z wyświetlaniem przebiegu w czasie rzeczywistym i łącznością z USB, RS232, LAN i cyfrowym wejściem/wyjściem. Dodatkowo zasilacz laboratoryjny UDP3305S obsługuje komendy SCPI, co pozwala na zaprogramowanie zasilacza.

Ponadto każdy kanał wyjściowy zasilacza można włączać i wyłączać indywidualnie, a duży wyświetlacz o przekątnej 4,3 cala zapewnia szczegółowy przegląd do 3 kanałów jednocześnie. To właśnie dzięki tym cechom UDP3305S może konkurować z innymi popularnymi zasilaczami takimi jak Rigol DP832 czy Siglent SPD3303X-E.

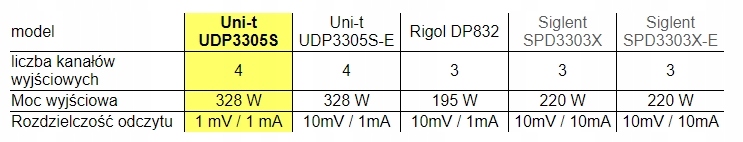

Oferowany zasilacz programowalny UDP3305S na tle konkurencyjnych konstrukcji:
