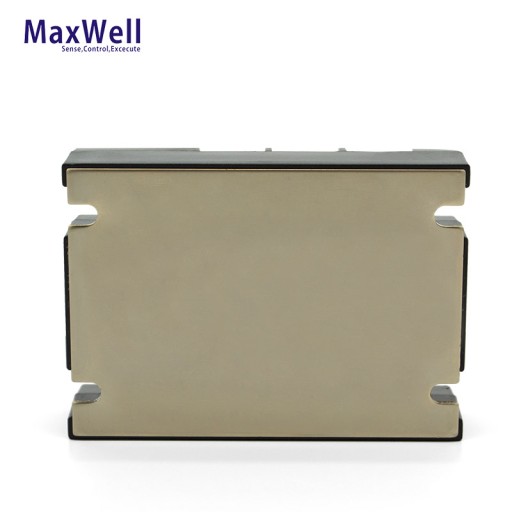

Твердотельное контакторное реле SSR 25 А (12,5 А среднеквадратичное значение) 3-F DC/AC DA
Товар
- 2 раза купили
- 4.74 оценка
- 3 осталось
- 19 отзывов
Доставка
Характеристики
Описание
Przemysłowy przekaźnik półprzewodnikowy / stycznik półprzewodnikowy SSR trzyfazowy DC-AC Imax 25A (12,5A RMS) / max 480 VAC. Wysterowanie 5-32 VDC.
Element wykonawczy - bez zużywających się części mechanicznych - bardzo duża trwałość - przeznaczony do przełączania w aplikacjach gdzie wymagana jest bardzo duża ilość cykli i/lub cykle mogą być krótkie.
Przykładowe zastosowania: zgrzewarki, pakowarki, regulatory temperatury itp. Obciążenia czysto rezystancyjne.
Wysterowanie wejścia IN: 5-32VDC. Prąd wejściowy 4,5-20mA. Izolacja fotooptyczna >2kV.
Przełączanie w zerze przebiegu napięcia wyjściowego.
Czerwona dioda LED informująca o wysterowaniu przekaźnika.
Obciążenie wyjścia max 25A (12,5A RMS / wartości skutecznej tzw. prądu przewodowego fazowego) / 24-480VAC / 3-faz. Prąd maksymalny to tzw. amplituda przebiegu sinusoidalnego - proszę o tym pamiętać przy doborze wielkości. Zazwyczaj stycznik dobieramy z Imax dwukrotnie większym od wartości skutecznej (Isk) lub średniokwadratowej (Irms) prądu (jest to tzw. 'dobór szybki i zawsze bezpieczny'). Dokładnie licząc dla przebiegu sinusoidalnego Imax jest większe o pierwiastek z dwóch od Isk (lub Irms) (czyli o 1,41 razy więcej). Przykładowo jeśli cęgi pomiarowe prądu pokazują prąd fazowy (tzw. 'prąd przewodowy') Irms=17,7A to Imax będzie wynosił 25A. Jednak przykładowo naprawiając wiekowe urządzenie opracowane jeszcze na napięcie 220VAC, proszę brać pod uwagę że obecnie napięcie to 230VAC (czyli mamy z marszu wzrost prądu o +4,5%) oraz masowo nasi sąsiedzi i my montujemy fotowoltaikę i elektrownie wiatrowe powodujące wzrost napięcia nawet do 253VAC (wzrost prądu w nasłonecznione dni o kolejne + 10%, razem mamy +14,5% wzrostu prądu obciążenia w skrajnie niekorzystnych warunkach). Dlatego zalecamy zdroworozsądkowy dobór urządzenia na Irms 12,5A (pozostaje rezerwa na opisane wyżej zjawiska). Proszę również pamiętać o prądach startowych (np. nawet 10x Isk) przy załączaniu (występują szczególnie przy silnikach klatkowych itp.). Jeśli mają Państwo wątpliwości - sprawnie odpowiadamy na zapytania. Karta katalogowa znajduje się w zakładce 'Informacje dodatkowe' poniżej treści aukcji.
Wbudowany wewnątrz obwód tłumiący RC odpowiedni dla obciążeń czysto rezystancyjnych.
Przy obciążeniach z niewielką składową bierną konieczne jest już stosowanie dodatkowych zewnętrznych obwodów tłumiących ewentualne przepięcia łączeniowe oraz pochodzące z sieci elektroenergetycznej. Styczników SSR nie stosujemy w silnikach indukcyjnych ponieważ ulegną one szybkiemu uszkodzeniu - dopuszczalne są obciążenia typu grzałka lub promiennik podczerwieni itp. bez składowej biernej obciążenia.
Na innych naszych aukcjach znajdą Państwo radiatory odprowadzające ciepło i pasujące rozmiarami do tego typu styczników SSR.
Dla obciążeń orientacyjnie powyżej 20% prądu maksymalnego obciążenia stycznika zalecane jest stosowanie dodatkowego radiatora chłodzącego. Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR - oznacza to, że temperatura struktury półprzewodnikowej najbardziej wpływa na trwałość przekaźnika.
Sprawdzona jakość i setki zadowolonych klientów tego konkretnego typu stycznika SSR.
Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.
Polecamy!
Przedmioty ze zdjęcia obok oraz radiator nie wchodzą w skład niniejszej oferty. Można je zamówić na innych naszych aukcjach.
