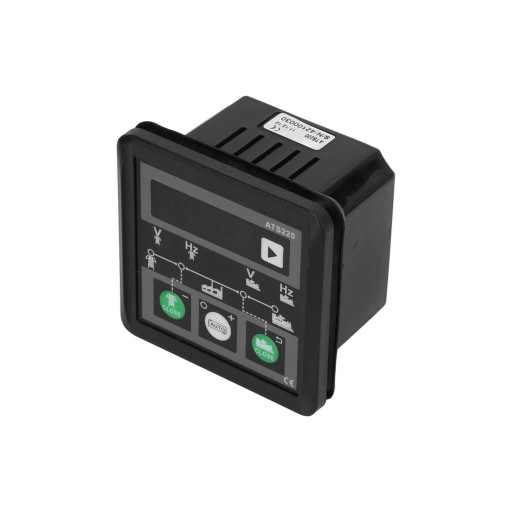

ATS220 Контроллер мощности генератора

Funkcja:1. Wyświetlacz LED: Wyposażony w 4-cyfrowy cyfrowy w kształcie tuby LED, może wyraźnie wyświetlać napięcie i częstotliwość sieci i wytwarzania energii.

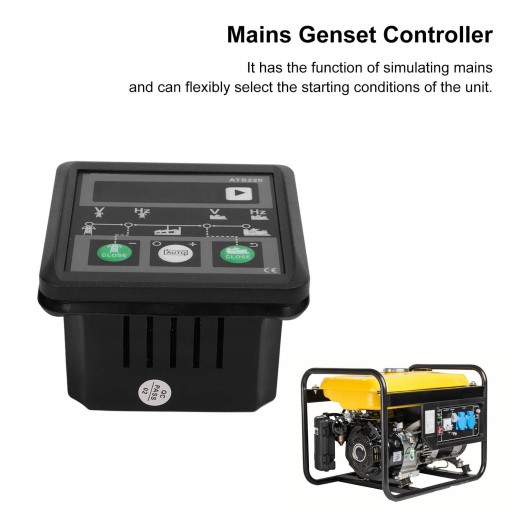

2. Kontroler automatycznego przełączania agregatu prądotwórczego: ma funkcję symulacji sieci i może elastycznie wybierać warunki rozruchu urządzenia.

3. Stopień ochrony IP54: W przypadku standardowych wodoodpornych pierścieni stopień ochrony panelu po instalacji osiąga poziom IP54.

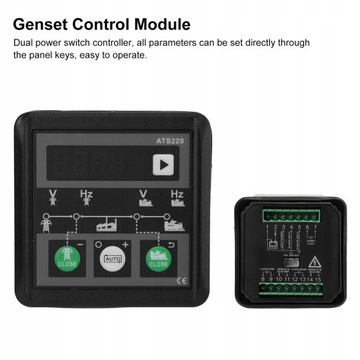

4. Łatwy w sterowaniu: podwójny przełącznik zasilania, wszystkie parametry można ustawić bezpośrednio za pomocą klawiszy panelu, łatwy w obsłudze.

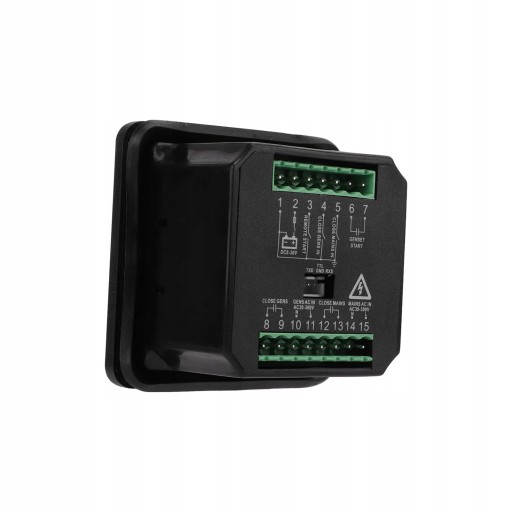

5. Prosty montaż: modułowa konstrukcja, wszystkie połączenia są zakończone przez europejskie listwy zaciskowe, co jest wygodne w instalacji.

. ATS220 Sterownik zasilania agregatu

Specyfikacja:Typ artykułu: kontroler mocy agregatu

Materiał: ABS

Model: ATS220

Przeznaczenie: sterowanie przełącznikiem zasilania

Wyświetlacz: LED

Parametr Pozycja Zakres parametrów (wartość domyślna)

Normalne opóźnienie sieci 0-6500 s (10 s)

Nieprawidłowe opóźnienie zasilania sieciowego 0-6500 s (5 s)

Normalne opóźnienie wytwarzania energii 0-6500 s (10 s)

Opóźnienie rozruchu agregatu prądotwórczego 0-6500s (1s)

Opóźnienie wyłączenia agregatu prądotwórczego 0-6500s (5s)

Szerokość impulsu zamykania i otwierania 1,0-10,0 s (10,0 s)

Opóźnienie interwału konwersji 0-3600,0 s (1,0 s)

Opóźnienie nadmiernej konwersji 0-20 s (20 s)

Wartość wyłączenia przy niskim napięciu sieci 55-330 V (184 V)

Wartość zwrotna niskiego napięcia sieci 55-330 V (207 V)

Wartość wyłączenia wysokiego napięcia sieci 55-330 V (276 V)

Wartość zwrotna wysokiego napięcia sieciowego 55-330 V (253 V)

Wartość alarmu nadmiernej częstotliwości generatora 40-80,0 Hz (57,0 Hz)

Wartość alarmu niskiej częstotliwości generatora 0-70,0 Hz (40,0 Hz)

Wartość alarmu przepięcia generatora 0-360 V (264 V)

Wartość alarmu niskiego napięcia generatora 0-360 V (192 V)

Wejście w stanie zamkniętym Włączone 0-wyłączone

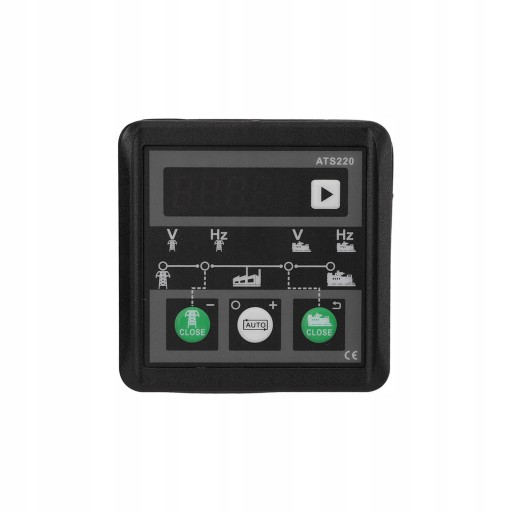

Wskazanie nazwy głównej funkcji

Wskazanie napięcia sieciowego Wskazuje, że aktualnym wyświetlaczem jest napięcie sieciowe E, po przełączeniu obciążenia na sieć automatycznie wyświetli napięcie sieciowe

Wskazanie częstotliwości sieciowej Wskazuje, że aktualnie wyświetlana wartość parametru jest częstotliwością sieciową

Wskazanie napięcia wytwarzania energii Wskazuje, że aktualny wyświetlacz generuje napięcie, gdy linia ujemna zostanie przełączona na generowanie, automatycznie wyświetli napięcie generowania

Wskazanie częstotliwości generowania Wskazuje, że aktualnie wyświetlana wartość parametru jest częstotliwością generowania energii

Wskaźnik stanu sieci Zawsze włączony, gdy zasilanie sieciowe jest normalne, migający, gdy alarmy niskiego i wysokiego napięcia i wyłączony, gdy nie ma zasilania sieciowego

Instrukcja zamknięcia sieci Zapala się, gdy zamknięcie sieci jest skuteczne

Wskaźnik stanu wytwarzania energii Zawsze włączony, gdy wytwarzanie energii jest normalne, miga w przypadku alarmów niskiego i wysokiego napięcia i gaśnie, gdy nie ma zasilania sieciowego

Instrukcja zamykania wytwarzania energii Zapala się, gdy zamykanie wytwarzania energii jest skuteczne.

Wskaźnik trybu automatycznego Zapala się podczas pracy w trybie automatycznym i gaśnie podczas pracy w trybie ręcznym

. ATS220 Sterownik zasilania agregatu

Lista pakietów:1 x kontroler

2 terminale

2 x utrwalacz

1 x linia łącząca

1 x Instrukcja
