СОЛНЕЧНЫЙ КОМПЛЕКТ СОЛНЕЧНАЯ ПАНЕЛЬ ДЛЯ НАГРЕВА ВОДЫ В КОТЛЕ MPPT 3000ВТ

Zestaw składa się z 4 paneli monokrystalicznych FullBlack o mocy 440W każdy, przetwornicy ECO Solar Boost PRO MPPT-3000 3,5kW oraz kompletnego okablowania o długości 20 metrów.

Jest to gotowy system do podłączenia pod grzałkę w bojlerze o mocy do 1,5 kW.

System jest prosty, wymaga jedynie podłączenia 4 sztuk typowych paneli fotowoltaicznych w układzie szeregowym do przetwornicy oraz odbiornika energii do gniazda 230V np. bojlera elektrycznego, ogrzewanie podłogowe.

Przetwornica ECO Solar Boost MPPT-3000 3.5kW PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o parametrach instalacji PV, takich jak:

• napięcie systemu paneli PV
• prąd generowany przez panele PV
• moc oddawana na wyjściu
• całkowita energia wyprodukowana w dniu bieżącym
• całkowita energia wyprodukowana w dniu poprzednim
• całkowita wyprodukowana energia (mierzona od pierwszego włączenia)

Dodatkowo na wyświetlaczu prezentowane są w formie komunikatów bieżące zdarzenia oraz wykryte nieprawidłowości.

W skład zestawu wchodzi:

✔️ 4 monokrystalicznych paneli PV 440W JA SOLAR Full Black Mono Half-Cut

✔️ Przetwornica Solarna ECO Solar Boost PRO MPPT-3000 3,5kW

✔️ komplet przewodów 25 metrów ze złączami

✔️ instrukcję instalacji

❌ BOJLER NIE WCHODZI W SKŁAD ZESTAWU ❌

Panel Solarny Ja Solar 440W FULL BLACK MONO HALFCUT 13,55A 32,47V 176,2cm×113,4cm×3cm

Dane techniczne panelu fotowoltaicznego:

• Maksymalna moc (Pmax): 440 Wp
• Napięcie jałowe (Voc): 38,90
• Natężenie mocy maksymalnej (Imp): 13,55 A
• Maksymalne napięcie zasilania (Voc): 32,47 V
• Prąd zwarcia (Isc): 14,31 A
• Sprawność modułu: 22%
• Tolerancja mocy: 0~+3W
• Maksymalny prąd nominalny bezpiecznika: 30A
• Liczba ogniw: 108 (6x18)
• Klasa II TIER 1
• Wymiary panelu: 176,2cm×113,4cm×3cm
• Długość przewodu 120cm
• Waga: 22 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 1,6 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Certyfikowane klasa UL Typu 38
• Złącze MC4 x2 4mm2
• Marka: Ja Solar

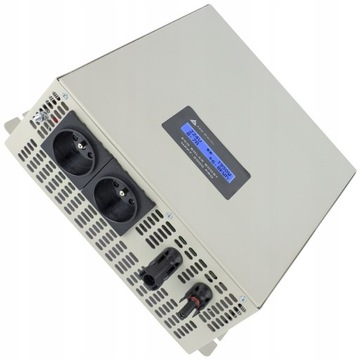

Przetwornica solarna ECO Solar Boost PRO MPPT-3000 3,5kW

Przetwornica ECO Solar Boost  pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze, grzałki elektryczne itp. Przetwornica została zaprojektowana i wyprodukowana w Polsce z najwyższej jakości materiałów. Produkt został wyposażony w algorytm MPPT maksymalizujący ilość energii pobieranej z paneli PV oraz powodujący automatyczne dopasowanie do mocy grzałki.

Bezpieczeństwo użytkowania

Przetwornice z serii ECO Solar Boost zostały wyposażone w szereg zabezpieczeń, dzięki czemu w przypadku przeciążenia wyjścia lub przegrzania, urządzenie to wyłączy się w bezpieczny sposób i nie spowoduje to jego trwałego uszkodzenia. W sytuacji wykrycia nieprawidłowości, przetwornica sygnalizuje brak możliwości dalszego, poprawnego działania poprzez miganie zielonej diody sygnalizacyjnej, znajdującej się na jej obudowie oraz sygnałem dźwiękowym. Wentylatory w urządzeniu włączają się automatycznie. W wypadku przegrzania się urządzenia, wyłączy się ono automatycznie, sygnalizując to ciągłym sygnałem dźwiękowym. Ponowne uruchomienie nastąpi automatycznie po osiągnięciu przez urządzenie właściwej temperatury.

Charakterystyka:

• Napięcie wejściowe [VDC]: 120 do 350 (VDC)
• Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
• Moc maksymalna: 3.5 kW
• Funkcja MPPT: TAK
• Połączenie paneli PV: Szeregowe, lub szeregowo równoległe
• Przebieg napięcia na wyjściu: Modyfikowany sinus
• Wyjście VAC Nr 1: Priorytetowe
• Wyjście VAC Nr 2: Zależne
• Zabezpieczenie pod/nadnapięciowe: TAK
• Zabezpieczenie termiczne: TAK
• Zabezpieczenie przeciążeniowe: TAK
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >96%
• Chłodzenie: Aktywne
• Złącze zasilania: MC4
• Gniazdo wyjściowe 230V: 2 x E (z bolcem)
• Obudowa: Aluminium
• Stopień ochrony (IP): IP21
• Wymiary LxWxH [mm]: 320x272x96
• Waga [kg]: 4.1 kg

Zabezpieczenia i inne funkcje:

• Zabezpieczenie przeciążeniowe: tak
• Zabezpieczenie zwarciowe: tak
• Zabezpieczenie termiczne: 80°C
• Zabezpieczenie nadnapięciowe: tak
• Wyświetlacz LCD: tak
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >94%
• Chłodzenie: aktywne (wentylator)
• Stopień ochrony (IP): IP21

Bezpieczeństwo użytkowania

Przetwornice z serii ECO Solar Boost zostały wyposażone w szereg zabezpieczeń, dzięki czemu w przypadku przeciążenia wyjścia lub przegrzania, urządzenie to wyłączy się w bezpieczny sposób i nie spowoduje to jego trwałego uszkodzenia.

Wentylatory w urządzeniu włączają się automatycznie. W wypadku przegrzania się urządzenia, wyłączy się ono automatycznie. Ponowne uruchomienie nastąpi automatycznie po osiągnięciu przez urządzenie właściwej temperatury.

Działanie systemu oraz montaż:

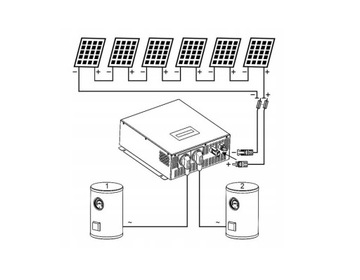

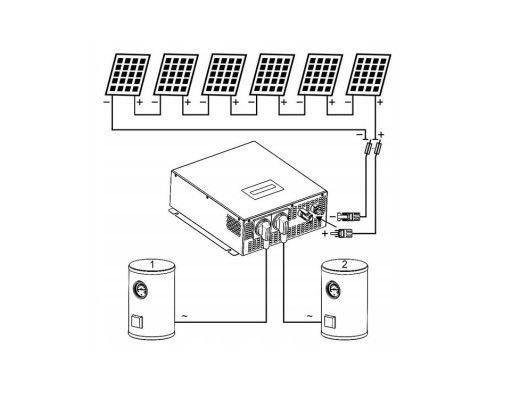

Przetwornica pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

UWAGA !    Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.
