Huśtawka elektromagnetyczna z czujnikiem Halla do złożenia

Huśtawka elektromagnetyczna

z czujnikiem Halla

oraz podświetleniem Led

Doświadczalna

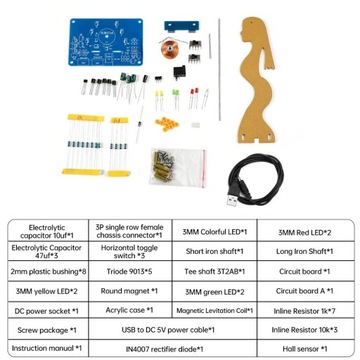

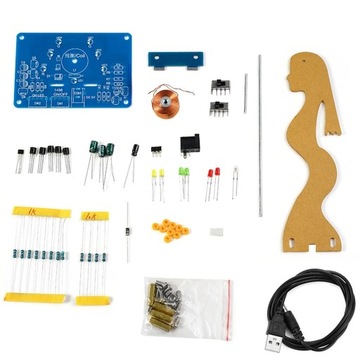

Układ do własnoręcznego montażu, lutowania

Trudność montażu średnio zaawansowany.

Czas montażu około 180 minut.

Elektromagnesy wprawiają w ruch huśtawkę

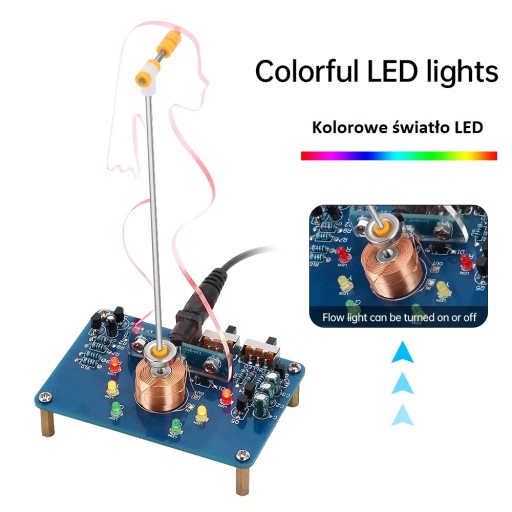

a diody ładnie podświetlają  całość.

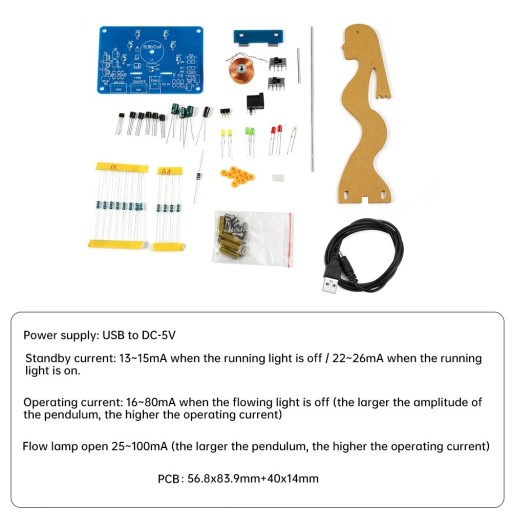

Zasilanie : DC 5V przewód USB  w komplecie.

Rozmiar PCB: 56,8 x 83,9 mm + 40 x 14mm

Wymiary układu po zmontowaniu na zdjęciu obok.

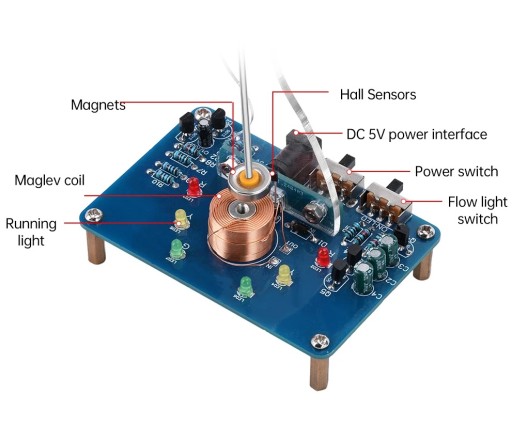

Huśtawka elektromagnetyczna jest rodzajem huśtawki napędzanej siłą elektromagnetyczną. Jego zasada działania polega na wykorzystaniu magnetyzmu magnesu (ta sama odpychanie) do kontrolowania zamachu huśtawki. Gdy magnes znajduje się obok  czujnika Halla, czujnik Halla wykryje pole magnetyczne i wygeneruje niski poziom. Trioda Q2 nie będzie już przewodząca, a Trioda Q1 będzie przewodząca. Gdy prąd przejdzie przez cewkę lewitacyjną magnetyczną, wytworzona siła magnetyczna odpycha magnes z huśtawki, zmieniając w ten sposób stan zamachu.

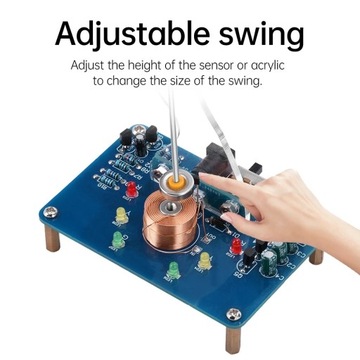

Regulowana amplituda huśtawki: jeśli amplituda huśtawki jest zbyt mała, czujnik halla można lekko przechylić do przodu lub wysokość stojaka z pleksi można regulować w celu zwiększenia amplitudy huśtawki.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diod Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
