Pianino bezstrunowe optoelektroniczne z obudową diy kit

Pianino bezstrunowe

optoelektroniczne

z obudową

Układ do własnoręcznego montażu, lutowania

Trudność montażu średnio zaawansowany.

Czas montażu około 180 minut.

To pianino fotoelektryczne ma w sumie 7 strun, a brzęczyk emituje odpowiedni poziom dźwięku podczas przecinania strun świetlnych.

Wyposażony w diody LED, odpowiednia dioda LED świeci podczas przecięcia strumienia światła, łącznie posiada 7 diod LED.

Pianino optoelektroniczny posiada  jasne wiązki światła których przerwanie powoduje zmianę dźwięku, diody emitują światło które trafia do fotorezystorów , zasłonięcie diod powoduje przerwanie obwodu i wyzwala dźwięk.

Układ   składa się z dwóch części: obwodu światłoczułego i mikrokontrolera.

Kiedy wiązka światła diody elektroluminescencyjnej jest zablokowana, odpowiedni rezystor światłoczuły wykrywa i powoduje zmianę wartości rezystancji. System składający się z 7 rezystorów światłoczułych powoduje zmianę wysokich i niskich potencjometrów, a mikrokontroler odczytuje zmiany wysokich i niskich potencjometrów rezystora światłoczułego, aby zakończyć wprowadzanie instrukcji obsługi. Mikrokontroler steruje przesyłaniem danych przez port szeregowy na podstawie informacji instruktażowych, który przypisuje wartości do portu sterującego głośnika i portu sterującego diod . Gdy świeci się światło, mikrokontroler odczytuje napięcie fotorezystora i jest ono na niskim poziomie. Gdy nie ma promieniowania świetlnego, mikrokontroler odczytuje napięcie fotorezystora i znajduje się na wysokim poziomie .W ten sposób, podczas blokowania światła lasera, w obwodzie może zostać wygenerowany efekt przełącznika.

Napięcie zasilania: 4,5V - 5,5V

Przewód zasilający: kabel USB w komplecie

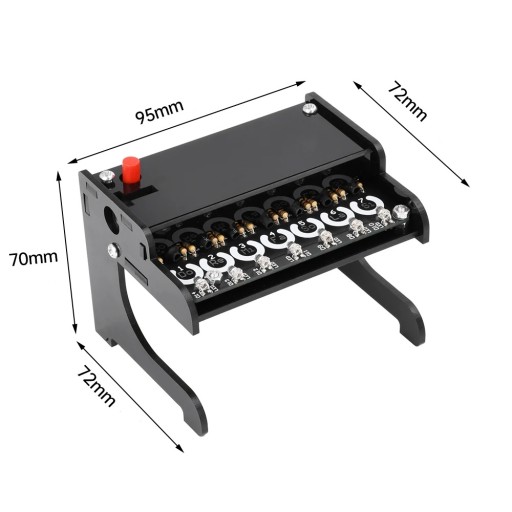

Rozmiar płytki głównej: 8,9 cm x 6,0 cm

Częstotliwość dźwięku, która jest słyszalna przez ludzkie ucho, mieści się w zakresie od 20 Hz do 20 kHz, a częstotliwość nut harfy powinna również mieścić się w tym zakresie. Jednak różne nuty mają swoje stałe częstotliwości. Wyżej wymieniony dźwięk może zostać wygenerowany za pomocą wbudowanego 16-bitowego timera mikrokontrolera. Na przykład standardowy ton la harfy wynosi 440 Hz. Według obliczeń jego półcykl wynosi 1136 μ s. W ten sposób, o ile poziom pinów zostanie zmieniony przez pół cyklu, można wygenerować falę prostokątną 440 Hz. Po przejściu przez elektroakustyczny element konwersji (głośnik) można wytworzyć standardowy dźwięk  i w ten sposób powstają także inne nuty.

Instrukcja: Zeskanuj kod  QR który otrzymasz w komplecie z układem.

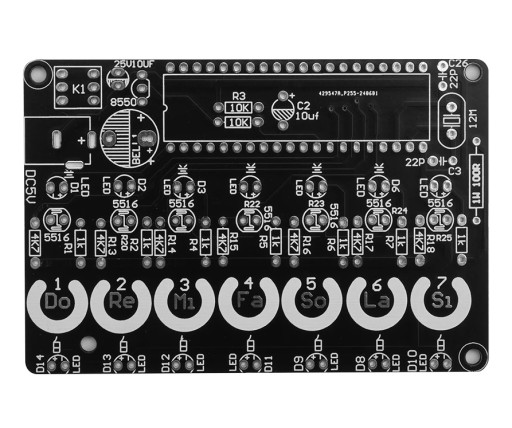

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diod Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
