Pozytywka z efektem świetlnym 12 LED układ THT z SMD

Pozytywka z efektem

świetlnym 12 LED

Układ przewlekany THT oraz SMD

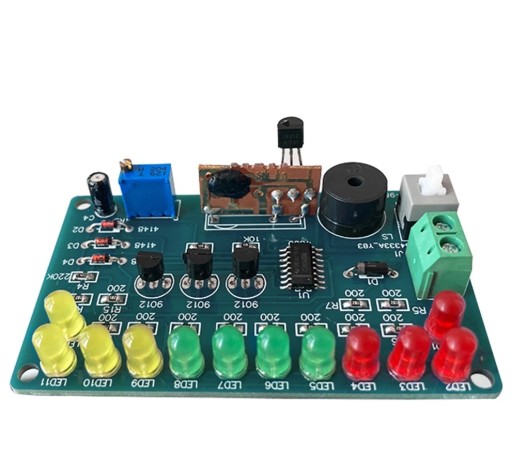

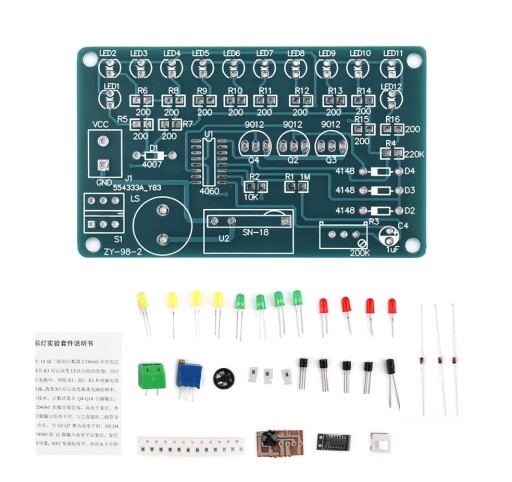

Układ do własnoręcznego montażu, lutowania

Trudność montażu średnio zaawansowany.

Czas montażu około 90 minut.

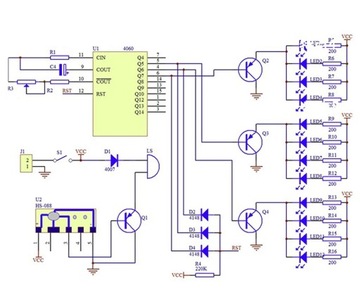

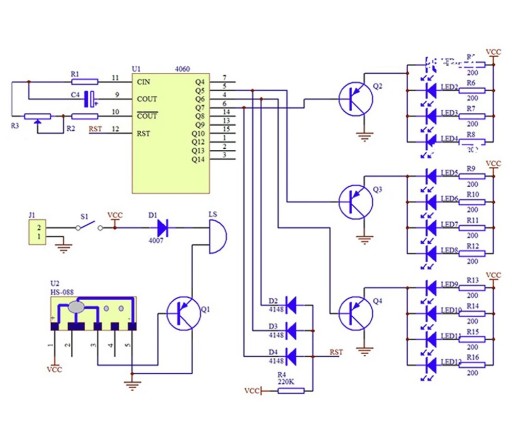

Moduł oparty na  układzie sterującym CD4060.

Po podaniu zasilania układ zaczyna wygrywać melodyjkę

a diody led czerwone, żółte, zielone świecą według wgranego układu.

Potencjometr regulowany służy do przyśpieszania lub zwalniania świecenia diod.

Zasilanie: 4.5 - 5V

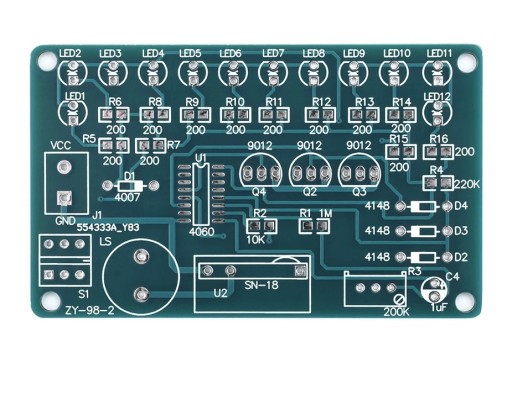

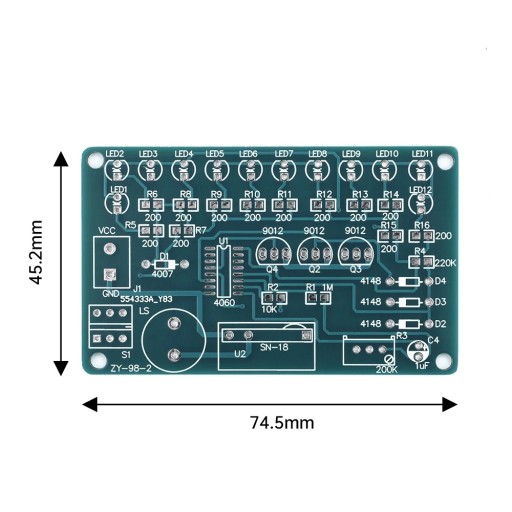

Rozmiar PCB: 75mm  x 45mm

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diod Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
