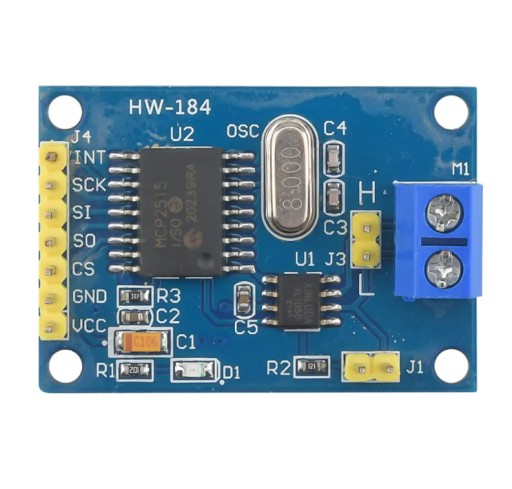

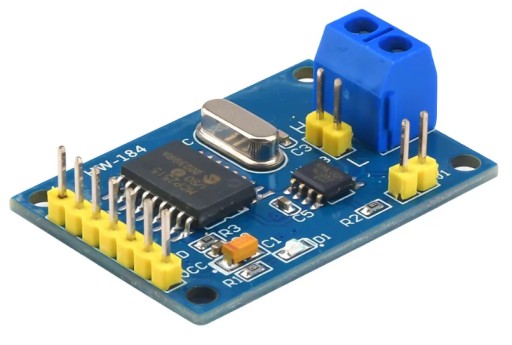

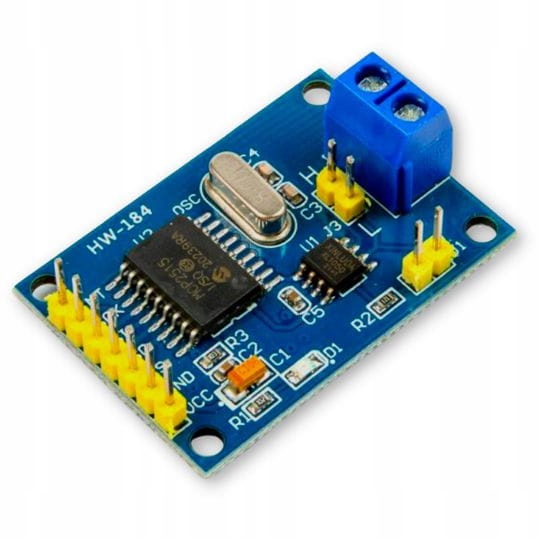

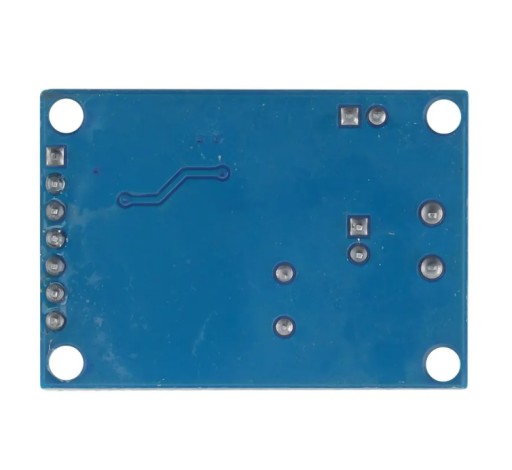

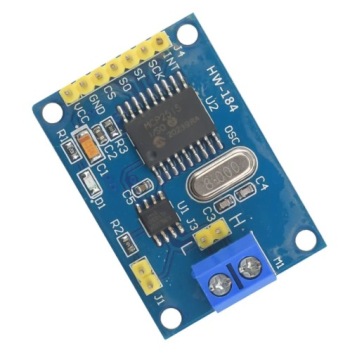

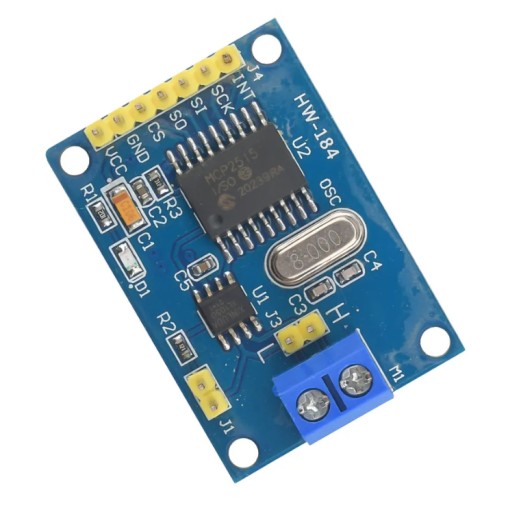

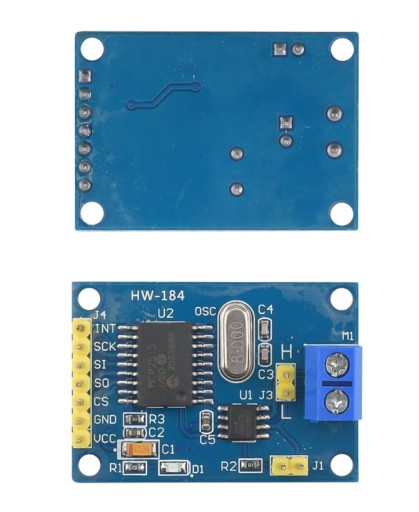

Модуль CAN BUS MCP2515 TJA1050 SPI AVR STM8 STM32

Moduł CAN BUS MCP2515 TJA1050 SPI AVR STM8 STM32

Moduł CAN-BUS z układem MCP2515 to narzędzie umożliwiające łatwą komunikację poprzez magistralę CAN, podłączane przez interfejs SPI. Wspierany przez liczne biblioteki, w tym dla Arduino, moduł ten umożliwia odczytywanie danych z magistrali CAN, wykorzystywanej powszechnie w przemyśle i motoryzacji, szczególnie do komunikacji między modułami w samochodach. Dzięki niemu można również odpytywać o kody błędów pojazdu.

Moduł jest idealny do integracji z mikrokontrolerami nieposiadającymi wbudowanego interfejsu CAN, rozszerzając ich możliwości komunikacyjne. Zawiera transceiver TJA1050, który generuje sygnał różnicowy gotowy do podłączenia do magistrali CAN. Do połączenia z linią CAN służą goldpiny lub złącza śrubowe typu ARK, zapewniające elastyczność w montażu i integracji z różnymi systemami.

Moduł CAN MCP2515 TJA to idealne rozwiązanie na komunikacje po CANie przy wykorzystaniu mikrokontrolerów takich jak:

• Ardunio
• AVR
• ARM
• PIC
• STM8
• STM32
• ESP32/8266

Specyfikacja:

• Napięcie zasilania: 5V
• Interfejs: CAN v2.0B 1 Mb/s
• Kontroler magistrali CAN: MCP2515
• CAN transceiver: TJA1050
• Kwarc: 8 MHz
• Interfejs komunikacji: SPI
• Dioda LED sygnalizująca zasilanie modułu
• Rozstaw: 35 mm
• Raster złącz goldpin: 2.54 mm
• Wymiary: 40 x 28 mm

Idealny do komunikacji między mikrokontrolerami i nie tylko.
