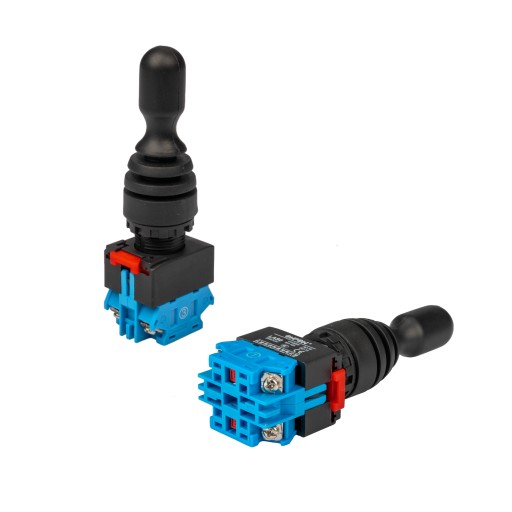

ЭЛЕКТРИЧЕСКИЙ МАНИПУЛЯТОР С ДЖОЙСТИКОМ МОНОСТАБИЛЬНЫЙ 22 мм MS 3-ПОЗ. ВКЛ-ВЫКЛ-ВКЛ ВКЛ.

JOYSTICK MANIPULATOR ELEKTRYCZNY

3-POZYCYJNY FI 22mm

Produkcja:

Oryginalny produkt marki Onpow, symbol: 1.10.61.004

Zastosowanie:

Manipulator z dźwignią 3-pozycyjną, umożliwia sterowanie jedną sekcją w rozdzielaczu hydraulicznym sterowanym elektrycznie 12V i 24V. Przeznaczony do montażu w otworze fi 22mm w panelach lub deskach rozdzielczych o grubośći od 0,5 mm do 7 mm. Posiada szerokie zastosowanie w elektrycznym sterowaniu układami hydraulicznymi w rolnictwie, budownictwie i przemyśle.

Dane techniczne:

• Materiał dźwigni: Stal
• Materiał osłony dźwigni: Guma
• Sposób działania: Monostabilny (na sprężynie)
• Ilość położeń roboczych: 2
• Zespoły styków: 2 x NO
• Obciążalność styków AC: 10A / 500V (przy obciążeniu rezystancyjnym)
• Rezystancja izolacji min.: 100MΩ
• Napięcie próby: 2,2kV
• Trwałość mechaniczna: ≥ 500,000 cykli
• Trwałość elektryczna: ≥ 50,000 cykli
• Temperatura pracy: -25°C do +55°C
• Certyfikaty: CE

Informacje ogólne:

Posiada 2 położenia niestabilne (robocze) i jedno stabilne (neutralne położenie środkowe). Konstrukcja monostabilna gdzie dźwignia joysticka sama wraca do pozycji środkowej - neutralnej.

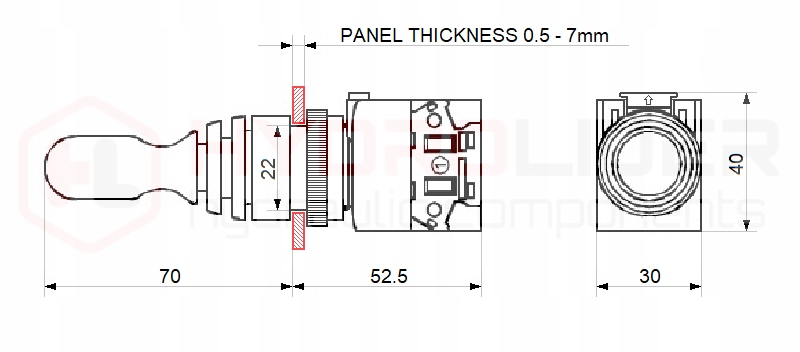

Przeznaczony do montażu w otworze Ø 22 mm. Montaż odbywa się przez pociągnięcie czerwonego zatrzasku, wyjęcie dźwigni, odkręcenie pierścienia, przełożenie joysticka przez otwór obudowy, przykręcenie pierścienia do joysticka i wciśnięcie dźwigni do podstawy.

Posiada gumową osłonę uszczelniającą zabezpieczającą przed pyłem, wodą i odporną na olej.

Joystick trzypozycyjny, przykładowe działanie z rozdzielaczem 2-sekcyjnym:

• Pozycja 1 neutralna (dźwnignia w pionie) tłoczysko cylindra stoi - olej idzie na przelew.
• Pozycja 2 robocza (dźwignia w pozycji do przodu) tłoczysko cylindra wysuwa się.
• Pozycja 3 robocza (dźwignia w pozycji do tyłu) tłoczysko cylindra chowa się.
