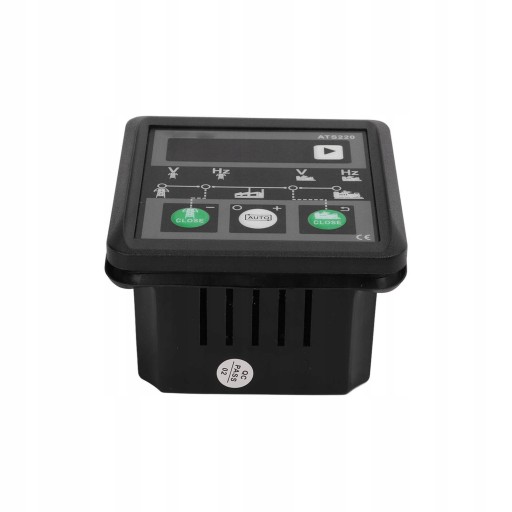

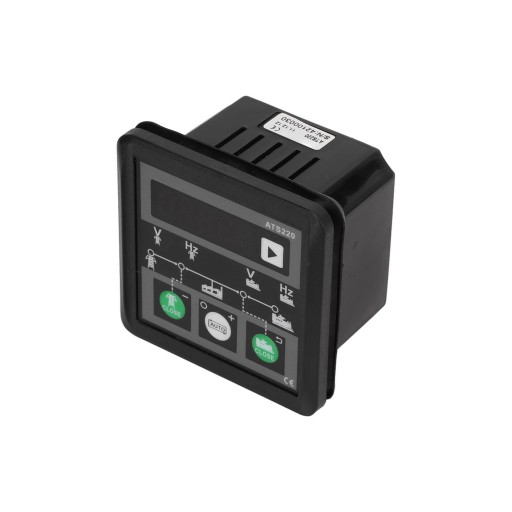

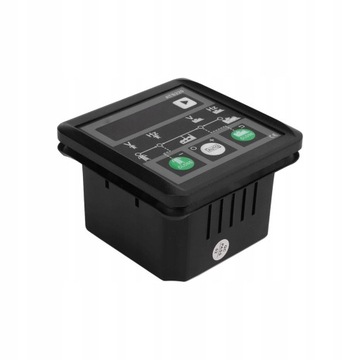

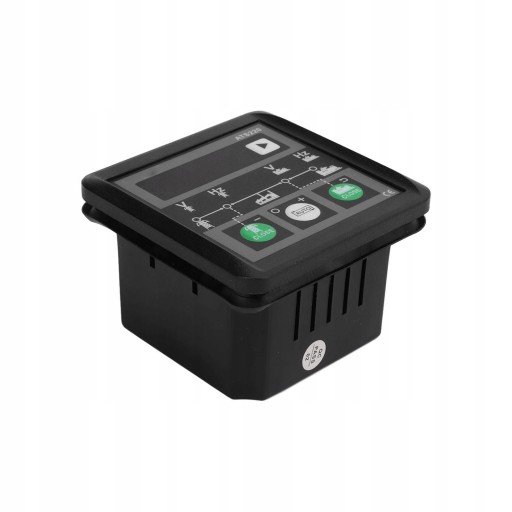

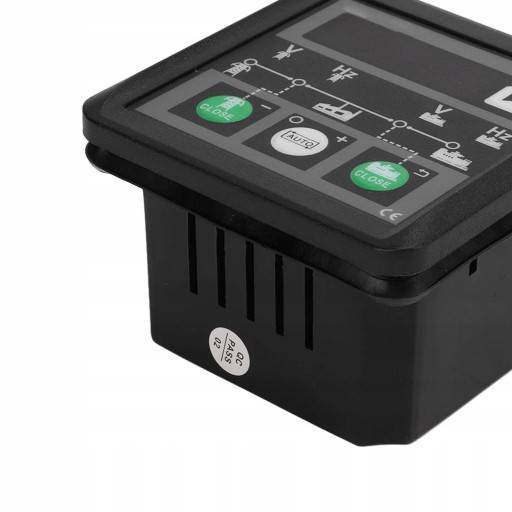

ATS220V 30-электронный контроллер автоматизации

Funkcja:

1. Wyświetlacz LED: wyposażony w 4-cyfrowy cyfrowy w kształcie tuby LED, może wyraźnie wyświetlać napięcie i częstotliwość sieci oraz wytwarzanie energii.

2. Automatyczny sterownik przełączania agregatu sieciowego: ma funkcję symulacji sieci i może elastycznie wybierać warunki rozruchu urządzenia.

3. Poziom ochrony IP54: przy standardowych wodoodpornych pierścieniach stopień ochrony panelu po instalacji osiąga poziom IP54.

4. Łatwy w obsłudze: podwójny przełącznik zasilania kontrolera, wszystkie parametry można ustawić bezpośrednio za pomocą klawiszy panelu, łatwy w obsłudze.

5. Prosty montaż: konstrukcja modułowa, wszystkie połączenia są wykonywane przez europejskie listwy zaciskowe, co jest wygodne w instalacji.

Specyfikacja:

• Typ artykułu: Kontroler mocy agregatu
• Materiał: ABS
• Model: ATS220
• Cel: sterowanie przełącznikiem zasilania
• Wyświetlacz: LED
• Parametr Pozycja Parametr Zakres (wartość domyślna)
• Normalne opóźnienie zasilania 0-6500s (10s)
• Nieprawidłowe opóźnienie zasilania 0-6500 s (5 s)
• Normalne opóźnienie wytwarzania energii 0-6500s (10s)
• Opóźnienie uruchomienia agregatu prądotwórczego 0-6500 s (1 s)
• Opóźnienie wyłączenia agregatu prądotwórczego 0-6500 s (5 s)
• Szerokość impulsu zamykania i otwierania 1,0-10,0s (10,0s)
• Opóźnienie interwału konwersji 0-3600,0s (1.Os)
• Opóźnienie konwersji 0-20 s (20 s)
• Wartość wyzwalania przy niskim napięciu sieciowym 55-330 V (184 V)
• Wartość zwrotna niskiego napięcia sieciowego 55-330 V (207 V)
• Wartość wyzwalania wysokiego napięcia sieciowego 55-330 V (276 V)
• Wartość zwrotna wysokiego napięcia sieciowego 55-330 V (253 V)
• Wartość alarmu przekroczenia częstotliwości generatora 40-80,0 Hz (57,0 Hz)
• Generator poniżej wartości alarmu częstotliwości 0-70.0Hz (40.0Hz)
• Wartość alarmu przepięcia generatora 0-360 V (264 V)
• Wartość alarmu niskiego napięcia generatora 0-360 V (192 V)
• Wejście stanu zamkniętego włączone 0-wyłączone
• Wskazanie nazwy Główna funkcja
• Wskazanie napięcia sieci Wskazuje, że aktualny wyświetlacz to napięcie sieci E, po przełączeniu obciążenia na sieć automatycznie wyświetli napięcie sieci
• Wskaźnik częstotliwości sieci Wskazuje, że aktualnie wyświetlana wartość parametru jest częstotliwością sieci
• Wskazanie napięcia wytwarzania energii Wskazuje, że bieżący wyświetlacz generuje napięcie, gdy linia ujemna jest przełączana na generowanie, automatycznie wyświetli napięcie generowania
• Wskazanie częstotliwości generowania Wskazuje, że aktualnie wyświetlana wartość parametru jest częstotliwością generowania energii
• Wskaźnik stanu sieci Zawsze włączony, gdy zasilanie sieciowe jest normalne, migający w przypadku alarmu niskiego i wysokiego napięcia oraz wyłączony, gdy nie ma zasilania sieciowego
• Instrukcja zamykania sieci Świeci się, gdy zamykanie sieci jest skuteczne
• Wskaźnik stanu wytwarzania energii Zawsze włączony, gdy wytwarzanie energii jest normalne, miga w przypadku alarmu niskiego i wysokiego napięcia i gaśnie, gdy nie ma zasilania sieciowego
• Instrukcja zamykania generatora mocy Świeci się, gdy skuteczne jest zamykanie generatora mocy.
• Wskaźnik trybu automatycznego Świeci się podczas pracy w trybie automatycznym i gaśnie podczas pracy w trybie ręcznym

Jak używać:

• ZAMKNIJ: przycisk zamykania zasilania sieciowego/redukcja parametru
• AUTO: Automatyczne/ręczne przełączanie/dodawanie parametrów
• ZAMKNIJ: przycisk zamykania/powrotu wytwarzania energii
• ▶: Zmień przycisk ekranowy/przycisk OK

Lista pakietów:

• 1 x kontroler
• 2 x Terminal
• 2 x utrwalacz
• 1 x linia połączeniowa
• 1 x Instrukcja

Notatka:

• Przechowywać z dala od otwartego ognia.
