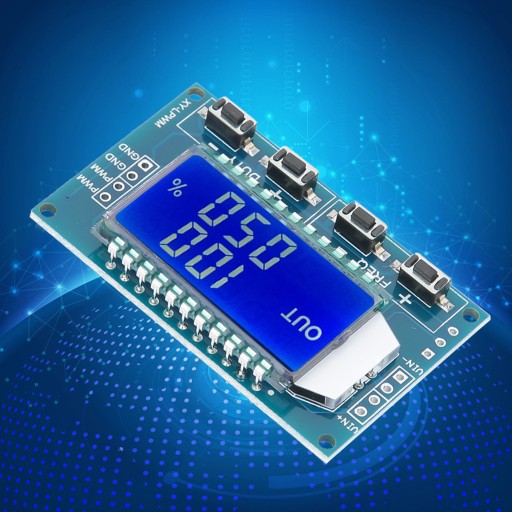

Генератор прямоугольных импульсов. Модуль рабочего цикла с регулированием 1В.

Funkcja:

1. Częstotliwość i cykl pracy wyświetlacza LCD, bardzo wyraźne, wyjście PWM można ustawić oddzielnie częstotliwość i cykl pracy.

2. Szeroki zakres częstotliwości i wysoka dokładność.

3. Dostępna jest komunikacja szeregowa, wygodniejsza w użyciu.

4. Moduł posiada 4 niezależne przyciski do ustawiania częstotliwości i współczynnika wypełnienia. Obsługuje krótkie naciśnięcie (zwiększenie lub zmniejszenie o jedną jednostkę) i długie naciśnięcie (szybkie zwiększenie lub zmniejszenie). To bardzo proste. Parametry są automatycznie zapisywane po ustawieniu bez utraty.

5. Szeroki zakres zastosowań, np. generator sygnału prostokątnego, generujący sygnał prostokątny sterujący sterownikiem silnika, generujący regulowany impuls i odpowiedni obwód sterujący.

Specyfikacja:

• Typ artykułu:Generator sygnału
• Napięcie robocze: 3,3 ~ 30 V
• Pasmo częstotliwości: 1 Hz ~ 150 kHz
• Dokładność częstotliwości: 2% w każdym zakresie
• Pojemność ładowania sygnału: 5 ~ 30mA
• Amplituda wyjściowa: Amplituda PWM jest równa napięciu zasilania
• Temperatura otoczenia: -20 ~ 70 ℃
• Waga: 14 g / 0,49 uncji (w przybliżeniu)

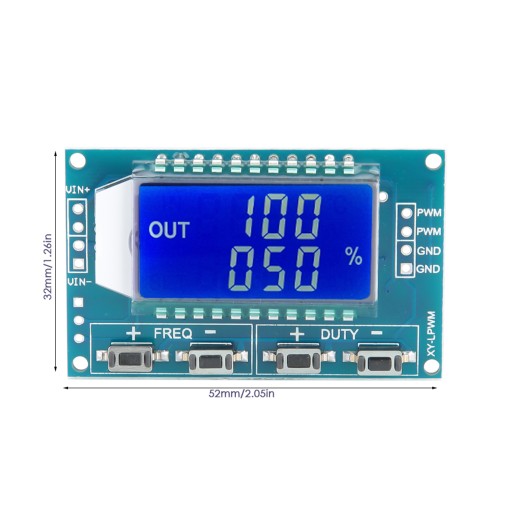

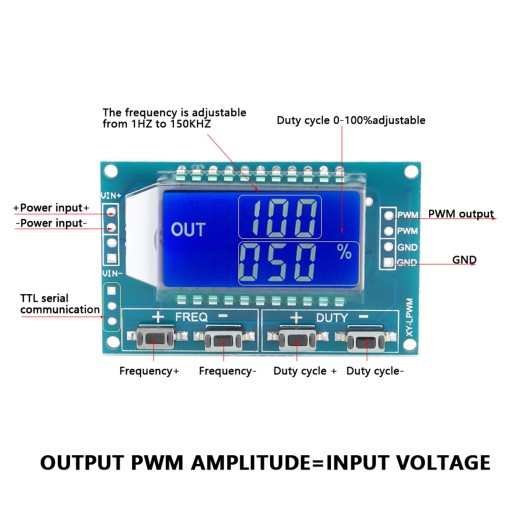

• Opis modułu

1. XXX (bez kropki dziesiętnej): minimalna jednostka to 1 Hz, a wartość mieści się w zakresie od 1 Hz do 999 Hz.

2. Minimalna jednostka X.XX (przecinek dziesiętny mieści się w stu cyfrach) to 0,01 kHz, a zakres wartości to 1,00 kHz ~ 9,99 kHz;

3. XX.X (miejsce dziesiętne to dziesięć): minimalna jednostka to 0,1 kHz; zakres wartości wynosi 10,0 kHz ~ 99,9 kHz

4. X.X.X (przecinek dziesiętny w dziesięciu setnych): minimalna jednostka to 1 kHz; zakres wartości wynosi 1 kHz ~ 150 kHz

• Wyświetlanie częstotliwości: 100 oznacza impuls wyjściowy PWM 100 Hz;
• 1,01 oznacza, że ​​PWM generuje impuls o wartości 1,01 K;
• 54.1 wskazuje, że PWM generuje impuls o częstotliwości 54,1 kHz;
• 1.2.4 wskazuje, że wyjście PWM jest impulsem o częstotliwości 124 kHz;
• Współczynnik obciążenia mieści się w zakresie od 0 do 100%.
• Wszystkie parametry ustawień są zapisywane po wyłączeniu zasilania.
• Szereg zastosowań:

1. Używany jako generator sygnału prostokątnego do generowania sygnału fali prostokątnej do celów eksperymentalnych;

2. Służy do generowania sygnału prostokątnego sterującego sterownikiem silnika;

3. Generuj regulowane impulsy do wykorzystania przez MCU;

4. Generuj regulowane impulsy i steruj obwodami powiązanymi (aplikacje takie jak regulacja prędkości ściemniania PWM).

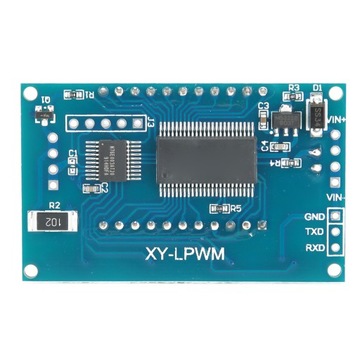

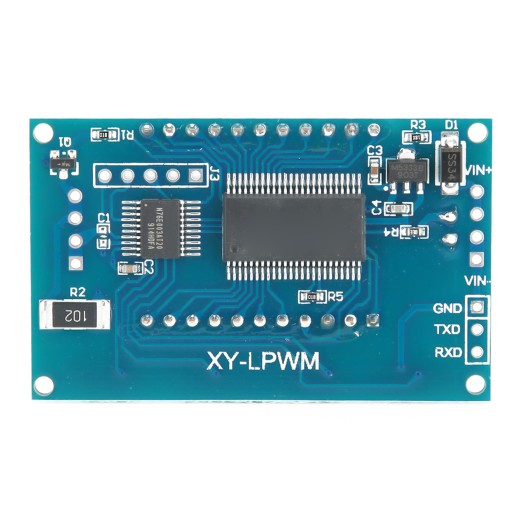

• Sterowanie portem szeregowym (komunikacja na poziomie TTL mikrokontrolera)
• Standard komunikacji: 9600 bps
• Bit danych: 8
• Bit stopu: 1
• Cyfra kontrolna: brak
• Kontrola przepływu: brak
• 1, ustaw częstotliwość PWM
• „F101”: Ustaw częstotliwość na 101 Hz (001~999)
• „F1.05”: Ustaw częstotliwość na 1,05 KHZ (1,00~9,99)
• „F10.5”: Ustaw częstotliwość na 10,5 KHZ (10,0 ~ 99,9)
• „F1.0.5”: Ustaw częstotliwość na 105 KHZ (1.0.0~1.5.0)
• 2, ustaw cykl pracy PWM
• „DXXX”: Ustaw cykl pracy PWM na XXX; (001~100)
• Na przykład D050 ustaw cykl pracy PWM na 50%.
• 3, przeczytaj parametry ustawień
• Wyślij ciąg „read” i odczytaj ustawione parametry.
• Ustaw sukces na powrót: W DÓŁ;
• Ustawienie nie zostało przywrócone: FALL.

Lista pakietów:

• 1 x generator sygnału
