DIY Ian Canada Transporpi MKII Audio Transport I2S Plate для Raspberr Pi

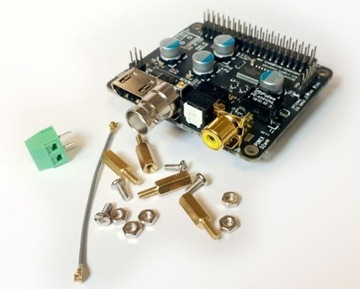

Produkt DIY - IAN CANADA TransportPi MKII – płytka transportu audio I2S dla Raspberry Pi

• Cyfrowy interfejs audio o niskim jitterze, kompatybilny z Raspberry Pi.
• Został specjalnie zaprojektowany do pracy w trybie czysto synchronicznym, aby osiągnąć najlepszą wydajność i przy minimalnym jitterze.
• W połączeniu z Raspberry Pi i FifoPi (sprzedawane oddzielnie) tworzy audiofilski interfejs cyfrowy dla Roon lub innego oprogramowania do odtwarzania audio.

Uwaga! Ten produkt nie jest „samodzielny”. Aby produkt działał, musi być podłączony do co najmniej jednego FifoPI i Raspberry Pi, które należy dokupić oddzielnie. To jest urządzenie do zestawu DIY (zrób to sam) i nie podlega konsumenckiemu prawu zwrotu. Kupujący odpowiada za poprawne zaimplementowanie płytki PCB w swoim zestawie z RPi.

Kluczowe funkcjonalności:

• Czysta architektura zegara synchronicznego zapewniająca najlepszą możliwą wydajność przy niskim poziomie jittera.
• Wbudowany wielostopniowy reclocker S/PDIF.
• Ulepszona sieć dopasowania impedancji zapewniająca najlepszą możliwą jakość sygnału S/PDIF.
• Wysokiej jakości izolowane wyjście koaksjalne S/PDIF na złączu RCA.
• Wysokiej jakości, nieizolowane, napędzane bezpośrednio wyjście S/PDIF na złączu BNC.
• Optyczne wyjście S/PDIF na złączu Toslink.
• Cyfrowe wyjście audio LVDC I2S / DSD / DoP na złączu HDMI (tryb B).
• Wejście 3,3VDC umożliwia zastosowanie wysokiej jakości zasilacza ultrakondensatorowego lub akumulatora LifePO4.
• Wyjście S/PDIF do 192 kHz i wyjście HDMI 768 kHz.
• Może pracować niezależnie z innymi cyfrowymi interfejsami audio z wejściem MCLK (bez RPI).
• Możliwość posiadania niezależnego wejścia zasilania DC.

Karta transportu wymaga dodatkowego modułu zegarowego np. FIFOPIMA V 1.5

Dane techniczne

Typ: Karta transportu cyfrowego dla Raspberry Pi

Wejście: 1x GPIO

Wyjścia:

• 1x GPIO
• 1x I2S LVDS (HDMI)
• 1x BNC
• 1x Optyczne Toslink
• 1x Koaksjalne

Nadajnik/odbiornik SPDIF: WM8805

Układ LVDC CMOS: TI DS90LV047A

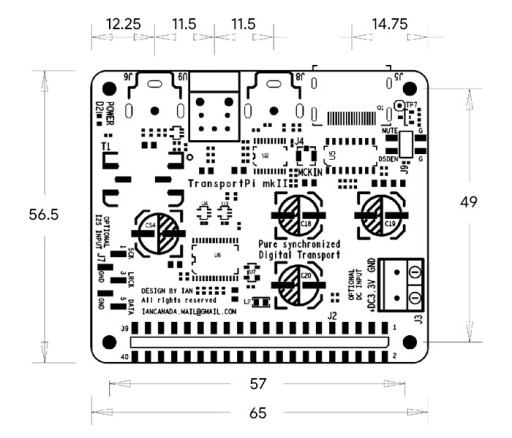

Wymiary: 65 x 56,5 mm

Rozstaw otworów montażowych: 57 x 49 mm
