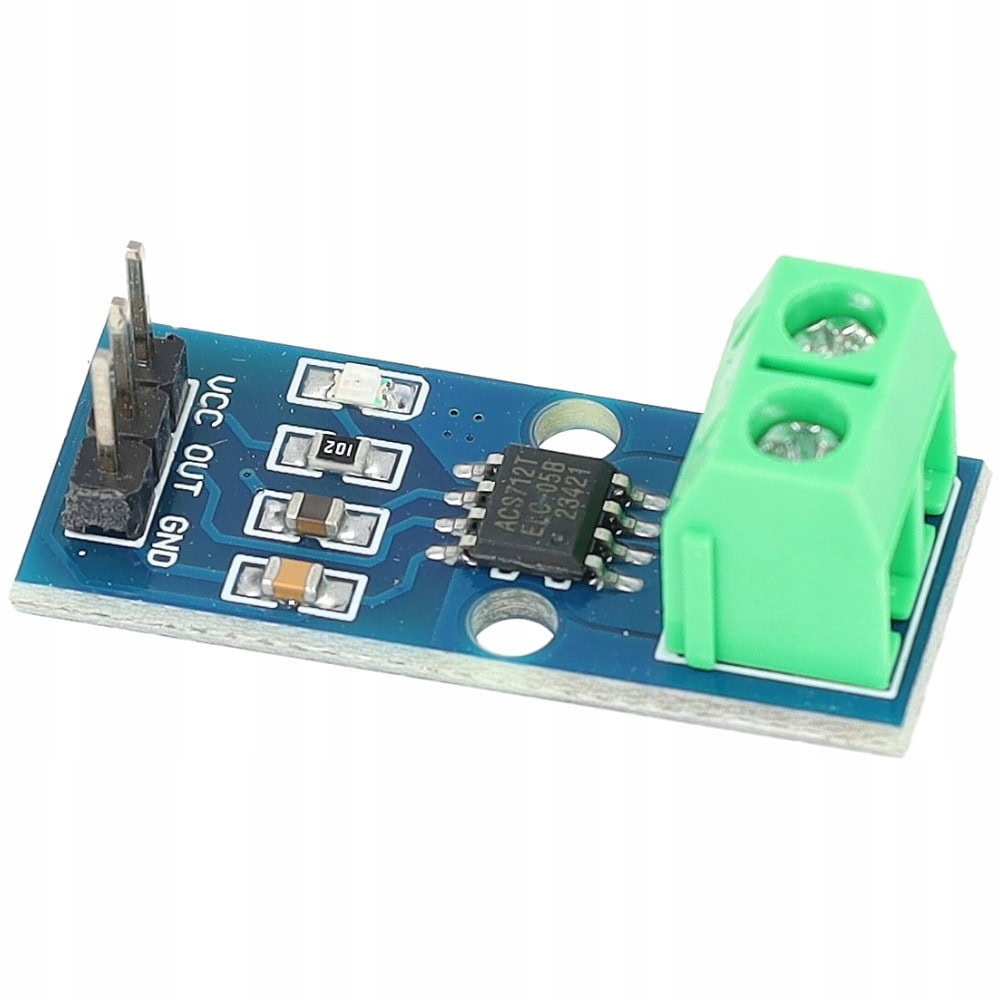

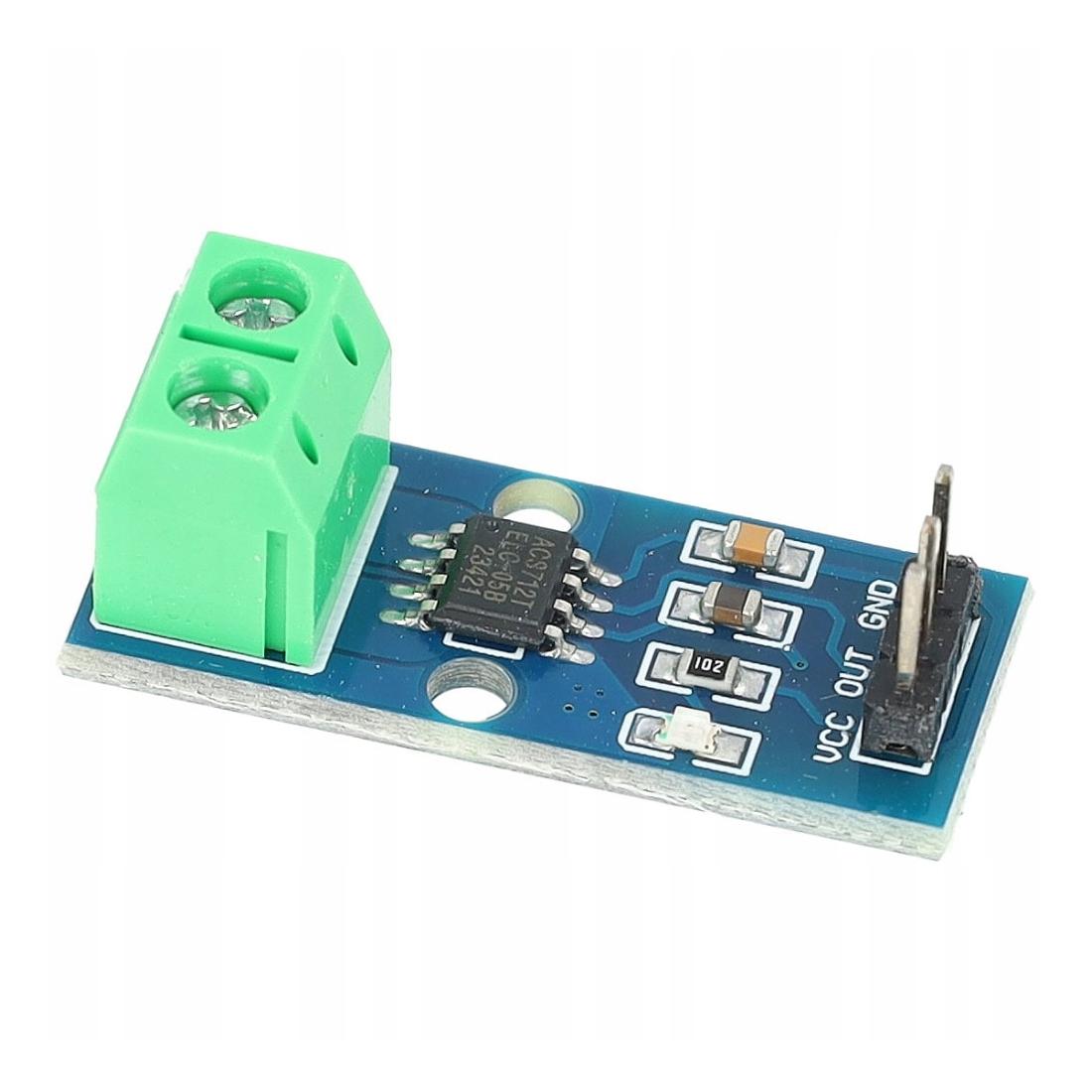

Moduł pomiaru prądu do 5A ACS712

Moduł do pomiaru prądu o wartości do 5 A, bazujący na układzie ACS712, umożliwia precyzyjne monitorowanie zarówno prądu stałego (DC), jak i zmiennego (AC). Dzięki wykorzystaniu efektu Halla, pomiar odbywa się bezstykowo, co minimalizuje straty energetyczne i zapewnia wysoką dokładność. Moduł generuje analogowy sygnał proporcjonalny do mierzonego prądu, co sprawia, że idealnie nadaje się do projektów z Arduino, STM oraz AVR.

Główne cechy produktu:

• Pomiar prądu AC i DC – Obsługuje prądy stałe i zmienne, rozszerzając możliwości zastosowania w różnych projektach.
• Wysoka czułość – Analogowe wyjście o czułości 185 mV/A zapewnia precyzyjne monitorowanie zmian prądu.
• Efekt Halla – Niska rezystancja wewnętrzna (1,2 mΩ) minimalizuje spadki napięcia i zapobiega przegrzewaniu się modułu.
• Kompatybilność z Arduino – Łatwa integracja z platformami, takimi jak Arduino, STM czy AVR, co ułatwia wykorzystanie modułu w różnorodnych projektach.
• Dwukierunkowy pomiar – Umożliwia monitorowanie prądów w obu kierunkach, co jest przydatne np. przy pomiarze prądów przemiennych czy prądów silników.

Specyfikacja techniczna:

• Typ: Moduł pomiaru prądu
• Napięcie zasilania: 5 V
• Maksymalny prąd pomiarowy: 5 A
• Czułość pomiarowa: 185 mV/A
• Rodzaje prądów: DC oraz AC
• Dokładność: ±1,5%
• Rezystancja wewnętrzna: 1,2 mΩ
• Układ pomiarowy: ACS712T
• Wyjście: Analogowe
• Wymiary: 32 x 13 mm
• Waga: 3 g
