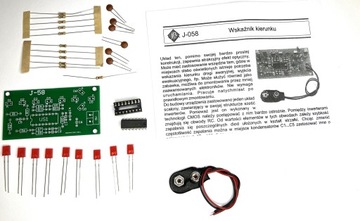

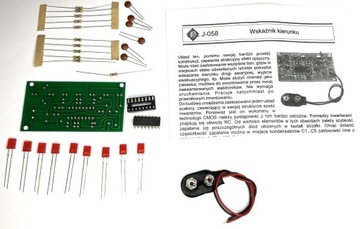

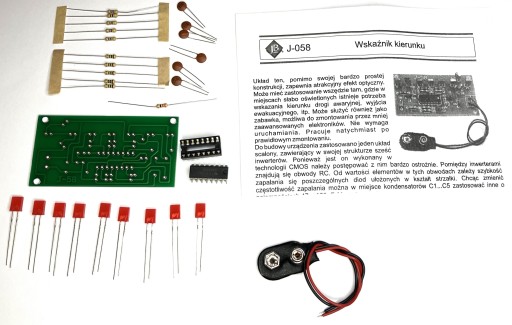

DIY Индикатор светодиодный комплект DIY Jabel

Wskaźnik kierunku

Efekt LED

do własnoręcznego montażu, lutowania.

Układ  łatwy  w montażu .

Czas montażu 90 minut.

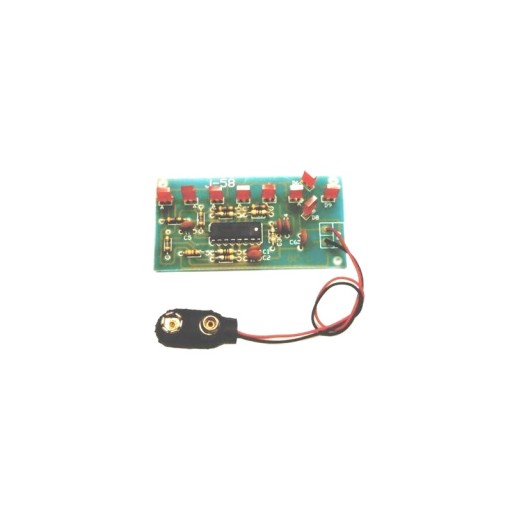

Układ ten, pomimo bardzo prostej konstrukcji, zapewnia atrakcyjny efekt optyczny.

Przy pomocy 9 diod LED ułożonych w kształt strzałki wskazuje np. miejsca wyjść awaryjnych, drogę ewakuacyjną w miejscach słabo oświetlonych.

Diody zapalają się kolejno dając ciekawy efekt optyczny.

Wymiary PCB: 70 x 40mm.

Napięcie zasilania: 6 - 12V.

.

Baterie do zakupienia na moich aukcjach.

Układ pracuje natychmiast po prawidłowym zmontowaniu.

Do budowy urządzenia zastosowano jeden układ

scalony, zawierający w swojej strukturze sześć inwerterów.

Ponieważ jest on wykonany w technologii CMOS należy

postępować z nim bardzo ostrożnie. Pomiędzy inwerterami

znajdują się obwody RC. Od wartości elementów w tych

obwodach zależy szybkość zapalania się poszczególnych diod ułożonych w kształt strzałki.

Chcąc zmienić częstotliwość zapalania można w miejsce kondensatorów C1...C5 zastosować inne o pojemnościach 47....120nF. Montując płytkę należy zwrócić uwagę na prawidłowy montaż

diod LED. Ich anody oznaczone są na nadruku elementów literką A.

Przy zasilaniu z baterii 9V pobór prądu nie przekracza 50mA.

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
