AR135 Generator funkcyjny z ICL8038
zestaw do samodzielnego montażu (wymaga lutowania)
wyprodukowane w POLSCE

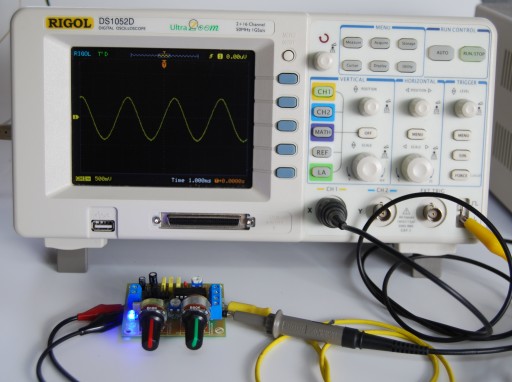

Generator funkcyjny to bardzo przydatny przyrząd w warsztacie każdego elektronika. Moduł bazuje na układzie ICL8038 i umożliwia generowanie fal: sinusoidalnej, trójkątnej i prostokątnej.
Możliwa jest skokowa i dokładna regulacja częstotliwości, a także precyzyjna regulacja poziomu sygnału wyjściowego. Można formować kształt fali za pomocą dodatkowych potencjometrów, a także regulować współczynnik wypełnienia dla fali prostokątnej. Układ sprawdzi się do testowania układów audio, a także do uruchamiania układów cyfrowych.
Parametry techniczne

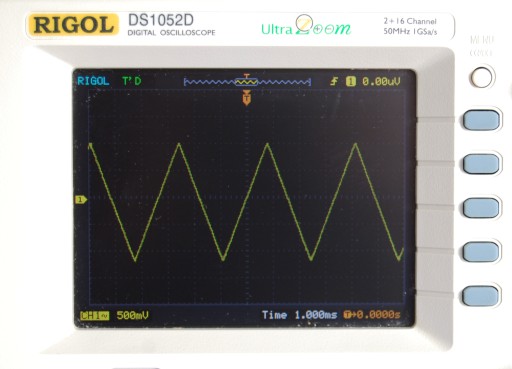

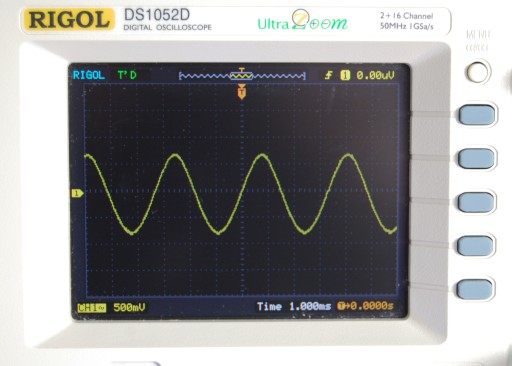

- generator funkcyjny fali: sinusoidalnej, trójkątnej i prostokątnej
- układ ICL8038
- 6 podzakresów częstotliwości: 10Hz, 100Hz, 1kHz, 10kHz, 100kHz, 1MHz
- regulacja poziomu wyjściowego (dla przebiegu sinusoidalnego
- i trójkątnego)
- regulacja częstotliwości
- regulacja kształtu fali (2 potencjometry)
- regulacja współczynnika wypełnienia dla fali prostokątnej
- na wyjściu dostępne naraz 3 rodzaje fal o różnym przebiegu
- częstotliwość maksymalna 400kHz
- zasilanie 12V DC
- wymiary płytki: 60x48mm
- w zestawie: płytka PCB, POLSKA dokumentacja, komplet elementów
Dokumentacja w PDF do pobrania i film video pod adresem (skopiuj link do okna przeglądarki):
⬇️ https://arlistudio.pl/files/pl/AR135.pdf
▶️ https://www.youtube.com/watch?v=lckbPsf4xyw
