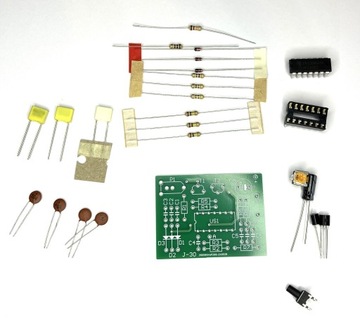

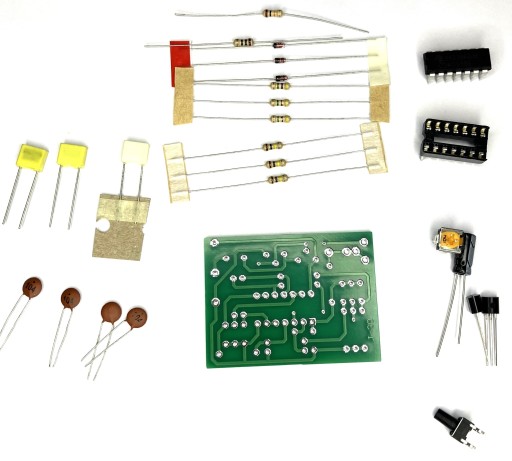

Melodyjny dzwonek Efekt dźwiękowy Diy Kit JABel

Melodyjny dzwonek

Efekt dźwiękowy

do własnoręcznego montażu, lutowania.

Układ  łatwy  w montażu .

Czas montażu 90 minut.

Jest to układ generujący czterodźwiękową melodyjkę o przyjemnym brzmieniu, mogącym zastąpić dzwonek do drzwi, budzik, sygnalizator akustyczny.

Zasilanie: 3V.

Wymiary PCB: 50 x 35mm.

Całe "urządzenie"zbudowane jest przy użyciu

jednego układu scalonego. Bramka A układu

4093,wraz z elementami R1,P1,C4 tworzy

generator częstotliwości akustycznej,którego

częstotliwość można zmieniać w szerokim

zakresie potencjometrem montażowym P1.

Połączone ze sobą bramki B,C,D tworzą

"generator" impulsów o czasie trwania zależnym

od wartości rezystorów R6,R7,R8 i

kondensatorów C5,C6,C7.

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
