Гравитация: Arduino Shield - накладка Arduino для Raspberry Pi B+/2B/3B/3B+

Gravity: Arduino Shield - nakładka Arduino dla Raspberry Pi B+/2B/3B/3B+

Opis

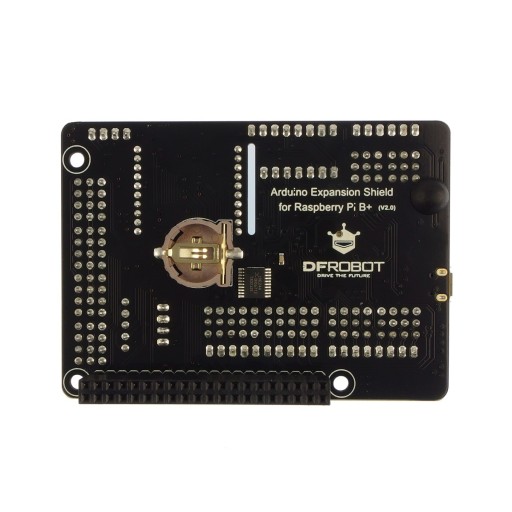

Nakładka Arduino przeznaczona do współpracy z minikomputerem Raspberry Pi. Umożliwia połączenie możliwości minikomputera oraz płytki Arduino w jednym urzadzeniu. Na płytce znajduje się mikrokontroler ATmega32u4 programowany z poziomu Raspberry Pi w środowisku Arduino IDE. Nakładka ma wyprowadzone piny Arduino Leonardo oraz piny Raspberry Pi (zgodnie ze standardem Gravity), a do minikomputera wpinana jest przez złącze 40-pinowe. Mikrokontroler ATmega32u4 komunikuje się z Raspberry Pi przez interfejs UART i jest widoczna w systemie jako port szeregowy. Dodatkowo na płytce umieszczono zegar RTC oraz złącze kompatybilne z Xbee, dzięki czemu zestaw uzyskuje możliwość komunikacji bezprzewodowej. Nakładka sprawia, że Raspberry Pi staje się kompatybilne ze wszystkimi czujnikami zaprojektowanymi dla Arduino i znacznie rozszerza możliwości minikomputera. Na stronie Wiki produktu dostępna jest instrukcja instalacji i obsługi nakładki.

Właściwości

• Wbudowany mikrokontroler: ATmega32u4
• Mapowanie pinów zgodne z Arduino
• Kompatybilny ze wszystkimi standardowymi nakładkami i czujnikami Arduino
• Cyfrowe IO Arduino: 20
• Analogowe IO Arduino: 6
• GPIO Raspberry Pi B: 16
• Raspberry Pi B I2C: 1
• Raspberry Pi B ID_I2C: 1
• Raspberry Pi B SPI: 1
• Raspberry Pi B TTL UART: 1
• Złącze kompatybilne z Xbee
• Wbudowany moduł RTC DS1307
• Dwukierunkowy konwerter poziomów logicznych 3,3 V - 5 V
• Napięcie: 5 V (zasilanie prez microUSB)
• Wymiar: 88 x 56 x 26 mm

W zestawie

• Nakładka Arduino dla Raspberry Pi
• Przewód microUSB 20 cm
• Bateria CR1220
