AVTEDU620 Bijące serce LED - zestaw DIY do nauki lutowania

AVTEDU620 Bijące serce LED

Kompletny zestaw do samodzielnego montażu do nauki lutowania (wymaga lutowania)

Bijące serce LED to prezent idealny na walentynki, urodziny, imieniny, Dzień Kobiet itp. Można je również podarować bez specjalnej okazji. Efekt zbudowany jest w oparciu o 12 diod LED w kolorze czerwonym, które ułożone w kształt serca symbolizują bijące serce. Dzięki zastosowaniu mikrokontrolera, przy niezbędnej ilości elementów zestaw posiada 3 efekty świetlne, których tempo pracy można zwiększyć poprzez przytrzymanie czujnika temperatury jakim jest termistor. Aby ograniczyć zużycie energii zestaw posiada lutowany w płytkę wyłącznik zasilania.

• 12 czerwonych diod LED tworzący zarys serca
• czujnik temperatury jako "przyspieszacz" bicia serca
• 3 efekty bicia serca wybierane przyciskiem
• wyłącznik zasilania
• napięcie zasilania: 4,5VDC [3×AA] - zestaw nie zawiera baterii
• wymiary płytki: 74×67mm

W zestawie płytka drukowana, komplet elementów oraz dokumentacja (wymaga lutowania).

• Półprzewodniki: 1N4007, 2N7000, LED3R, ATtiny13 4,5VDC [3×AA] - zestaw nie zawiera baterii
• Zasilanie:
• Wymiary płytki: 67 x 74 mm

Kod produktu: VAVTEDU620

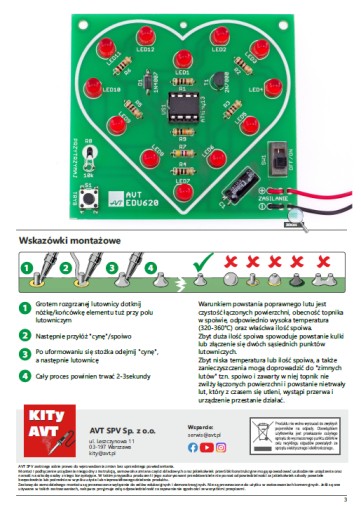

Poniżej zdjęcia poglądowe - przedstawiają wersję zmontowaną.

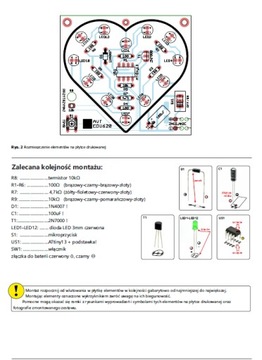

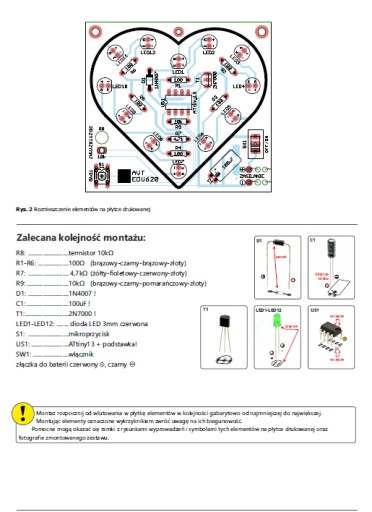

Poniżej dokładna instrukcja montażu zestawu AVTEDU620, która jest zawarta w zestawie.
