КОНТРОЛЛЕР РАЗДВИЖНЫХ ВОРОТ, 230 В AC

Sterownik bramy przesuwnej 230VAC.

Centrala bardzo prosta w uruchomieniu, nie wymaga programowania, wystarczy ustawić odpowiednie wartości  :

• Prąd  silnika
• Czas softstartu
• Czas otwierania/zamykania

Służy ona do sterowania napędami, w których zastosowano jednofazowy silnik indukcyjny prądu zmiennego 230V umożliwiający pracę w dwóch kierunkach.

Płyta obsługuje 2 krańcówki (NO) normalnie otwarte dla wykrywania pozycji końcowej otwierania oraz zamykania.

Opcja autozamykania (wymaga montażu fotokomórki), podczas otwierania lub tuż po nim pojawienie się sygnału z fotokomórki powoduje pełne otwarcie bramy oraz automatyczne zamknięcie po upływie czasu opóźnienia autozamykania.

Zabezpieczenie przed przytrzaśnięciem (wymaga montażu fotokomórki) podczas zamykania pojawienie się sygnału z fotokomórki powoduje automatyczne przejście do otwierania. Po odliczeniu czasu opóźnienia autozamykania następuje ponowne zamknięcie bramy.

Drugim zabezpieczeniem jest wykrycie przekroczenia prądu (ustawione za pomocą potencjometru ustawiamy prąd dla zamykania) w tym przypadku po ok 1 s. następuje wyłączenie silnika.

Możliwość zaprogramowania do 15 pilotów.

Możliwość podpięcia zewnętrznego przycisku chwilowego do sterowania cyklem (otwieranie-stop-zamykanie).

Pilot posiada przyciski pełniące następujące funkcje :

• Otwieranie/zamykanie
• Stop

W zestawie :

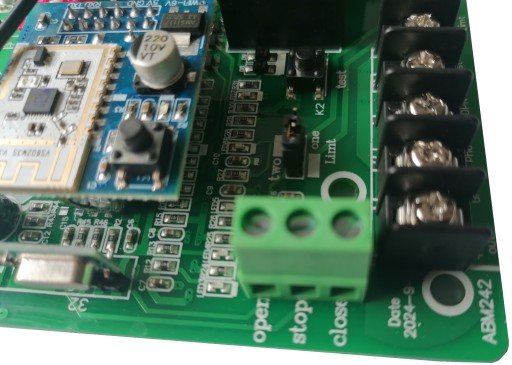

• Płytka sterująca
• Pilot zdalnego sterownia 2 szt
• Instrukcja obsługi (w formie elektronicznej)

Funkcjonalność:

• Obsługa urządzenia sygnalizującego (np. lampy)
• Sterowanie ręczne przy pomocy przycisku zwiernego (chwilowego)
• W razie potrzeby centrala może być rozbudowana o kolejne piloty
• Łatwe programowanie dodatkowych pilotów radiowych
• Obsługa bariery podczerwieni
• Obsługa wyłączników krańcowych NO (normalnie otwartych)
• Współpraca z silnikiem 230VAC (dwukierunkowym)
• Aktywny układ pomiaru prądu oddzielny dla otwierania/zamykania
• Zintegrowany tor radiowy do 15 pilotów
• Funkcja autozamykania

Instrukcja do pobrania w zakładce dodatkowe informacje.

Parametry techniczne

• Napięcie zasilania 230VAC
• Pobór prądu w stanie pracy 50mA
• Pobór prądu w stanie czuwania 10mA
• Maksymalny prąd silnika 4,5A (regulowany 0,5-4,5A)
• Regulacja czasu autozamykania 0-15s (0-wyłączone)
• Parametry ustawiane za pomocą 4 potencjometrów
• Częstotliwość radiowa 433MHz
• Wymiar płytki 130x105 mm
