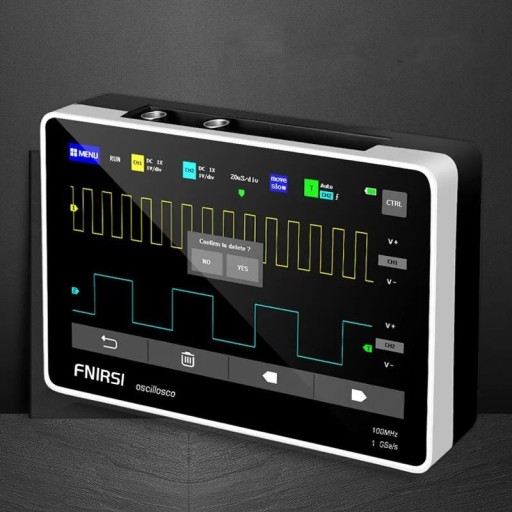

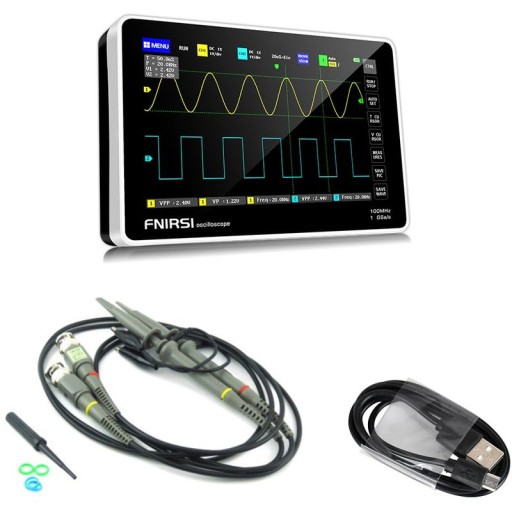

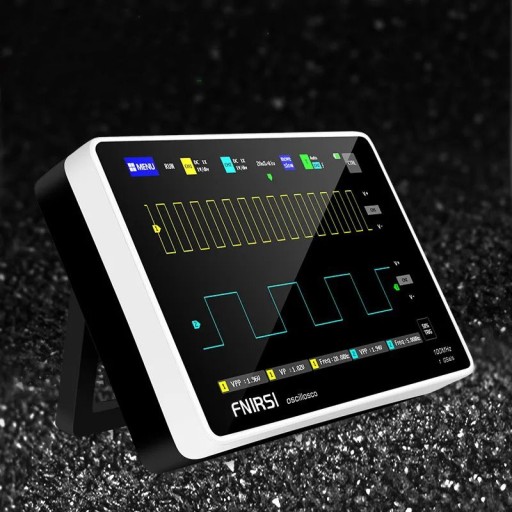

Oscyloskop cyfrowy FNIRSI 1013D z 7-calowym ekranem dotykowym TFT LCD

Oscyloskop cyfrowy FNIRSI 1013D z 7-calowym ekranem dotykowym TFT LCD

FNIRSI

Dwukanałowy oscyloskop cyfrowy FNIRSI 1013D to zaawansowane urządzenie zaprojektowane specjalnie dla inżynierów, elektrotechników i badaczy elektroniki. Ten oscyloskop jest idealnym narzędziem do diagnostyki, projektowania i naprawy obwodów i systemów elektronicznych, dzięki czemu jest odpowiedni zarówno dla laboratoriów, inżynierów elektryków, jak i amatorów.

Jedną z jego głównych cech jest nowoczesny interaktywny 7-calowy ekran dotykowy TFT o rozdzielczości 800×480, jasnych kolorach i wysokim kontraście. Konstrukcja w kształcie tabletu i wbudowana bateria 6000 mAho żywot­ności do 4 godzin sprawiają, że oscyloskop nadaje się nie tylko do pracy w pomieszczeniach, ale także dlapracowników terenowych. Interfejs użytkownika jest intuicyjny i umożliwia łatwe sterowanie wszystkimi funkcjami oscyloskopu.

FNIRSI 1013D oferuje szeroki zakres pomiarowy z wysoką dokładnością i czułością, umożliwiając szczegółową analizę sygnału w szerokim zakresie zastosowań. Urządzenie może mierzyć do 12 parametrów. Pomiar obejmuje funkcje takie jak częstotliwość, amplituda, interwały czasowe i wiele innych, co czyni go wszechstronnym narzędziem do różnych rodzajów pomiarów.

Ponadto oscyloskop jest wyposażony w automatyzację jednym przyciskiemdla łatwiejszej obsługi. Pro Przechowywanie przebiegów i przechwytywanie ekranu odbywa się w oscyloskopie pamięć wewnętrzna 1GB. W pamięci tej można zapisać do 1000 zrzutów ekranu + 1000 zestawów danych przebiegu. Menedżer obrazów obsługuje przeglądanie miniatur i szczegółów, obracanie stron, usuwanie i powiększanie, zmniejszanie, przewijanie przebiegów itp. Oscyloskop posiada również port USB do podłączania komputerów i innych urządzeń. Połączenie to można wykorzystać do łatwego eksportowania zapisanych danych.

Ogólnie rzecz biorąc, oscyloskop cyfrowy FNIRSI 1013D to doskonały wybór dla każdego, kto potrzebuje niezawodnego, dokładnego i łatwego w użyciu narzędzia do pracy z elektroniką.

Cechy:

• Pasmo analogowe 100MHz przy częstotliwości próbkowania 1GSa/s (1X = 5MHz, 10X = 100MHz).
• W pełni dostosowany 7-calowy kolorowy wyświetlacz TFT LCD o rozdzielczości 800*480, jasnych kolorach i wysokim kontraście.
• Wysoki zakres napięcia pomiarowego, 1X może mierzyć 0~40V, 10X może mierzyć 0~400V, 100X może mierzyć 0~4000V.
• Pomiar do 12 parametrów VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period.
• Kompletne funkcje uruchamiania (proste, normalne, automatyczne).
• Zapis krzywej i zrzut ekranu jednym przyciskiem.
• Wbudowana pamięć o pojemności 1 GB umożliwia przechowywanie do 1000 zrzutów ekranu + 1000 zestawów danych przebiegu.
• USB, który można podłączyć do komputera i udostępniać zrzuty ekranu komputerowi, co jest przydatne do wtórnej analizy.
• Figury Lissajous można wykorzystać do określenia amplitudy, częstotliwości i kontrastu fazowego dwóch grup sygnałów.
• Wbudowany akumulator litowy o pojemności 6000 mAh, w pełni naładowany zapewnia 4 godziny ciągłej pracy przy najwyższej jasności ekranu.

Specyfikacja techniczna:.

• Analogowa szerokość pasma: 100 MHz * 2
• Liczba kanałów: 2 kanały
• Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 1GSa/s
• Czułość pionowa: 50 mV/div~500 V/div
• Poziomy zakres podstawy czasu: 50S /div~10nS/div
• Maksymalne napięcie testowe: 40 V (sonda 1X), 400 V (sonda 10X)
• Głębokość zapisu: 240Kbit
• Rezystancja wejściowa: 1M
• Dokładność ADC: 8 bitów
• Tryb połączenia: Tryb rozruchu AC/DC, Pojedynczy, Normalny,
• Krawędź automatycznego wyzwalania: krawędź wiodąca/ krawędź spływu
• Zewnętrzne napięcie wyzwalające: 0~40 V
• Wyświetlacz: 7 cali – 800*480, pojemnościowy dotykowy + gesty
• Porty rozszerzeń: USB do eksportu obrazów
• Zasilanie: 1 x bateria litowa, 6000 mAh (w zestawie)
• Żywotność baterii: 4 godziny
• Czas ładowania: 5 godzin
• Materiał: ABS
• Kolor: czarny/biały
• Wymiary urządzenia: 184×124×50 mm
• Rozmiar opakowania: 230×150×60 mm
• Waga opakowania: 1000 g

Przenośny dwukanałowy oscyloskop, 7-calowy ekran dotykowy TFT, 4 godziny pracy na baterii, pomiar 12 wartości, łączność z PC
