KAmodRPI RTC - модуль прецизионных часов реального времени - RTC

KAmodRPI RTC - Moduł precyzyjnego zegara czasu rzeczywistego – RTC

Opis

Moduł precyzyjnego zegara czasu rzeczywistego – RTC, przeznaczony dla komputerków z serii Raspberry Pi. Bazuje na układzie DS3231, który został połączony z baterią podtrzymującą jego działanie przy zaniku zasilania głównego. Komunikacja z zegarem RTC odbywa się poprzez interfejs I2C.

Układ DS3231 jest kompletnym zegarem RTC, który wyróżnia się wysoką precyzją w odmierzaniu czasu. Doskonałe parametry uzyskano dzięki zintegrowaniu rezonatora kwarcowego w strukturze układu i zastosowaniu kompensacji temperaturowej. Na płytce znajduje się gniazdo na baterię typu CR1220, która umożliwia działanie zegara nawet przy braku zasilania głównego. Wymagane do poprawnego działania napięcie zasilania zawiera się w szerokim przedziale 2,3….5,5 V.

Właściwości

• Bazuje na układzie zegara RTC typu DS3231
• Zegar ze zintegrowanym rezonatorem kwarcowym i kompensacją temperaturową
• Deklarowany przez producenta układu DS3231 błąd odmierzania czasu nie przekracza 2 minut na rok, przy pracy w temperaturze z zakresu -40...+85 ºC
• Oblicza sekundy, minuty, godziny, dni tygodnia, miesiące oraz rok
• Komunikacja poprzez interfejs I2C (400 kHz)
• Zawiera gniazdo na baterię podtrzymującą typu CR1220
• Pobór prądu z baterii podtrzymującej nie przekracza 0,1 uA
• Opcjonalne wyjście przerwania (INT) / sygnału prostokątnego (SQW)
• Opcjonalne wyjście zerujące aktywowane niskim poziomem napięcia zasilania (RST)
• Wymaga zasilania o napięciu z zakresu 2,3….5,5 V
• Wymiary płytki 21x20 mm, wysokość ok. 8 mm (bez gniazda goldpin)

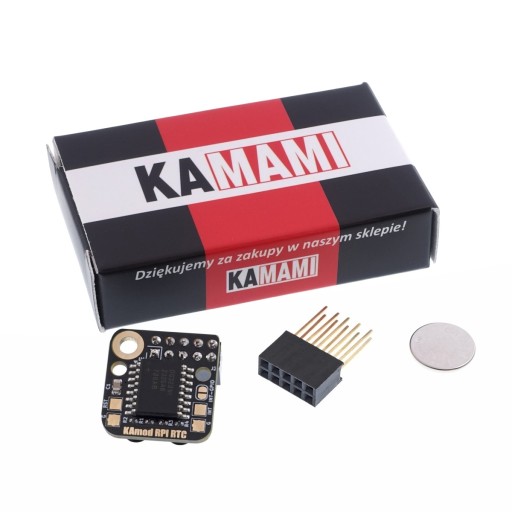

W zestawie

• Zmontowany i uruchomiony moduł
• Bateria typu CR1220
• Dodatkowe złącze żeńsko-męskie umożliwiające dołączenie modułu do komputerka Raspberry Pi wyposażonego w radiator
