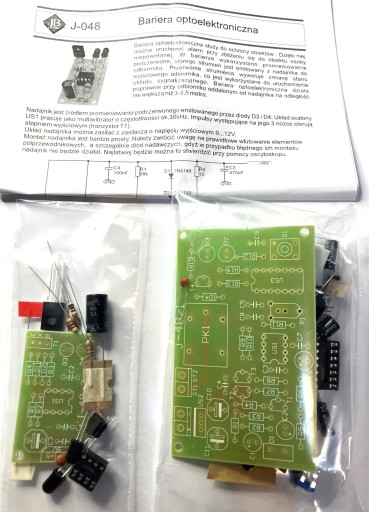

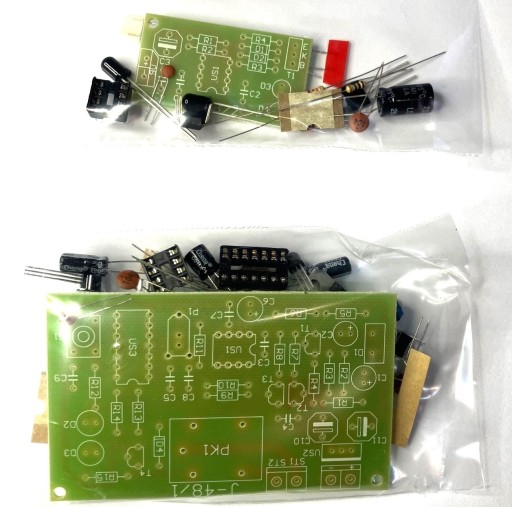

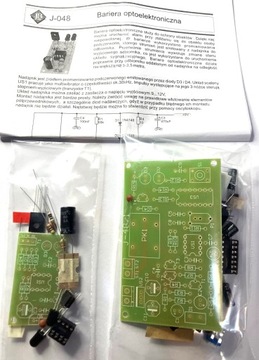

Bariera optoelektroniczna do ochrony obiektów diy kit JABel

Bariera optoelektroniczna

do ochrony obiektów

do własnoręcznego montażu, lutowania.

Układ średnio zaawansowany  w montażu .

Czas montażu 90 minut.

Tor podczerwieni aktywnej doskonałe nadający się do ochrony pomieszczeń i obiektów (zabezpieczenie drzwi i okien).

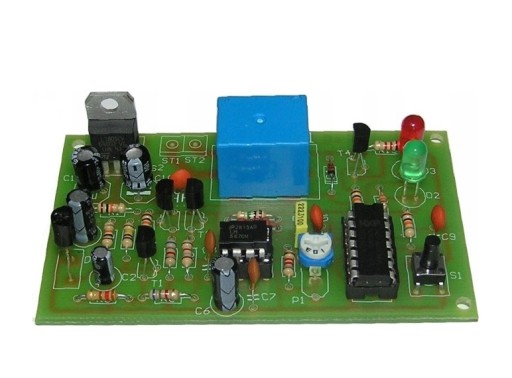

Układ posiada sygnalizację dźwiękową oraz przekaźnik umożliwiający współpracę z dowolną centralką alarmową, załączenie światła lub syreny dużej mocy.

Zasilanie nadajnika 9-12V/100mA, odbiornika 12V/50mA.

Wymiary płytki odbiornika 60×50, nadajnika 35x28mm.

Bariera optoelektroniczna służy do ochrony obiektów . Dzięki niej

można uruchomić alarm przy zbliżeniu się do obiektu osoby

niepowołanej. W barierze wykorzystano promieniowanie

podczerwone, którego strumień jest emitowany z nadajnika do

odbiornika. Przerwanie strumienia wywołuje zmianę stanu

wyjściowego odbiornika, co jest wykorzystane do uruchomienia

układu sygnalizacyjnego. Bariera optoelektroniczna działa

poprawnie przy odbiorniku oddalonym od nadajnika na odległość

nie większą niż 3-3,5 metra.

Nadajnik jest źródłem promieniowania podczerwonego emitowanego przez diody D3 i D4. Układ scalony US1 pracuje jako multiwibrator o częstotliwości ok.30kHz. Impulsy występujące na jego 3 nóżce sterują

stopniem wyjściowym (tranzystor T1).Układ nadajnika można zasilać z zasilacza o napięciu wyjściowym 9...12V.

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
