Skaner Creality CR-Scan Raptor

CR-Scan Raptor integruje innowacyjną kombinację źródeł niebieskiego lasera i światła podczerwonego, obejmującą skanowanie małych, średnich i dużych obiektów, co może zaspokoić potrzeby różnorodnych scenariuszy przemysłowego skanowania 3D.

Właściwości i zalety

• Lekki i kompaktowy
• Dokładność do 0,02 mm
• Łączy niebieskie światło lasera i lampy; NIR
• Prędkość skanowania do 60 fps
• Zaawansowane algorytmy

Dokładność pomiaru dzięki niebieskim liniom laserowym

7 niebieskich równoległych linii laserowych Dokładność na poziomie metrologicznym, dokładność w trybie skanowania laserowego może osiągnąć do 0,02 mm. 7 równoległych niebieskich linii laserowych zapewnia dokładne skanowanie szczegółów, pojedyncza linia laserowa o grubości zaledwie 0,1 mm pozwala uzyskać ostrzejsze i wyraźniejsze krawędzie chmur punktów.

Do niesamowitej dokładności przyczyniają się również inne czynniki:

►Zaawansowany algorytm kompensacji temperatury poprawia stabilność temperatury, a tym samym zapewnia najwyższą dokładność.

► Struktura o wysokiej wydajności umożliwia skanowanie 3D zarówno z bliska, jak i z daleka, a także zapewnia wysoką stabilność w wysokich i niskich temperaturach. Odpowiada za to 20-milimetrowy obiektyw o dużej głębi ostrości, obiektyw o niskim poziomie zniekształceń (z dystorsją < 5‰), szklany obiektyw z 9 soczewkami oraz metalowy tubus obiektywu i mocowanie.

Strukturalne światło podczerwone do skanowania bez markerów lub sprayów skanujących

Raptor CR-Scan wykorzystuje obrazowanie 3D ze Speckle-Matching, co oznacza, że markery nie są wymagane do szybkiego przechwytywania danych, nawet w przypadku szczegółowych części i złożonych przedmiotów obrabianych.

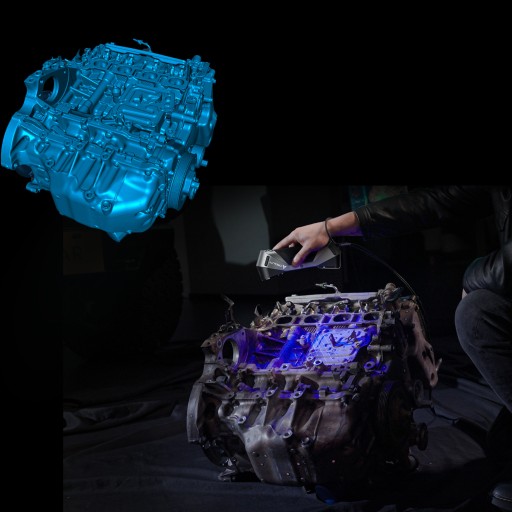

Nawet bez użycia sprayu do skanowania można z łatwością skanować samochody, części samochodowe, opony i inne czarne przedmioty oraz części metalowe.

Połączenie niebieskiego i białego światła

Podczas gdy niebieskie światło zapewnia dodatkowe światło do skanowania linii laserowych, białe światło zwiększa jasność kolorowych tekstur.

Imponująca prędkość

Dzięki imponującej prędkości skanowania do 60 klatek na sekundę z niebieskim światłem lasera i prędkości skanowania NIR do 20 klatek na sekundę, skany o wysokiej rozdzielczości z najdrobniejszymi szczegółami mogą być rejestrowane z prędkością błyskawicy.

Algorytm twarzy i ciała

Tryb twarzy i ciała oferuje unikalny algorytm mapowania twarzy dla lepszego przechwytywania szczegółów. Dzięki CR-Scan Raptor całe ludzkie ciało może zostać zeskanowane w zaledwie 2 minuty.

Dodatkowe funkcje

• 24-bitowe skanowanie w pełnym kolorze z 12 okrągłymi diodami LED zapewniającymi wierne odwzorowanie kolorów,
• intuicyjne przyciski zapewniające prostą obsługę, z pierścieniowym wskaźnikiem, który wyświetla status skanowania w czasie rzeczywistym,
• płynne procesy skanowania dzięki funkcjom zapobiegającym rozmyciu, takim jak technologia One-Shot 3D Imaging (zapewniająca naturalną stabilność) lub duża prędkość śledzenia,
• precyzyjna płytka kalibracyjna wykonana ze szklanego podłoża,
• szeroki zakres zastosowań: testy metrologiczne, inżynieria odwrotna, produkcja części samochodowych, technologia medyczna, produkcja form, figurki akcji, AR/VR i wiele innych.

Specyfikacja

Tryb skanowania: niebieskie światło (niebieski 7-liniowy laser) / NIR (podczerwone światło strukturalne)

Światło niebieskie (z 7-liniowym laserem światła niebieskiego):

• Dokładność: do 0,02 mm na 100 mm [1]
• Rozdzielczość 3D: 0,02-2 mm
• Prędkość skanowania: do 60 klatek na sekundę
• Min. objętość skanowania: 5 mm x 5 mm x 5 mm
• Zakres pojedynczego skanowania: 270 mm x 170 mm przy 300 mm
• Odległość robocza: 150-400 mm
• Kolorowy wyświetlacz: tak
• Tryb wyrównania: Marker

NIR (strukturalne światło podczerwone):

• Dokładność: do 0,1 mm
• Rozdzielczość 3D: 0,1-2 mm
• Prędkość skanowania: do 20 klatek na sekundę
• Zakres pojedynczego przechwytywania: 930 mm x 580 mm przy 1000 mm
• Odległość robocza: 170-1000 mm
• Kolorowy wyświetlacz: tak
• Tryb wyrównywania: marker / geometria / tekstura

Parametry ogólne:

• Rozdzielczość kamery obrazu 3D: 1920x1200
• Dodatkowe kolorowe światło: 12 białych diod LED
• Ulepszone rozpoznawanie markerów: 12 diod LED na podczerwień
• Bezpieczeństwo lasera: Klasa I (bezpieczny dla oczu)
• Przycisk: mechaniczny
• IMU: Tak
• Format wyjściowy: OBJ/STL/PLY
• Zasilanie wejściowe: 12 V 2 A
• Interfejs danych: TypeC/USB3.0
• Wymiary urządzenia: 215x50x74 mm
• Waga urządzenia: 372 г
• Płytka kalibracyjna: precyzyjna szklana płytka kalibracyjna
• Skanowanie bezprzewodowe: obsługiwane w połączeniu z przyszłymi akcesoriami do skanowania bezprzewodowego
• Obsługa systemu: Windows/macOS
• Temperatura pracy: od -10°C do 40°C
• Wilgotność robocza: 0-90% WILGOTNOŚCI WZGLĘDNEJ
