Zestaw KIT DIY 6 cyfrowy zegar 4,5-5,5V DC z obudową dla majsterkowiczów

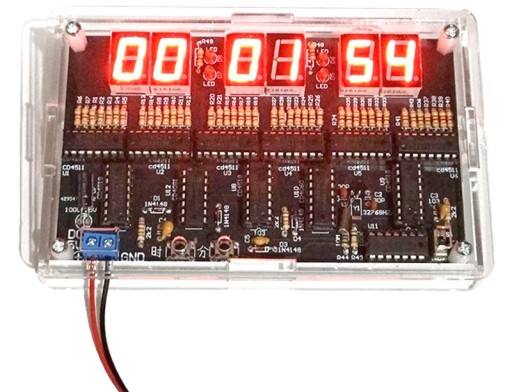

Zestaw do samodzielnego montażu 6-cyfrowego zegara cyfrowego z obudową to doskonała propozycja dla studentów i entuzjastów elektroniki, pragnących doskonalić swoje umiejętności lutowania. Urządzenie wyświetla czas w formacie 24-godzinnym, umożliwiając precyzyjne ustawienie godzin, minut i sekund. Dzięki zastosowaniu układów scalonych takich jak CD4518, CD4511, CD4081, CD4013 oraz CD4060, zegar nie wymaga programowania, co czyni go idealnym projektem edukacyjnym.

Zegar składa się z generatora sygnału sekundowego, licznika, dekodera wyświetlacza oraz układu czasowego. Generator sygnału sekundowego oparty na układach CD4060 i CD4013 generuje sygnał o częstotliwości 1 Hz, zapewniając dokładne odmierzanie czasu. Liczniki CD4518 zliczają sekundy, minuty i godziny, a dekodery CD4511 przekształcają kod BCD na sygnały sterujące wyświetlaczami LED, prezentując aktualny czas w czytelnej formie.

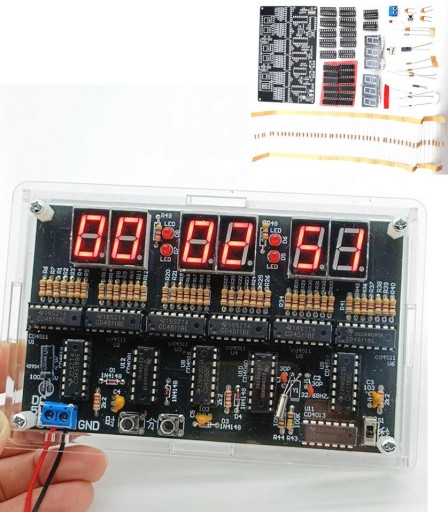

Zestaw zawiera wszystkie niezbędne komponenty do montażu, w tym płytkę PCB, sześć 7-segmentowych wyświetlaczy LED, rezystory, diody, kondensatory, oscylator kwarcowy oraz podstawki pod układy scalone. Dodatkowo, w zestawie znajduje się estetyczna obudowa, która chroni układ i nadaje mu profesjonalny wygląd. Zasilanie zegara odbywa się poprzez port USB, eliminując potrzebę stosowania zewnętrznego źródła zasilania. Po złożeniu, urządzenie prezentuje się estetycznie i może pełnić funkcję zarówno edukacyjną, jak i praktyczną.

Dane techniczne:

• zestaw DIY zegara cyfrowego
• napięcie zasilania: 4,5V – 5,5V DC
• wyświetlacz: 6 cyfrowy LED 0,56"
• pobór prądu w stanie czuwania: ≤8 mA
• pobór prądu podczas pracy: ≤10 mA
• czas odliczania: 60 sekund

• zasilanie: USB
• sygnał zakończenia odliczania: trzykrotny sygnał dźwiękowy
• format 24 godzinny
• funkcje: ręczna regulacja godzin, minut i sekund, brak funkcji alarmu
• wymiary płytki PCB: 84 mm x 84 mm
• wersja z obudową
• poziom trudności lutowania: średni

Zestaw zawiera:

• 1x płytka PCB
• 6x wyświetlacz LED 0,56 cala (wspólna katoda)
• 2x rezystor 470 Ω
• 50x rezystor 1 kΩ
• 3x rezystor 2,2 kΩ
• 1x rezystor 100 kΩ
• 1x rezystor 10 MΩ
• 4x dioda 1N4148
• 3x kondensator monolityczny 103
• 1x rezonator kwarcowy 32,768 kHz
• 2x kondensator ceramiczny 30 pF

• 1x kondensator elektrolityczny 100 µF 25V
• 1x złącze KF301-2P
• 2x przycisk 6x6x5 mm
• 1x przełącznik 12D07
• 5x dioda LED 3 mm (czerwona)
• 10x podstawka pod układ scalony 16-pin
• 2x podstawka pod układ scalony 14-pin
• 6x układ scalony CD4511
• 3x układ scalony CD4518
• 1x układ scalony CD4081
• 1x układ scalony CD4060
• 1x układ scalony CD4013
• obudowa
• zestaw śrubek

Zestawy KIT/DIY cechują się samodzielnym montażem, co oznacza, że uszkodzone podczas składania komponenty nie podlegają zwrotowi!
