ШИМ регулятор скорости вращения двигателя 10-55V 60A

Regulator PWM z możliwością zmiany kierunku obrotu lewo/prawo działający z napięciem prądu stałego w zakresie od 10V do 55V i o bardzo dużej wydajności prądowej aż 60A. Sterownik umożliwia nam kontrolę prędkości obrotów silników oraz kierunek obrotu, możemy również wykorzystać go jako ściemniacz czyli regulator jasności świecenia taśm LEDowych, do kontroli temperatury grzałek, prędkości wentylatorów, pomp i innych elektronarzędzi działających na prąd stały DC. Z modułem otrzymujemy potencjometr do płynnej regulacji sygnału PWM w zakresie od 0 do 100% oraz przełącznik do zmiany kierunku obrotów i wyłączania pracy modułu. Na płytce znalazły się solidne złącza do zamocowania przewodów zasilania oraz urządzenia, którym będziemy sterować. Wyświetlacz segmentowy wskazuje procent aktualnego wypełnienia sygnału PWM (% przekazywanej mocy na urządzenie).

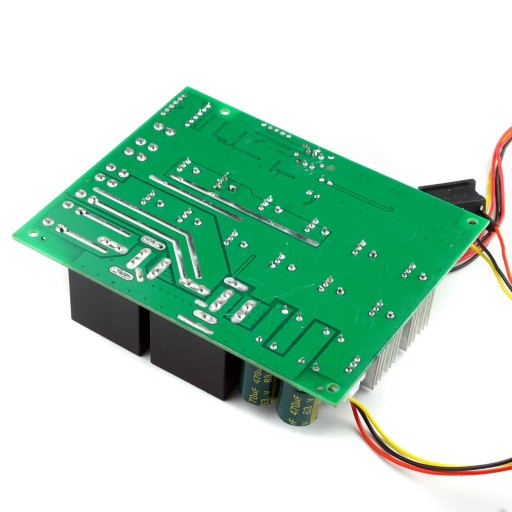

Moduł posiada 2 solidne przekaźniki i tranzystory mocowane każdy z osobna do radiatora by zapewnić lepsze chłodzenie i wydajną pracę. Należy pamiętać, że przy pracy na granicy możliwości regulatora należy zastosować dodatkowe aktywne chłodzenie by regulator nie uległ przegrzaniu i spaleniu.

Specyfikacja:

• Napięcie zasilania: od 10V do 55V DC
• Maksymalny prąd: 60A - ciągły, 100A - chwilowy rozruchowy
• Maksymalna moc: 3000W (dla 50V x 60A = 3000W , dla 12V x 60A=720W)
• Sterowanie sygnałem PWM
• Częstotliwość sygnału: 15kHz
• Płynna regulacja prędkości potencjometrem liniowym 100k Ohm
• Przełącznik od kierunku obrotu
• Wyświetlacz segmentowy
• wymiary 120mm x 96mm x 30mm

Regulator PWM obrotów silnika przód/tył 10-55V 60A
