ZESTAW SIŁOWNIK 3 PUNKTOWY AFRISO ARM 343 + ZAWÓR 4-DROGOWY 1CAL ARV 484

Zestaw regulacyjny ProClick: 4-drogowy obrotowy zawór mieszający ARV 484 ProClick, DN25, Rp1", Kvs 10 + siłownik elektryczny ARM 343 ProClick

Zastosowanie

• Zawór ARV ProClick stosowany jest w instalacjach grzewczych z kotłami na paliwa stałe, w celu podnoszenia temperatury powrotu do kotła.
• Montowany na zasilaniu instalacji jako zawór z podwójnym mieszaniem.
• Miesza w odpowiednich proporcjach strumienie czynnika wypływającego na instalację i powracającego do kotła.

Opis

• Wyposażony w siłownik elektryczny ARM ProClick, który połączony z odpowiednim regulatorem zautomatyzuje pracę zaworu.
• Korpus zaworu wykonany z mosiądzu, z gwintami wewnętrznymi.
• Wygodne pokrętło z ogranicznikami kąta obrotu.
• Zakres obrotu siłownika – 90 stopni.
• Przyłącza zaworu w formie ośmiokąta ułatwiające montaż.
• Diody siłownika ARM ProClick informują o aktualnym kierunku obrotu zawieradła zaworu.
• Urządzenia wyposażone w system ProClick – pozwala na bezpośredni montaż siłownika na zaworze bez użycia dodatkowych narzędzi.

Elementy dostawy

• Obrotowy zawór mieszający ARV 484 ProClick.
• Siłownik elektryczny ARM 343 ProClick.

Dane techniczne

• DN: 25
• Kvs: 10 m³/h
• przyłącze: Rp1''
• materiał korpusu: mosiądz
• napięcie zasilania: 230 V AC
• czas obrotu o 90°: 120 sekund
• moment obrotowy: 6 Nm
• długość: 167
• rodzaj sterowania: 3-punktowe

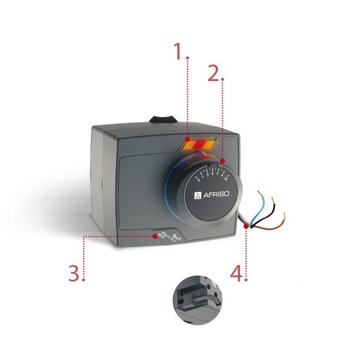

1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.

2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.

3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.

4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych
