Hantek DSO2C10 - 2-kanałowy oscyloskop 100MHz

DSO2C10 oscyloskop cyfrowy 2x100MHz

Nowa seria oscyloskopów DSO2000 Hantek, model DSO2C10, to nowoczesny oscyloskop cyfrowy oferujący dwa kanały wejściowe, szerokość pasma 100 MHz oraz próbkowanie na poziomie 1 GSa/s. Posiada pamięć o pojemności 8M i zaawansowane oprogramowanie sterujące, które umożliwia funkcję samoczynnej konfiguracji (AUTOSET), automatyczny pomiar 32 parametrów napięciowo-czasowych, dekodowanie magistral szeregowych, analizę FFT, pracę w trybie X-Y, zapisywanie przebiegów oraz komunikację z komputerem PC. Urządzenie obsługuje również komendy zdalnego sterowania SCPI.

Model DSO2C10 wyposażony jest w 7-calowy, kolorowy wyświetlacz TFT o wysokiej rozdzielczości 800x480. Jest to idealny wybór dla osób poszukujących podstawowego oscyloskopu cyfrowego, który sprawdzi się w warsztacie serwisowym lub w rękach początkującego hobbysty. Oscyloskop umożliwia analizę sygnałów o częstotliwości do 100 MHz, co stanowi optymalny zakres dla wielu zastosowań.

DSO2C10 dwukanałowy oscyloskop 100MHz Hantek zastępuje starszą już nieprodukowaną konstrukcję DSO5102BM

DANE TECHNICZNE:

• oscyloskop dwukanałowy CH1 CH2
• szerokość pasma: 100MHz dla każdego z kanałów wejściowych
• próbkowanie w czasie rzeczywistym: 1GSa/S
• rozdzielczość pionowa: 8bit
• długość rekordu pamięci 8Mpts
• zakres regulacji czułości napięciowej: 2mV/dz. do 10V/dz.
• łatwy w obsłudze
• przejrzyste menu
• funkcja AUTOSET
• 32 pomiary automatyczne

• pomiary kursorami
• dekodowanie magistrali szeregowych i analiza protokołu:

  RS232 / UART, I2C, SPI, CAN, LIN;

• możliwość zapisu przebiegów:

  - w formacie CSV do dalszej obróbki w arkuszu kalkulacyjnym-

  - referencyjnych REF

  - obrazów

• tryb XY - rysowanie krzywych Lissajous
• funkcje matematyczne
• analiza FFT
• DVM wbudowany podwójny woltomierz (po jednym dla każdego z kanałów wejściowych)
• obsługa poleceń zdalnego sterowania SCPI
• wbudowany częstościomierz 6 cyfr
• interfejsy komunikacyjne: USB Devive, USB Host

KOLOROWY WYŚWIETLACZ TFT o przekątnej 7 cali i rozdzielczości 800x480

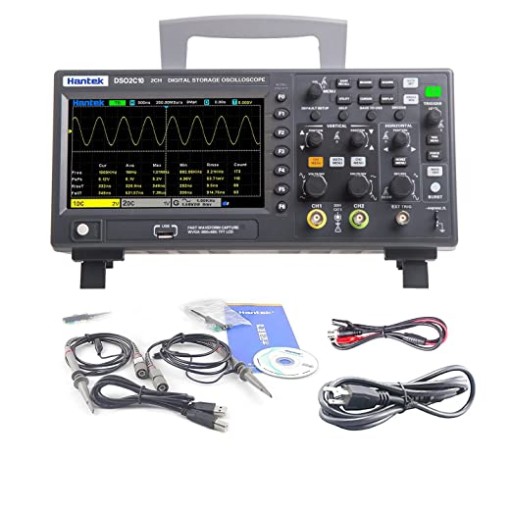

ZAWARTOŚĆ ZESTAWU:

• oscyloskop cyfrowy DSO2C10 Hantek
• sonda oscyloskopowa
• z wbudowanym dzielnikiem nacięcia x1/x10
• przewód BNC-krokodyl
• przewód USB
• instrukcja obsługi

32 rodzaje pomiarów automatycznych ze statystyką

• możne zapisać 10 zestawów przebiegów odniesienia
• zapis przebiegów CSV i ustawień
• funkcja zrzutu ekranu jednym kliknięciem przez USB.

• wbudowany cyfrowy multimetr DVM
• Digital Volt Meter 3 cyfrowy dla każdego z kanałów
• 6 cyfrowy miernik czestotliwości

tryb XY - krzywa Lissajous (czyt. lisażu)

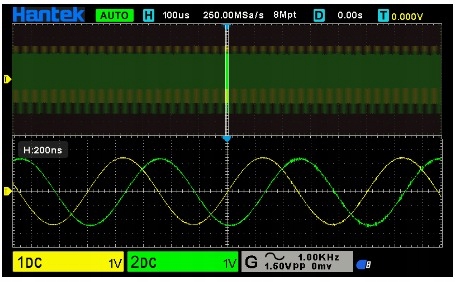

wyświetlanie w dwóch osobnych oknach

długość rekordu pamięci do 8Mpts

pozwala zredukować zniekształcenia przebiegu i odtworzyć go w rzeczywistości

Wyzwalanie i dekodowanie magistrali szeregowych

z funkcją monitorowania protokołu

PASS / FAIL - funkcja dobry/zły

tworzenie masek

operacje matematyczne

analiza FFT
