Antena TV siatkowa szerokopasmowa DO NAZIEMNEJ TELEWIZJI CYFROWEJ DVBT-2

POLSKA ANTENA SZEROKOPASMOWA PRZEZNACZONA DO ODBIORU NAZIEMNEJ TELEWIZJI CYFROWEJ DVBT-2

ZESTAW ZAWIERA:

__________________ ANTENA SIATKOWA z DIREKTOREM POTRÓJNYM __________________

Antena ta służy do odbioru programów telewizyjnych tam, gdzie odbiór antenami biernymi jest niemożliwy z powodu słabego sygnału.

Silne tłumienie sygnałów GSM, dzięki odpowiedni ukształtowanej charakterystyce

Części anteny wykonane z aluminium są anodowane galwanicznie, stalowe elementy konstrukcyjne ocynkowane galwanicznie. Takie zabezpieczenie poszczególnych elementów anteny sprawia, że jest ona całkowicie odporna na każde warunki atmosferyczne.

W dużych miastach, pomiędzy dużymi zabudowaniami, pomiędzy blokami lepszym rozwiązaniem będzie wybór anteny siatkowej, z powodu odbioru sygnału DVB-T2 szerszym kątem. Antena Siatkowa ma znacznie szerszy kąt odbioru sygnału telewizyjnego, niż antena kierunkowa i może optymalnie się sprawdzić w takiej lokalizacji.

PARAMETRY TECHNICZNE

• Kanały odbioru: 6-12 / 21-60
• Zysk energetyczny: 13.5 - 60 dB
• Widoczność kątowa: 46°
• Widoczność kątowa pionowa: 27°
• Impedancja wyjścia: 75 Ohm
• Wymiary zewnętrzne: 740 - 560 mm
• Masa anteny: 0.8 kg
• Montaż kabla koncentrycznego: Zacisk śrubowy

• MUX-1
• MUX-2
• MUX-3
• MUX-6
• MUX-8

________________________ WZMACNIACZ ANTENOWY SWA-3501 _________________________

Wzmacniacz sygnału do każdej anteny szerokopasmowej. Jeden z najsilniejszych wzmacniaczy dostępnych na rynku, wyróżnia się niskim poziomem szumów oraz wysokim poziomem wzmocnienia . Przeznaczony do zamontowania na zaciskach w puszce antenowej, dzięki temu rozwiązaniu zapewnia wzmocnienie sygnału już na wejściu anteny.

Specyfikacja:

• Kanały odbioru: 1 - 68
• Wzmocnienie: 26-34 dB
• Szumy: 1,8 dB
• Impedancja wejściowa: 300 Ohm
• Impedancja wyjściowa: 75 Ohm
• Zasilanie: DC 10-15V
• Odległość od nadajnika TV: 70-120 km

__________________________ ZASILACZ ANTENOWY 12V 100mA __________________________

Zasilacz antenowy to urządzenie, które zostało stworzony by poprzez kabel antenowy przesyłać napięcie do wzmacniacza znajdującego się w puszce antenowej. Specjalny wtyk antenowy z separatorem kieruje napięcie w stronę anteny natomiast blokuje jego przepływ w stronę odbiornika (telewizora, tunera DVB-T).

Zasilacz jest przystosowany do pracy ciągłej.

Dane techniczne zasilacza antenowego:

• Napięcie wejściowe 230V / 50 Hz
• Napięcie wyjściowe 12V
• Maksymalny prąd 100 mA

Jak podłączyć kabel antenowy do separatora zasilania:

Przygotuj kabel zgodnie ze zdjęciem. Wywiń oplot na zewnętrzny płaszcz kabla.

Wsuń kabel pod blaszkę tak by środkowa żyła została zakręcona środkową śrubką, a oplot został pod blaszką. Zwróć uwagę by żaden z drucików oplotu oraz oplot z aluminiowej folii nie zwarł się ze środkową żyłą.

Kabel musi zostać dokręcony tak by oplot dotykał płytki drukowanej, pewnie trzymał się we wtyczce ale nie został zmiażdżony na tyle by oplot (ekran) dotykał środkowej żyły.

Zrób to spokojnie i uważnie. :) Niedbałe przykręcenie przewodu do wtyczki jest jedną z najczęstszych awarii powodującą zanik sygnału.

Większość zasilacz wyposażonych jest w diodę kontrolną. Zasilacz nie działa jeżeli dioda przestaje świecić. Powodem może być zwarcie na przewodzie antenowym lub uszkodzenie samego zasilacza. Długotrwałe zwarcie może zupełnie uszkodzić zasilacz.

____________________ KABEL KONCENTRYCZNY ANTENOWY RG6U ____________________

Przewód koncentryczny RG-6 z rdzeniem miedzianym, w płaszczu PE. Płaszcz PE (polietylen), zapewnia odporność na niszczące działanie promieni ultrafioletowych.

DŁUGOŚĆ KABLA- 20m.

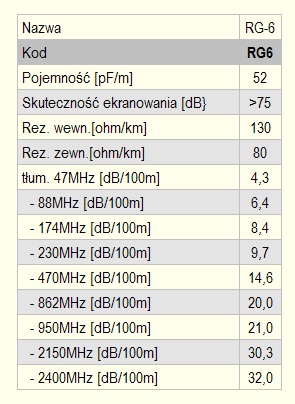

DANE TECHNICZNE
