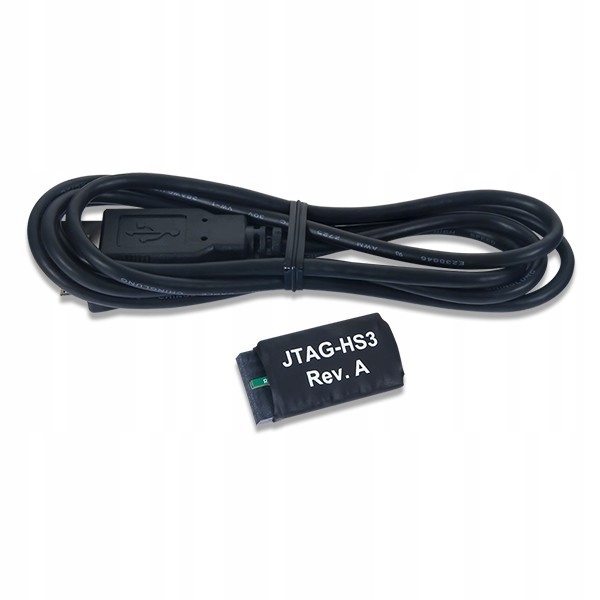

Digilent JTAG HS3 - Programator układów FPGA

Opis

JTAG HS3 to najnowszy szybki programator Xilinx FPGA. HS3 bazuje na udanym produkcie JTAG HS1, dodając otwarty bufor do pinu 14, umożliwiając debugowanie procesorów Xylinx Zync-SOC. Może być dołączony do układów docelowych za pomocą złącza Xilinx 2x7 (Jest to unikalny port programujący i nie jest kompatybilny ze złączem JTAG 1x6 MTE Digilent). Programator jest kompatybilny ze wszystkimi narzędziami Xilinx, w tym iMPACT, Chipscope i EDK.

Po podłączeniu do komputera PC za pomocą standardowego kabla A do mikro-USB, JTAG HS3 zasilany jest z USB i może być rozpoznany jako kabel do programowania Digilent, nawet jeśli HS3 nie jest podłączony do docelowego układu. Magistrala JTAG może być współdzielona z innymi urządzeniami, ponieważ sygnały HS3 są utrzymywane w stanie wysokiej impedancji, z wyjątkiem sytuacji, gdy są aktywnie sterowane podczas programowania. HS3 jest mały i lekki, dzięki czemu może być pewnie trzymany przez złącze płyty systemowej.

Właściwości

• Małe, kompletne rozwiązanie w zakresie programowania układów Xilinx FPGA po przez interfejs JTAG
• Kompatybilne ze wszystkimi narzędziami Xilinx
• odseparowane zasilanie JTAG/SPI sygnałów; Vref może mieć napięcie z przedziału 1,8 V i 5 V.
• High-Speed USB2 port może napędzać magistralę JTAG/SPI do 30Mbit/sec
• Częstotliwość pracy JTAG/SPI konfigurowalna przez użytkownika
• W pełnie wspiera Adept SDK, zezwalając na projektowanie dowolnych aplikacji JTAG/SPI
