❤️ Aukcja dotyczy ❤️

✅OSPRZĘT HYDROFOROWY

✅WYJŚCIE TŁOCZNE + MANOMETR + WŁĄCZNIK CIŚNIENIOWY

➡️Osprzęt hydroforowy stanowi kluczowy element systemu pompowego, zapewniając kontrolę i monitorowanie ciśnienia wody w instalacji.

➡️W skład osprzętu wchodzi: wyjście tłoczne pięciodrożne, manometr oraz włącznik ciśnieniowy.

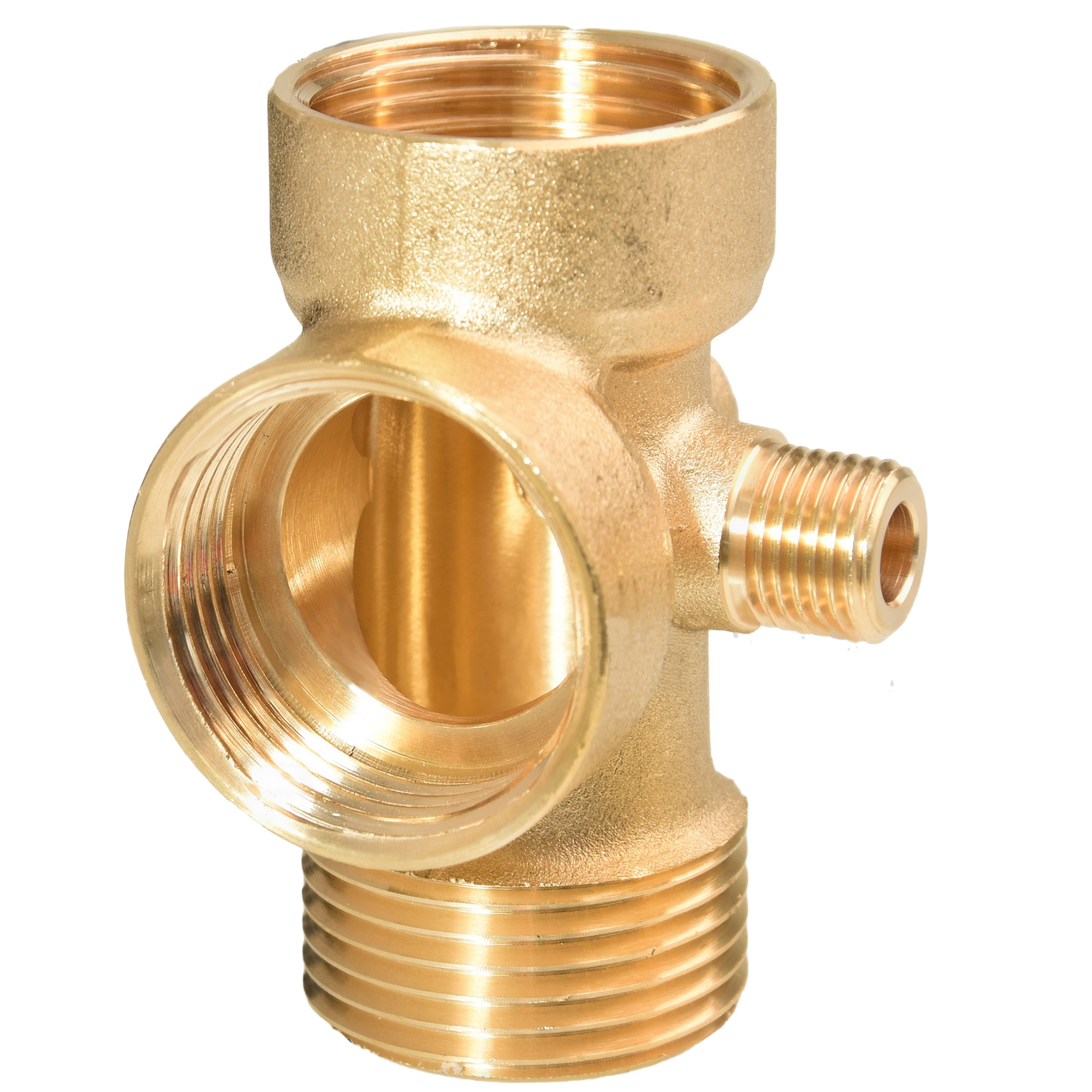

⭐Wyjście tłoczne pięciodrożne⭐

➡️Wyjście tłoczne to mosiężny element ułatwiający montaż pompy i hydroforu.  Posiada 5 otworów, dzięki czemu umożliwia solidne połączenie elementów instalacji, nie zajmując przy tym wiele miejsca. Pasuje do pomp o średnicy przyłącza 1 cal. Może być używane do łączenia podzespołów w zestawach hydroforowych, gdzie centralnym elementem jest pompa głębinowa.

⭐Dane techniczne⭐

➡️ Rodzaj: wyjście tłoczne pięciodrożne

➡️ Wykonanie: mosiądz

➡️ Króciec ssący: 1" GZ

➡️ Króciec tłoczny: 1" GW

➡️ Średnica przyłącza: 1" GW

➡️ Średnica przyłącza: ?” GW

➡️ Średnica przyłącza: ?” GZ

➡️Przyłącze do pompy (zasysającej, głębinowej): Wyposażone w zewnętrzny gwint o średnicy 1 cala.

➡️Przyłącze tłoczne (do instalacji): Posiada wewnętrzny gwint o średnicy 1 cala.

➡️Przyłącze do zbiornika: Zastosowany wewnętrzny gwint o średnicy 1 cala.

➡️Przyłącze manometru: Posiada wewnętrzny gwint o średnicy 1/4 cala.

➡️Przyłącze włącznika ciśnieniowego: Wyposażone w zewnętrzny gwint o średnicy 1/4 cala.

W skrócie, różne gwinty zostały dostosowane do różnych zastosowań, takich jak połączenie z pompą, instalacją, zbiornikiem, manometrem i wyłącznikiem ciśnieniowym. Ta konstrukcja umożliwia wszechstronne wykorzystanie w systemach hydraulicznych.

⭐Manometr tylny⭐

➡️Manometr tylny o zakresie pomiarowym 0-12 Bar niezawodnie wskazuje aktualną wartość ciśnienia w układzie. Dzięki temu w prosty sposób możemy uzyskać informację o prawidłowej pracy lub ewentualnej awarii instalacji. Sprawdza się zarówno w instalacjach wodnych, jak i powietrznych.

⭐Dane techniczne⭐

➡️ Rodzaj: tylny

➡️ Średnica gwintu: ?”

➡️ Gwint: GZ

➡️ Zakres pomiaru: 0-12 bar

➡️ Średnica tarczy: 52 mm

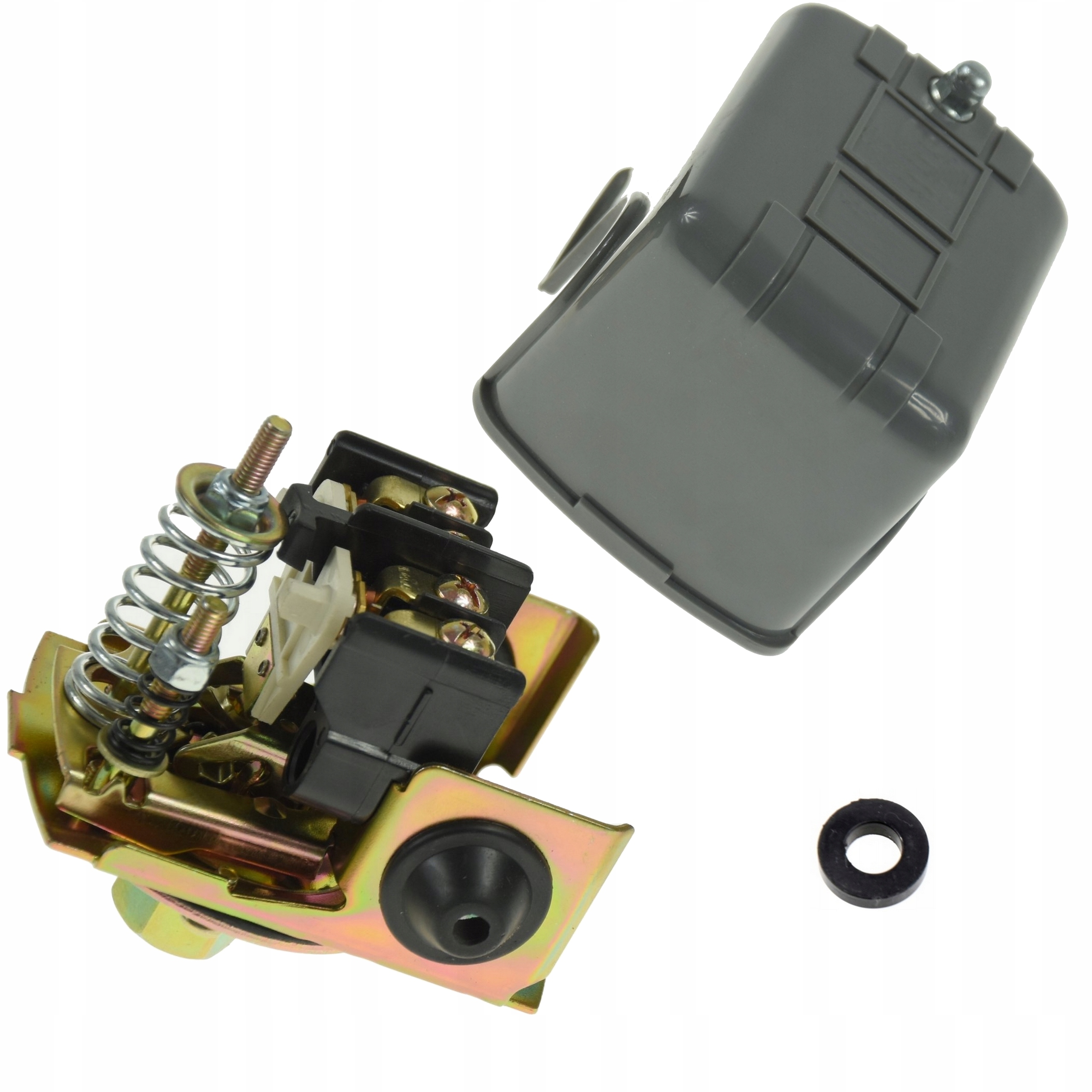

⭐Włącznik ciśnieniowy⭐

➡️Włącznik ciśnieniowy SK-6C żeński pełni rolę sterowania operacją pompy hydroforowej lub głębinowej, zwłaszcza w połączeniu ze zbiornikiem.

➡️Po zainstalowaniu i dostrojeniu, wyłącznik uruchamia lub wyłącza silnik pompy w zależności od aktualnego ciśnienia w systemie. Dzięki temu rozwiązaniu, silnik pompy nie pracuje non-stop, co zapewnia optymalne funkcjonowanie zestawu hydroforowego.

➡️Montaż włącznika ciśnieniowego jest niezwykle łatwy. Wystarczy zamocować go w wyznaczonym miejscu, na przykład na wyjściu tłocznym pięciodrożnego wyjścia.

➡️Aby podłączyć przewody, należy zdjąć szarą obudowę z tworzywa (rozwiązanie to zaczepia się za pomocą odkręcania śrubki). Średnica króćca przyłączeniowego wynosi 1/4 cala, a końcówka to gwint żeński (oznaczany jako GW).

➡️Dzięki prostemu montażowi korzystanie z wyłącznika ciśnieniowego staje się wygodne i przyjemne.

➡️Włącznik posiada pokrętła umożliwiające ręczną regulację ustawień ciśnienia. Te regulacyjne elementy są umieszczone pod szarą obudową.

➡️Włącznik umożliwia dostosowanie wartości ciśnienia, przy którym następuje załączenie, w zakresie od 1,2 do 2,6 Bar, natomiast dla wyłączania ciśnienia, zakres ten wynosi od 2,1 do 5 Bar. Dzięki temu użytkownik ma pełną kontrolę nad parametrami pracy wyłącznika ciśnieniowego.

⭐Dane techniczne⭐

➡️ Model: SK-żeński

➡️ Rozmiar kroćca: 1/4"

➡️ Gwint: GW

➡️ Zasilanie: 230V/50Hz

➡️ Max. natężenie prądu: 12 A

➡️ Zakres regulacji ciśnienia załączania: 1,2 - 2,6 Bar

➡️ Zakres regulacji ciśnienia wyłączania: 2,1 - 5 Bar

⭐Przykładowe połączenie⭐

Króciec wyjścia tłocznego 1 cal z gwintem zewnętrznym należy wkręcić bezpośrednio w pompę. Znajdujący się po przeciwnej stronie króciec tłoczny, to wyjście na instalację. Prostopadły króciec z gwintem wewnętrznym służy do podłączenia zbiornika poprzez wąż antywibracyjny. Pozostałe dwa otwory mają gwinty 1/4 cala i są przeznaczone do wkręcenia manometru i włącznika ciśnieniowego. Połączenia można dodatkowo uszczelnić klejem lub inną metodą.

⭐W zestawie⭐

✅ Osprzęt hydroforowy: wyjście tłoczne pięciodrożne, włącznik ciśnieniowy, manometr

✅ Instrukcja obsługi w języku polskim

✅ Oryginalne opakowania

Przykładowy schemat podłączenia zestawu hydroforowego

1. Pompa hydroforowa
2. Zbiornik przeponowy
3. Osprzęt pompy z wyłącznikiem ciśnieniowym
4. Rurka ssąca
5. Filtr antypiaskowy
6. Zawór filtra antypiaskowego
7. Zawór zwrotny
8. Zawór kulowy nyplowy motylkowy
9. Zawór kulowy nyplowy z rączką
10. Zabezpieczenie przed suchobiegiem
11. Trójnik zalewowy
12. Filtr wodny przepływowy
13. Regulator ciśnienia z manometrem
14. Złączka PE
15. Rura PE
