WOLTOMIERZ LED 0-100V 0.28" NIEBIESKI

WOLTOMIERZ LED 0-100V 0.28" NIEBIESKI

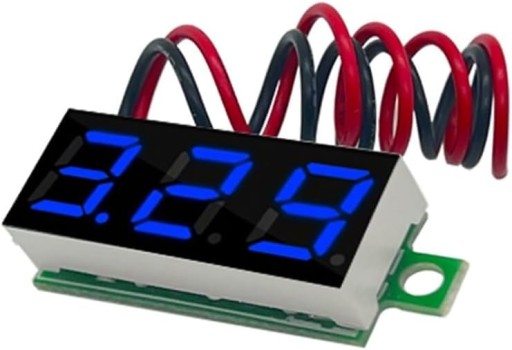

Mały miernik napięcia ( woltomierz )  prądu stałego z trzema

kablami.  Miernik jest wyposażony w wyraźny wyświetlacz LED

koloru niebieskiego. Posiada dwa otwory służące do przykręcenia

go w bezpieczny sposób. Może być użyty w różnego rodzaju

modułach elektronicznych, samochodach, motocyklach i wszędzie

tam gdzie pojawia się napięcie prądu stałego do 100V.

Miernik wyposażony jest w potencjometr dzięki któremu możemy

kalibrować pomiar napięcia.

UWAGA. Należy zwrócić szczególną uwagę przy podłączaniu miernika. Blędne podłączenie może doprowadzić do uszkodzenia miernika!

Z racji tego że miernik posiada trzy

przewody można go podłączyć na dwa sposoby.

Sposób pierwszy kiedy robimy pomiar urządzenia które zasila nam

nasz miernik.

Kabel czerwony: Plus od 4,5 do 30V DC

Kabel Czarny: minus od 4,5 do 30V DC

Kabel żółty: Plus w tym samym miejscu co czerwony przewód.

W tym przypadku możemy mierzyć napięcie z zakresu

od 4,5V do 30V DC.

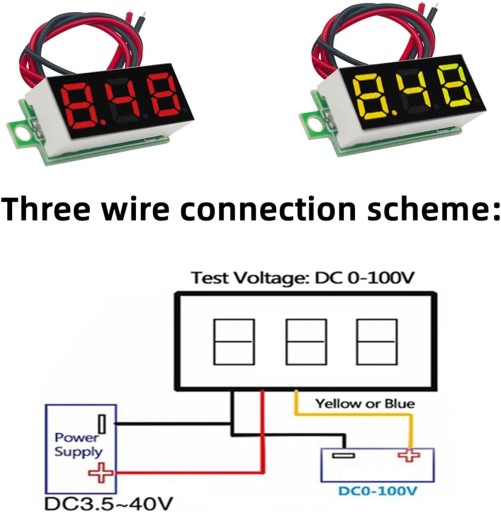

Sposób drugi kiedy mierzymy inne źródło prądu niż jest zasilony

nasz miernik.

Kabel Czerwony: Plus zasilanie miernika od 4,5V do 30V DC

Kabel Czarny: Minus zasilanie miernika od 4,5V do 30V DC

Do kabla czarnego podłączamy również minus ze źródła prądu na

na którym będziemy robić pomiar napięcia.

Kabel żółty: Plus od 0V do 100V DC podłączamy go do plusa

źródła prądu na którym będziemy robić pomiar napięcia.

Parametry techniczne

Napięcie zasilania: Od 4,5 do 30V DC

Zakres pomiaru napięcia: Od 0 do 100V DC

Rodzaj wyświetlacza: LED

Wielkość wyświetlacza: 0,28 cala

Kolor wyświetlacza: Niebieski

Ilość cyfr na wyświetlaczu: 3 cyfry

Dokładność pomiaru napięcia w zakresie od 0 do 9,99V: 0,01V

Dokładność pomiaru napięcia w zakresie od 9,99 do 99,9V: 0,1V

Możliwość kalibracji: TAK

Pobór prądu: 20mA

Czas odświeżania; 200ms

Temperatura pracy: Od -15°C do 70°C

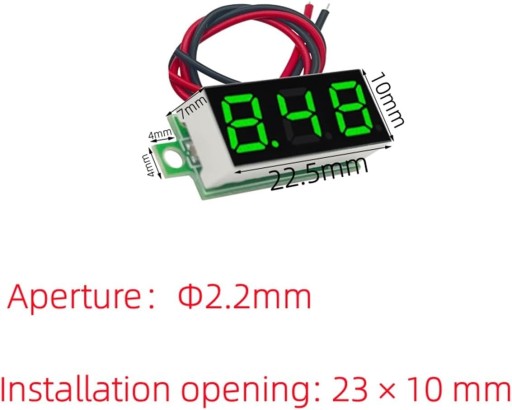

Wymiary

• Długość całkowita: 30mm
• Długość wyświetlacza: 22,5mm
• Szerokość (wyświetlacz i płytka): 10,3mm
• Wysokość: 7mm
• Średnica otworu montażowego: 2,5mm

Wymiary był robione ręcznie - istnieje margines błędu.
