Odbojnik i amortyzator do drzwi Sevroll push to open + cichy domyk - mocny

⚡ Mechanizm do otwierania frontów (push to open + cichy domyk)

➡️ Cechy produktu:

✅ Producent: Sevroll

✅ Materiał: stal, tworzywo

✅ Łączy funkcję systemu push to open i cichy domyk

✅ Montaż: do wieńca górnego za pomocą płytyki montażowej

✅ Mechanizm można zamontować zarówno z prawej jak i z lewej strony szafki

✅ Do drzwi z zawiasem: nakładanym, bliźniaczym i wpuszczanym

✅ Współpracuje z zawiasem bez sprężyny

✅ Kąt otwarcia zawiasu: ≤ 110°

✅ Waga frontu (skrzydła): do 20 kg

✅ Maksymalna wysokość frontu: 2200 mm

✅ Maksymalna szerokość frontu: 600 mm

✅ Regulacja szczeliny między drzwiami, a korpusem szafy

✅ Minimalny odstęp między górną krawędzią drzwi, a górną krawędzią korpusu szafki: 3 mm

❌ Zawiasy nie wchodzą w skład zestawu, należy je zamówić dodatkowo

⚠️ Uwaga ! Przy wyższych drzwiach zaleca się montaż mechanizmu w połowie ich wysokości (np. pod półką)

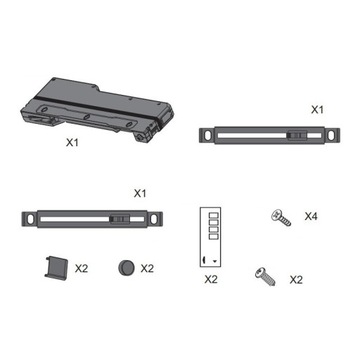

➡️ W zestawie:

⭐ mechanizm

⭐ prowadnik

⭐ 2 szt. zaślepka

⭐ 2 szt. odbojnik

⭐ 2 szt. szablon papierowy

⭐ wkręty do montażu

⭐ instrukcja montażu

Mechanizm Push & Soft przeznaczony jest do bezuchwytowego otwierania frontu. Posiada funkcję push to open oraz cichy domyk. Mechanizm należy stosować z zawiasami bez sprężyny. Zalecana ilość zawiasów uzależniona jest od wysokości płyty. Zamontować można go zarówno z prawej jak i z lewej strony szafki. Mechanizm przykręcany jest do wieńca górnego. Stosowany może być z drzwiami nakładanymi, bliźniaczymi oraz wpuszczanymi. Maksymalny kąt otwarcia wynosi 110°. Dostosowany do obsługi frontów o wadze do 20 kg.

➡️ Mocowanie mechanizmu:

1. Włożyć mechanizm w pierwszy zaczep płytki montażowej
2. Otworzyć blokadę mechanizmu
3. Włożyć mechanizm w drugi zaczep płytki montażowej
4. Zamknąć blokadę mechanizmu

⬇️ Mocowanie prowadnika:

1. Ustalić położenie prowadnika na podstawie instrukcji bądź szablonu dołączonego do zestawu. Zamontować prowadnik do drzwi za pomocą wkrętów i dokonać regulacji położenia góra - dół.
2. Wysunąć ramię mechanizmu i włożyć je w zaczep prowadnika, a następnie zablokować.
3. Wsunąć zaślepki na oba końce prowadnika.
4. Otworzyć i zamknąć kilkukrotnie drzwi aby sprawdzić czy funkcje działają poprawnie.
5. W razie potrzeby wykręcić lub wkręcić śrubę przycisku aktywującego aby optymalnie wyregulować szczelinę między drzwiami, a korpusem szafy.
6. Na koniec założyć zaślepkę na śrubę przycisku aktywującego.

➡️ Położenie płytki montażowej w wieńcu górnym:

1. dla drzwi z zawiasem nakładanym
2. dla drzwi z zawiasem połówkowym
3. dla drzwi z zawiasem wpuszczanym

⬇️ Zalecana ilość zawiasów uzależniona jest od wysokości płyty i wynosi:
