Profesjonalny wykrywacz lokalizator detektor szukacz kabli Noyafa NF-826

Noyafa NF-826 Profesjonalny podziemny lokalizator kabli do wykrywania konkretnej lokalizacji i usterek zakopanego przewodu lub kabla

Cechy i zalety

• Znajdź podziemne przewody lub kable. Łatwo lokalizuje i śledzi wszelkie przewody, kable i rurociągi zakopane w ziemi lub ścianie, w tym przewody elektryczne, niewidoczne ogrodzenia, kable zasilające, kable światłowodowe, skrętki, kable koncentryczne, rurociągi wodne/gazowe itp. i określa głębokość śledzonego przewodu.
• Lokalizuje podziemne usterki przewodów. Szybko i dokładnie wykrywa i lokalizuje zwarcie lub punkt przerwania w kablach i liniach elektrycznych zakopanych w ziemi lub ścianie.
• Wykrywanie bezpieczników. Wykrywa wyłącznik powietrza lub wyłącznik wycieku ziemi odpowiadający obwodowi elektrycznemu i przypisuje obwody prądowe.
• Wykrywanie gniazd. Wykrywa gniazda i gniazda rozdzielcze przypadkowo pokryte tynkiem.
• Wyświetlacz LCD. Zarówno nadajnik, jak i odbiornik mają ekran 52*35mmTN z podświetleniem, który wyświetla informacje o wykryciu, takie jak poziom mocy, kod, bateria, rodzaj i wartość wykrytego napięcia i alarm wysokiego napięcia.
• Regulacja czułości. Użyj wysokiej czułości, aby szybko zlokalizować przybliżoną pozycję, a następnie obniż czułość, aby dokładnie zlokalizować pozycję docelową.
• Testowanie napięcia. Nadajnik może być używany jako woltomierz AC/DC do pomiaru napięcia AC/DC do 400V w trybie liniowym.

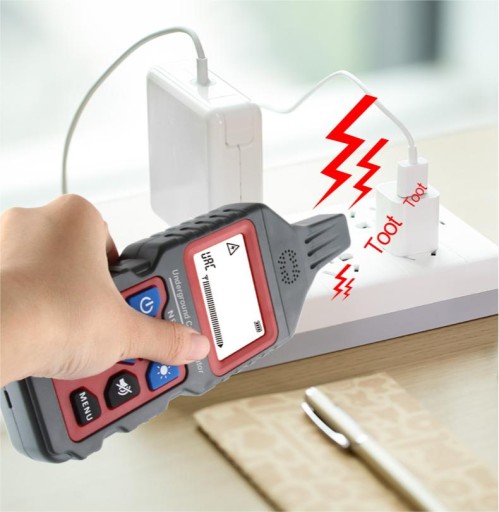

• Bezdotykowe wykrywanie napięcia (NCV). Odbiornik posiada wbudowany detektor NCV, który pozwala na szybkie wykrycie napięcia pod napięciem.
• Oświetlenie LED. Odbiornik jest wyposażony w diodę LED ułatwiającą obsługę w nocy lub w ciemnym otoczeniu.

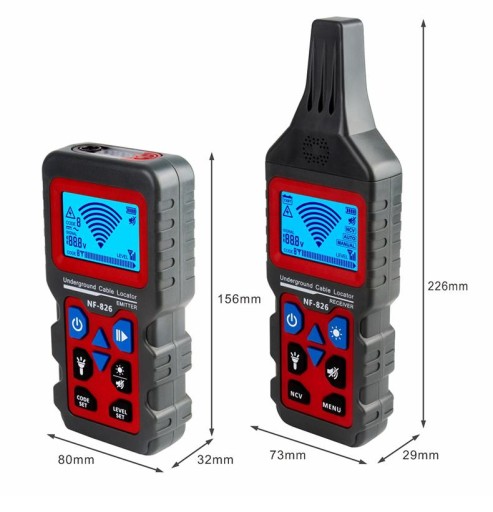

• Wymiary i waga. Nadajnik NF826 ma 156 mm długości, 80 mm szerokości, 32 mm grubości i waży 235 g z baterią, a odbiornik ma 226 mm długości, 73 mm szerokości, 29 mm grubości i waży 235 g z baterią. Jest łatwy do przenoszenia i przechowywania.
• Zawartość opakowania: nadajnik * 1, odbiornik * 1, kabel łączący * 1, długopis testowy * 1, pręt uziemiający, klips aligatora * 1, kabel USB * 1, torba do przenoszenia * 1, instrukcja obsługi * 1

Szybkie szczegóły

• Numer modelu: NF-826
• Zasięg głębokości: 2m
• Wykrywanie napięcia: Tak
• Maksymalna długość kabla: 1000m
• Zakres napięcia roboczego: 0 - 400V
• Regulacja czułości: różne tryby
• Zasilanie: Bateria LI
• Wyświetlanie sygnałów i wyników: Dźwięk i wyświetlacz LCD
• Klucz: Klucze silikonowe * 8
• Dopuszczalne kody sygnału nadajnika: 6 rodzajów
• Dopuszczalna amplituda sygnału nadajnika: 3 stopnie
• Brzęczyk: OK
• Wyciszenie: OK
• Lampa: OK
• Podświetlenie LCD: ON/OFF
• Zasilanie: bateria litowa 3.7 V 1400 mAh
• Napięcie ładowania: DC5V
• Prąd ładowania: < 600mA

Scenariusze zastosowania

Lokalizator kabli NF-826 to przenośny przyrząd składający się z nadajnika, odbiornika i niektórych akcesoriów. Dzięki zaawansowanym urządzeniom zintegrowanym i technologii obwodów cyfrowych zapewnia wysoce stabilną i niezawodną wydajność elektryczną. Dzięki temu lokalizatorowi kabli może skutecznie pomóc użytkownikom zlokalizować i wykryć kable, a Ty nie musisz już ryzykować budowy. Instalacja i konserwacja systemu słabego prądu, kompleksowy obwód okablowania linii komunikacyjnej, system telefoniczny, sieć komputerowa, inny obwód drutu metalowego itp.

Cechy:

• Nadajnik posiada funkcję samokontroli, która może wykryć własny stan pracy i wyświetlić go na ekranie LCD w celu odniesienia użytkownika.
• Czułość odbiornika można regulować ręcznie lub automatycznie.
• Odbiornik może automatycznie skanować częstotliwość.
• Zarówno nadajnik, jak i odbiornik mogą pracować w trybie cichym.
• Dodatkowe nadajniki mogą być używane do rozszerzenia lub rozróżnienia wielu sygnałów.
• Kompaktowy - Trwały i przenośny.
• Automatyczne wyłączanie zasilania w 10 minut.
• Funkcja latarki.
• Funkcja podświetlenia.
• Funkcja wyciszenia.

• Znajduje przerwę lub krótką w kablu w ścianie lub w ziemi
• Kabel biegnie w ścianie lub w ziemi.
• Znajduje bezpiecznik i lont.
• Znajduje gniazdo lub skrzynkę przyłączeniową
• Znajduje otwarty lub zwarty przewód pod podłogą.

6 kodów transmisji

Analiza interfejsu odbiornika

1. Wyświetla stan baterii nadajnika. Gdy odbiornik wykryje, że bateria nadajnika jest słaba, ikona jest zawsze włączona, w przeciwnym razie jest wyłączona;
2. W przypadku funkcji wyszukiwania linii lub pióra testowego, gdy pióro testowe wykryje zewnętrzny sygnał AC, ikona jest zawsze włączona, w przeciwnym razie jest wyłączona;
3. Wyświetl wartość sygnału wyszukiwania
4. Wyświetl otrzymany kod
5. Funkcja wyszukiwania linii odbiera siłę sygnału wyszukiwania linii lub funkcja elektrycznego pióra testowego wykrywa siłę sygnału AC;
6. Wyświetla poziom siły sygnału ustawiony przez nadajnik odbiorczy;
7. Funkcja wyciszenia
8. Wyświetla czułość odbioru ustawioną w trybie ręcznym pod funkcją wyszukiwania linii;
9. Tryb funkcji wyszukiwania ręcznego
10. Automatyczny tryb funkcji polowania
11. Funkcja pióra testowego AC;

Specyfikacja: Odbiornik:

• Ekran LCD: 52*35mmTN ekran z podświetleniem
• Odebrany wyświetlacz siły sygnału: ok
• Rozpoznaj ostrzeżenie o niskim poziomie baterii nadajnika: ok
• Odebrana częstotliwość sygnału: 125KHz
• Maksymalny zasięg odbioru: wykrywanie zwarcia: ok
• Wykrywanie obwodu otwartego: ok
• Automatyczne przemiatanie częstotliwości: ok
• Tryb odbioru: ręczny/automatyczny
• Funkcja NCV: AC: 50 ~ 400 V (50 ~ 60 Hz) + / -2.5%
• Głębokość śledzenia: Głębokość śledzenia zależy od medium i konkretnego zastosowania
• Zastosowanie monopolarne: około 0 ~ 1 m
• Zastosowanie dwubiegunowe: około 0 ~ 0.5 m
• Oddzielny przewód powrotny: do 2.5m
• Identyfikacja napięcia sieciowego: około 0-0.4m
• Wyświetlacz: LCD, z wyświetlaczem funkcyjnym i wykresem słupkowym
• Zasilanie: bateria litowa 3.7 V 1400 mAh
• Minimalny prąd: 100mA
• Maksymalny prąd: 300mA
• Działanie: 0℃~40℃. Maksymalna wilgotność względna 80% (bez kondensacji)
• Przechowywanie: -20℃~60℃. Maksymalna wilgotność względna 80% (bez kondensacji)
• Wysokość: maksymalnie 2000m
• Wymiary (wysokość x szerokość x głębokość): 226*73*29mm
• Waga z baterią: 235g

Analiza interfejsu nadajnika

1. Funkcja woltomierza
2. Pokazuje kod, który ma być emitowany
3. Napięcie prądu stałego
4. Napięcie prądu przemiennego
5. Zawsze świeci po wykryciu zewnętrznego napięcia AC, w przeciwnym razie nie świeci.
6. Wyświetlanie przesyłanego kodowania (funkcja testu wstecznego)
7. Wyświetla przesyłaną siłę sygnału (Funkcja Reverse Test)
8. Przesyłany poziom siły sygnału
9. Funkcja wyciszenia
10. Wyświetla stan transmisji. Podczas transmisji pojawi się przewijany wyświetlacz.

Specyfikacja:Nadajnik:

• Ekran LCD: 52*35mmTN ekran z podświetleniem
• Częstotliwość sygnału nadajnika: 125KHz
• Sygnał Vp-p: Samokontrola nadajnika: Tak
• Testowanie napięcia obwodu: AC: 12 ~ 400 V (50 ~ 60 Hz) + / -2.5%
• DC: 12~400V+/-2.5%
• Typ interfejsu: gniazdo multimetru
• Maksymalny prąd roboczy: Wymiary: 158*80*33mm
• Zakres napięcia identyfikacji napięcia zewnętrznego: DC 12 ~ 400 V±2.5%/AC 12 ~ 400 V (50 ~ 60 Hz)±2.5%
• Wyświetlacz: LCD z wyświetlaczem funkcji i wykresem słupkowym
• Wytrzymałość dielektryczna napięcia zewnętrznego: maksymalnie 400VAC/DC
• Kategoria przepięciowa: CAT II 300V
• Poziom zanieczyszczenia: 2
• Zasilanie: bateria litowa 3.7 V 1400 mAh
• Minimalny pobór prądu: 80mA
• Pobór mocy maksymalny prąd: 300mA
• Bezpiecznik: F0.5A 500V.6.3X32mm
• Temperatura pracy: 0℃~40℃. Maksymalna wilgotność względna 80% (bez kondensacji)
• Temperatura przechowywania: -20℃~60℃. Maksymalna wilgotność względna 80% (bez kondensacji)
• Wysokość: maksymalnie 2000m
• Waga z baterią: 235g

Proszę zwrócić uwagę przed zakupem

Proszę sprawdzić jaki rodzaj przewodu chcemy zlokalizować. Tylko do drutu jednożyłowego lub równoległego drutu dwużyłowego, nie do drutu wielożyłowego!!!

• Zakres parametrów: Zakres znaczników drutu - głębokość do 3-4 stopy i długość 2000 stopy.
• Aktualizacja i wskazówki: Użyj baterii 1100 mAh, aby zlokalizować przewody. Wskazówki: Nie używaj na obwodach pod napięciem, aby uniknąć uszkodzenia testera! To urządzenie służy głównie do lokalizowania nieżywego przewodu lub sytuacji niskiego napięcia poniżej 24 V

TRACKER PRZEWODÓW, PODZIEMNY LOKALIZATOR PRZEWODÓW

• Wykrywaj rury wewnątrz ściany i pod ziemią.
• Wykrywaj przerwy i zwarcia w ogrzewaniu podłogowym; wykrywaj przypadkowo zakryte gniazda i skrzynki rozdzielcze. Zlokalizuj i prześledź zakopane i ukryte linie oraz inne ukryte linie

Rodzina, praca dobry pomocnik

• Wykrywaj kabel wewnątrz ściany i pod ziemią
• Łatwo zlokalizuj przewody ogrodzeniowe dla zwierząt, druty metalowe, rury metalowe, druty i wiele innych
• Tester kabli ogrodzeniowych dla psów Przewody sterujące nawadnianiem

SZEROKIE ZASTOSOWANIA

• Bezdotykowy elektryczny długopis testowy NCV
• Pomiar mocy wysokiego napięcia ze stykiem zerowym.
• NOYAFA NF-826 jest szeroko stosowany w budowie kabli komunikacyjnych, budowie kabli zasilających, budowie rurociągów budowlanych, budowie kabli telekomunikacyjnych, budowie obwodów zasilających, konserwacji linii energetycznych i innych dziedzinach. Jest to niezastąpione narzędzie dla personelu konserwacyjnego

TESTER WIELOFUNKCYJNY

• Zmierz napięcie AC/DC
• Może mierzyć napięcie AC/DC 12-400 V
• Światła LED: naprawa nawet w ciemności

Zraszający grunt

• Detektor przewodów elektrycznych
• Nadajnik znacznika linii ma funkcję woltomierza AC i DC, odbiornik lokalizatora rurociągów może wybrać tryb automatyczny i ręczny, obsługuje tryb Uac, z automatycznym przemiataniem częstotliwości, podświetleniem ekranu, trybem wyciszenia, automatycznym wyłączaniem i innymi funkcjami
• Użyj detektora kabli thenf-826 Gdy wystąpi problem z kablem, zdiagnozuje dla Ciebie lokalizację usterki, bez konieczności kopania całej ścieżki kabla, aby znaleźć lokalizację usterki, bez uszkadzania ścian i podłoża

Parametry funkcji produktu

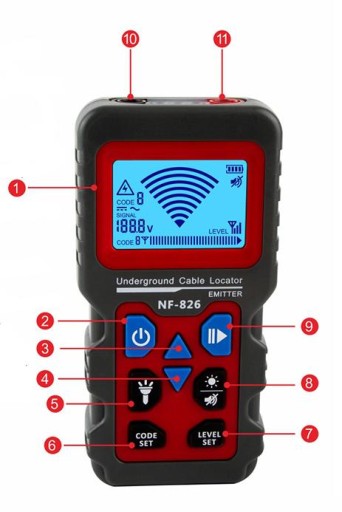

1. Szkic nadajnika
2. Ekran LCD.
3. Klawisz włączania / wyłączania zasilania.
4. W górę Klucza. Podczas ustawiania poziomu mocy lub kodu naciśnij go, aby przejść w górę.
5. W dół klucz. Podczas ustawiania poziomu mocy lub kodu naciśnij go, aby zejść w dół.
6. Kluczyk do włączania / wyłączania latarki.
7. Klucz do ustawienia / potwierdzenia informacji o kodzie, który ma być przesyłany. Naciśnij ten klawisz przez 1 sekundę, aby wejść do ustawienia kodu, i naciśnij go krótko, aby wyjść z ustawienia.
8. Klucz do ustawienia / potwierdzenia poziomu mocy nadawczej (poziom I, II lub III)
9. Klawisz wyciszenia lub podświetlenia
10. Klucz do przesyłania lub zaprzestania przesyłania informacji o kodzie. Otwór uziemiający. Nadajnik jest uziemiony przewodem pomiarowym przez ten otwór.
11. + otwór, otwór wejścia/wyjścia nadajnika. Przetwornik jest podłączony do kabli zewnętrznych za pomocą kabla pomiarowego przez ten otwór w celu wysyłania sygnałów i odbierania wykrytych sygnałów napięciowych.

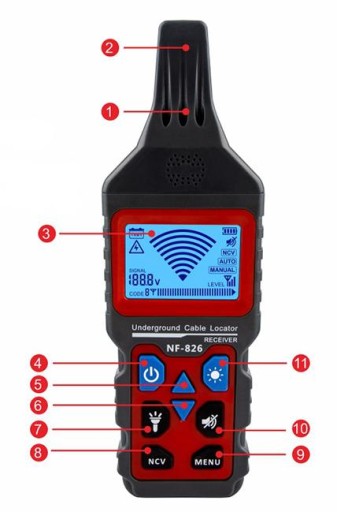

Szkic odbiorcy

1. Flesz.
2. Głowica sondy
3. Ekran LCD
4. Klawisz włącz/wyłącz
5. Klawisz regulacji czułości w trybie ręcznym.
6. Klawisz redukcji czułości w trybie ręcznym.
7. Klawisz włączania / wyłączania latarki.
8. NCV
9. RĘCZNY klucz do przełączania między ręcznym i automatycznym lokalizowaniem kabli.
10. Niemy
11. Podświetlenie

Pytania i odpowiedzi

Pytanie: Jak podłączyć NF-826, gdy używamy go do znalezienia kierunku kabla w ziemi?

• Odpowiedź: Podłącz czerwony klips aligatora do przewodu docelowego, a czarny klips aligatora do ziemi i ustaw nadajnik na bieg 3.

Pytanie: Czy NF-826 może śledzić przewód pod napięciem? Jakie jest maksymalne napięcie, które testuje?

• Odpowiedź: Tak, a maksymalne napięcie, jakie może zmierzyć, to 400V

Pytanie: Czy wykryje podziemne ogrodzenie dla zwierząt?

• Odpowiedź: Tak.

Pytanie: Czy NF-826 może wykryć metalowe rury wodne z ziemią ochronną (PE) zakopane w ziemi?

• Odpowiedź: Nie. Metalowe rury, które zamierzasz wykryć, nie mogą być wyposażone w uziemienie ochronne, a między nimi a podłożem powinien występować duży opór. (Im mniejszy opór, tym krótsza odległość wykrywania).

Pytanie: Jak głęboko NF-826 może wykryć?

• Odpowiedź: 0-0.5 metrów do użytku dwubiegunowego, 0-1 metra do użytku jednobiegunowego, a pojedyncza pętla może osiągnąć 2.5 metrów.

Pytanie: Czy wykrywa podziemną linię energetyczną 120/220 VAC prowadzącą do domu z głównej drogi?

• Odpowiedź: Tak.

Pytanie: Czy NF-826 może znaleźć punkt przerwania kabla pancernego? A co z kierunkiem?

• Odpowiedź: Nie, ponieważ pancerz izoluje sygnał, trudno jest znaleźć punkt przerwania takich kabli. Możesz prześledzić opancerzony drut w niewielkiej odległości.
