Tokarski 3 Jaw Holder 250 мм Camlock D8

UCHWYT TOKARSKI 3 SZCZĘKOWY 250mm . SAMOCENTRUJĄCY

Model z bezpośrednim mocowaniem na stożek D8.

marka - FUERDA . PRODUKT IMPORTOWANY .

numer katalogowy : 08772

Seria Dk11-250 D8

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

- FABRYCZNIE NOWY .

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ

- UCHWYT ZOSTAŁ WYPRODUKOWANY W STANDARDZIE  DIN 55029

STOŻEK D8

A - to średnica podziałowa CAMLOCKOW do wrzeciona tokarki - 133,4mm

Max - to wymiar stożka w maksymalnym miejscu - 106,385

Min - to wymiar stożka w minimalnym miejscu - 103,125

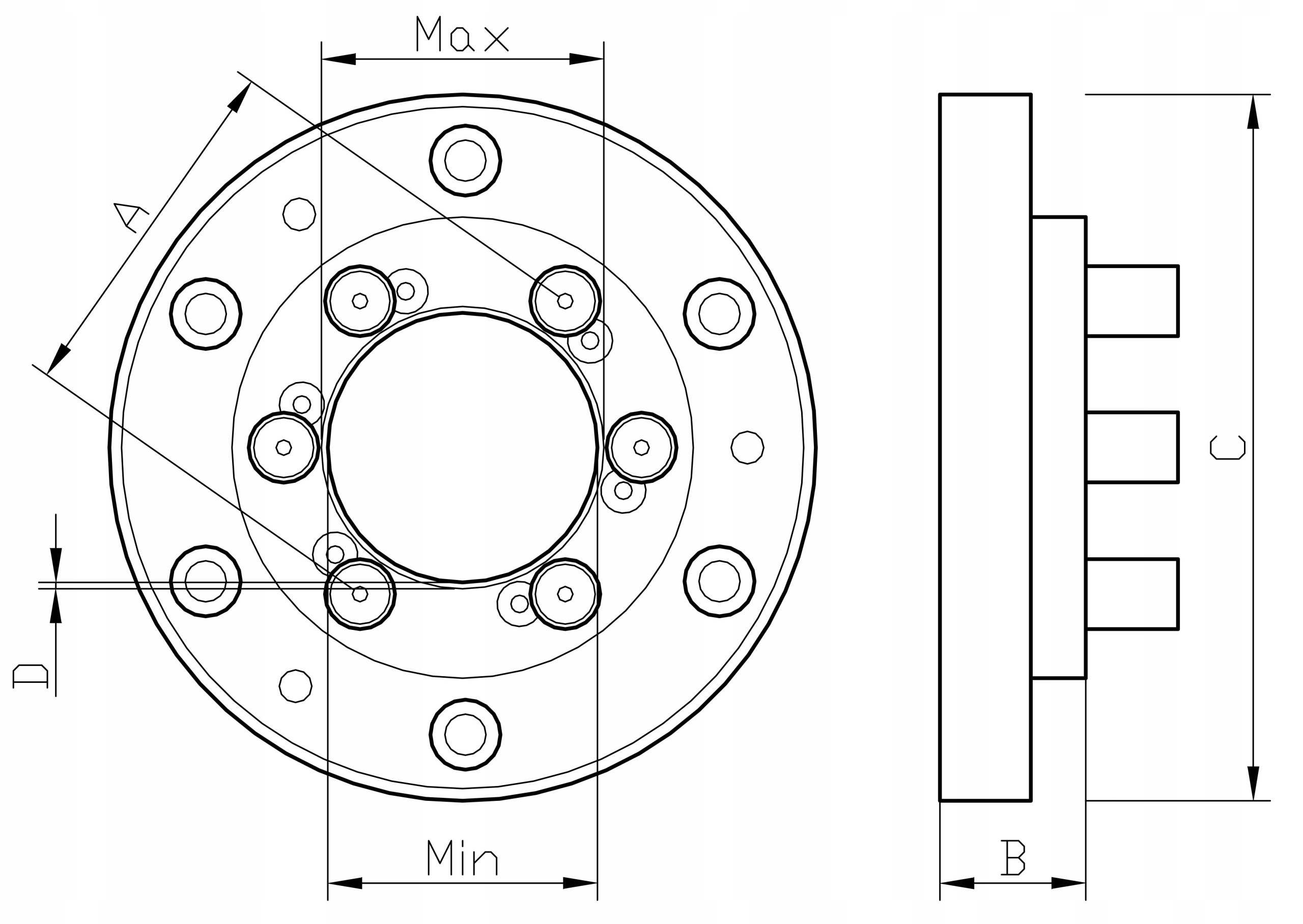

Podajemy jeszcze jeden rysunek techniczny wraz z wymiarami mocowania :

UWAGA- UŻYTY ZOSTAŁ RYSUNEK TARCZY W CELU WYMIAROWANIA - lecz przedmiotem aukcji jest uchwyty z bezpośrednim mocowaniem.

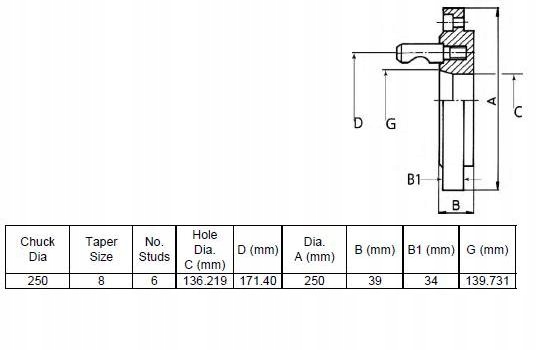

Chuck Dia - rozmar uchwytu

Taper size - rodzaj stożka

No Studs - ilość śrub

Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu

OPIS :

- FABRYCZNIE NOWY .

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ

- UCHWYT ZOSTAŁ WYPRODUKOWANY W STANDARDZIE

DIN 55029 - BEZPOŚREDNI MONTAŻ CAMLOCK  8
