Regulator Temperatury TIGRA

• podajnik* dmuchawa* pompa C.O.* pompa CWU* pompa podłogowa* pompa cyrkulacyjna

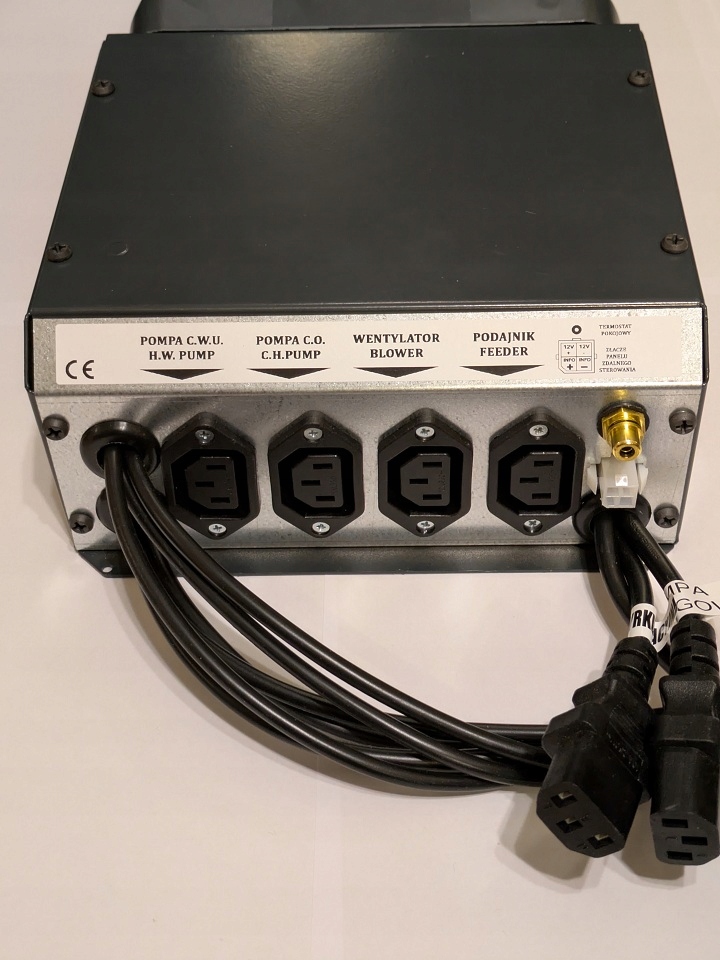

Domyślnie pod pompa C.O. i CWU (wtyczki do tych pomp w zestawie)

Regulator temperatury kotłów z podajnikiem "TIGRA". Nowoczesna konstrukcja umożliwiająca sterowanie czterema pompami c.o. Sterownik współpracujący z pilotami zdalnego sterowania.

Sterownik "TIGRA" należy do jednej z najnowocześniejszych konstrukcji. Regulator powstał z myślą o wymagających użytkownikach, którzy szukają wygody i komfortu użytkowania. Bardzo estetyczna, metalowa obudowa lakierowana proszkowo, zdejmowany panel sterujący, duży kolorowy wyświetlacz LCD wspomagany przez drugi, niezależny wyświetlacz LED pokazujący cały czas aktualną temperaturę zadaną, obsługa czterech pomp, sześć wbudowanych fabrycznie czujników, współpraca z panelami zdalnego sterowania to tylko część zalet wyróżniających ten model spośród innych konstrukcji.

NAJWAŻNIEJSZE CECHY REGULATORA

• Obsługa 4 pomp (pompa c.o, pompa c.w.u, pompa podłogowa i cyrkulacyjna), podajnika oraz wentylatora
• Współpraca z dowolnym termostatem pokojowym lub termostatem dedykowanym
• Współpraca z dodatkowym czujnikiem otwarcia kosza
• Funkcja wybiegu pompy c.w.u
• Kalendarz „all in one”
• Fabrycznie podłączonych 6 czujników
• Praca w 3 językach (do wyboru w menu)
• Funkcja DZIEŃ/NOC
• Tryby: EKO, TERM, NOR, KAL, D/N
• Kontrola braku paliwa
• Autowygaszanie i autorozpalanie
• Możliwość wyłączenia podajnika na stałe (w przypadku palenia na ruszcie dodatkowym)
• 24 strefy czasowe
• Funkcja dogrzewania zasobnika c.w.u. ponad temperaturę zadaną!
• Sygnalizacja dźwiękowa stanów alarmowych
• Sygnalizacja zmiennym kolorem wyświetlacza (również w panelach mieszkalnych)
• Sygnalizacja błędów czujników
• Alarm podajnika
• Kontrola temperatury podajnika

Czytelny ekran po lewej stronie zmienia także kolory

Wyświetlanie - kolor niebieski

Przygaszenie, gdy sterownik nie jest używany

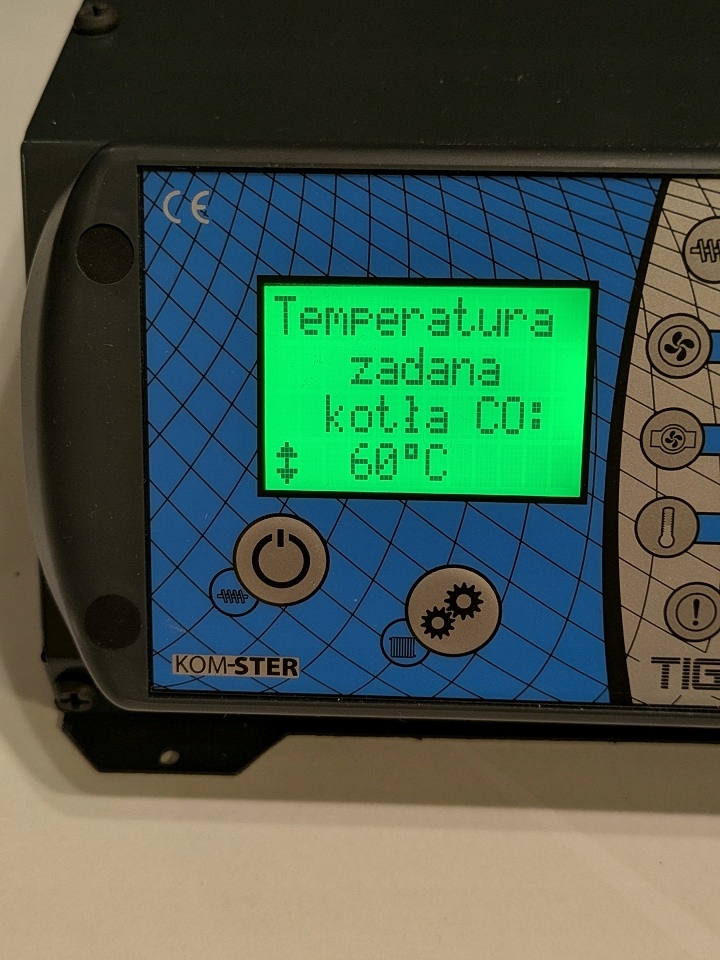

Edycja parametru do zmiany - kolor zielony...

Dane Techniczne

Napięcie zasilania  -  230V / 50Hz

Pobór prądu samego regulatora  -  6W

Zakres pracy czujników  -  0-100st.C

Temperatura pracy  -  0-40st.C

Obciążenie wyjść (bezpiecznik 6,3A):

• Podajnik-1,0A
• Pompa C.O.-0,8A
• Pompa CWU - 0,8A
• Dmuchawa - 0,8A
• Pompa podł. - 0,8A
• Pompa cyrk. - 0,8A

Anty Stop Pompy Obiegowej - 1min co 7dni

Automatyczne załączanie pompy (antyzamarzanie) - poniżej 5st.C

Załączenie termostatu awaryjnego zewnętrznego - powyżej 85st.C

Ilość stref czasowych - 24 na każdy dzień

Możliwość podłączenia zdalnych paneli - TAK/max 4panele

Obsługa pompy CWU - TAK

Obsługa pompy cyrkulacyjnej - TAK

Obsługa pompy podłogowej - TAK

Zabezpieczenie termiczne STB - TAK

Parametry konfiguracyjne

Temp.Zadana  60 , zakres 40-90st.C

Korekcja nocna -3 , zakres -10...+10st.C

Korekcja ekonomiczna -3 , zakres 0...-10st.C

Temp zał.pompy C.O.  35, zakres wył...25-70st.C

Temp zadana CWU  Wył, szczegóły w instrukcji st.C

Czas podawania 12, zakres wył..1-250sek

Czas między podawaniem  90sek, zakres 1s-30min

Krotność podawania 2, zakres wył...1-20

Czas przedmuchu 12sek, zakres wył...5-59sek

Czas pomiędzy przedmuchami 8min, zakres 1-99min

Obroty dmuchawy 40%, zakres 10-100%

Obroty w stanie nadzoru 40%, zakres 10-100%

Temp.wył regulatora 30st.C, zakres 25-35 st.C

Parametry serwisowe

Temp min. 40st.C, zakres 40-55st.C

Temp. max. 80, zakres 60-90st.C

Histereza 2, zakres 1-5st.C

Min moc dmuchawy 23, zakres 20-70%

Max moc dmuchawy 47, zakres 20-70%

Czas wykrycia braku opału 90min, zakres wył..90min

Czas odłączenia pompy 3min, zakres 1-250min

Priorytet zasobnika CWU NIE, zakres TAK/NIE

Temp alarmu podajnika 70st.C, zakres wył...35-90st.C

Czas przesypywania 5min, zakres 1-30min

Temp wył pompy cyrk. WYŁ, zakres WYŁ..70st.C

Temp zadana podłogówki WYŁ, zakres WYŁ...50st.C

Język  Polski, wybór Polski/Czeski/Angielski

Czas rozpalania 4godz., zakres 1-12godz

Czas wygaszania 4godz., zakres 1-12godz

Sterownik „TIGRA” umożliwia pracę w jednym z pięciu niżej wymienionych trybów:

- NOR- Normalny

- D/N – Sterownik automatycznie zmniejsza temperaturę na noc w godz. 23-6 o wartość ustawioną w menu (Korekcja Nocna)

- EKO- Sterownik automatycznie zmniejsza temperaturę niezależnie od pory dnia o wartość ustawioną w menu (Korekcja Ekonomiczna)

- KAL- Praca według kalendarza. Sterownik w tym trybie realizuje program ustawiony przez użytkownika. Można ustawić korekcję temperatury oraz włączanie/wyłączanie poszczególnych pomp w zależności od godziny. Ustawienie kalendarza opisano w instrukcji (pkt 14.2)

- TER – Praca z termostatem pokojowym. Sterownik w momencie osiągnięcia w pomieszczeniu temperatury zadanej przechodzi w stan wymuszonego nadzoru oraz cyklicznie włącza/wyłącza pompę c.o.
