БЫСТРОРАЗЪЕМНЫЕ СОЕДИНИТЕЛИ ДЛЯ ЛЕСТНИЧНОГО ВЫКЛЮЧАТЕЛЯ SIMON 10 CW6C.01/11 БЕЛЫЕ

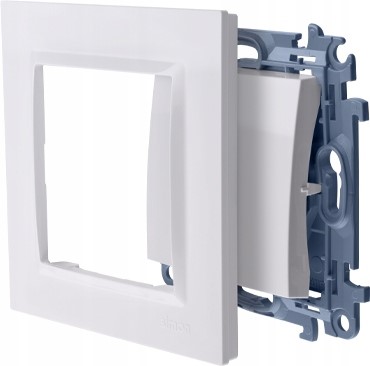

Łącznik schodowy biały CW6C.01/11 marki KONTAKT SIMON serii 10 przeznaczony jest do montażu podtynkowego za pomocą zacisków śrubowych. Wykonany z wysokiej jakości tworzywa sztucznego. Kształt i kolor sprawi, że będzie pasował do tradycyjnie lub nowocześnie urządzonych pomieszczeń. Uniwersalna konstrukcja umożliwia łatwy, szybki i bezpieczny montaż zarówno w ramce pojedynczej, jak i wielokrotnej.

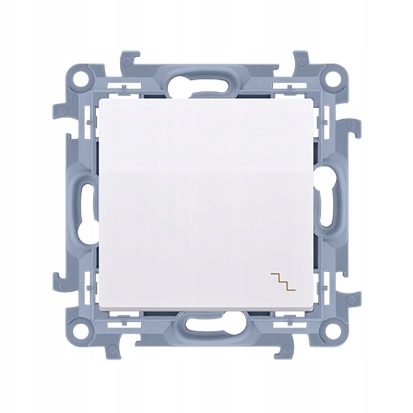

SIMON 10 łącznik schodowy CW6C.01/11

PARAMETRY PRODUKTU:

Dane podstawowe

• Seria: Simon 10
• Nazwa produktu/Rodzaj: łącznik schodowy
• Kolor: biały
• RAL (zbliżony): RAL 9003
• Typ produktu: moduł
• Prąd znamionowy świetlówkowy: 10 AX
• Napięcie znamionowe: 250 V
• Rodzaj podłączenia / Typ zacisku: szybkozłącza
• Stopień ochrony IP: IP20/IP44
• Uwagi: Do uzyskania klasy bryzgoszczelności IP44 zastosować uszczelkę ramki
• Podświetlenie: nie

Dane szczegółowe

• Klasa ETIM: EC001590 Łącznik instalacyjny
• Nadruk/Piktogram: symbol „schody”
• Rodzaj materiału: tworzywo sztuczne, PC, bezhalogenowe
• Zabezpieczenie powierzchni: naturalne
• Wykończenie powierzchni: błyszczące
• Sposób montażu [ETIM]: montaż podtynkowy
• Sposób mocowania: pazurki / wkręty
• Wysokość produktu: 77 mm
• Szerokość produktu: 77 mm
• Głębokość produktu: 41 mm
• Głębokość wbudowania: 25 mm
• Metoda eksploatacji/Sposób działania: klawisz kołyskowy
• Ilość klawiszy / dźwigni: 1
• Układ połączeń: Łącznik schodowy (bistabilny)

Jak skompletować osprzęt elektryczny?

Aby skompletować osprzęt elektryczny, należy pamiętać o kilku kluczowych zasadach:

• Kompatybilność serii: Produkty z serii Simon 10 są kompatybilne wyłącznie z innymi elementami tej samej serii.
• Unikanie mieszania serii: Nie wolno łączyć produktów z różnych serii, np. produkt z serii Simon 10 nie będzie pasował do ramki z serii Simon 54.
• Konieczność dopasowania ramek: Produkty są sprzedawane bez ramek, dlatego należy dobrać odpowiednią ramkę z tej samej serii, aby uzyskać kompletny zestaw.
• Dowolne układy w ramkach wielokrotnych: W ramkach wielokrotnych można dowolnie komponować różne produkty.
• Do uzyskania klasy bryzgoszczelności IP-44: należy zastosować uszczelkę ramki, np. ramki 1-krotnej - CU1.
