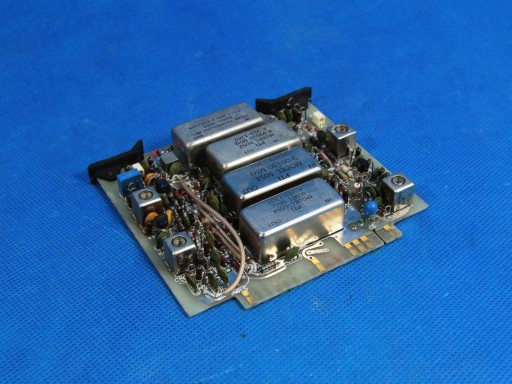

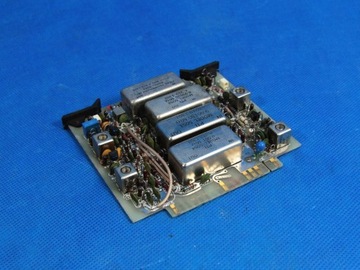

Oferujemy Państwu moduł częstotliwości pośredniej 9MHz wykorzystywany w amerykańskich radiostacjach firmy Harris.

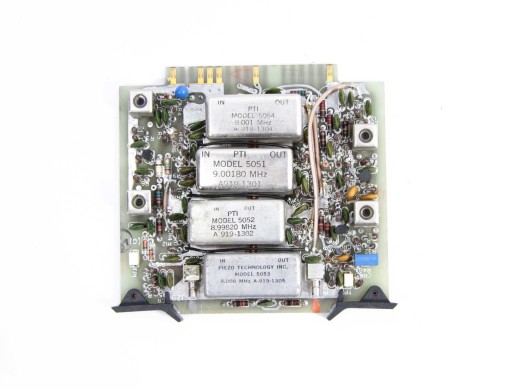

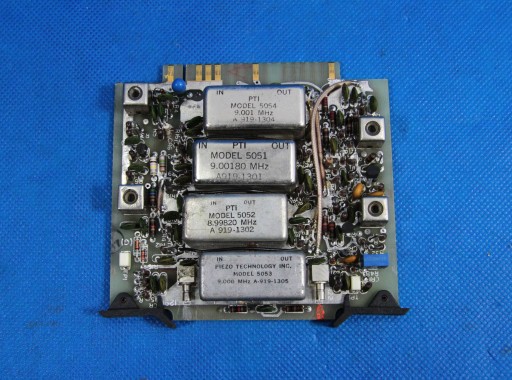

W module zamontowane są 4 filtry kwarcowe CW, LSB, USB oraz AM/FM.

Filtry do SSB są w postaci 2 oddzielnych filtrów. Każdy z filtrów jest symetryczny jednak zastosowano 2 filtry tak, aby częstotliwość BFO wynosiła równe 9MHz

Dzięki temu przy zmianie wstęgi nie trzeba zmieniać częstotliwości odczytu.

Rozwiązanie to umożliwia również odbiór 2 niezależnych wstęg bocznych.

Pasma przenoszenia filtrów wynoszą:

CW- 320Hz

SSB- 2,85kHz

AM/FM- 36kHz

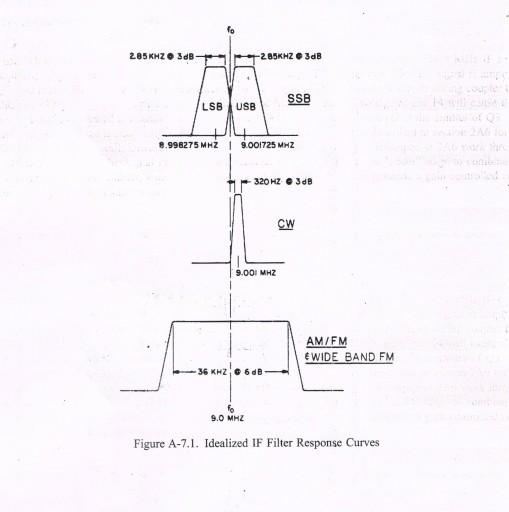

Charaterystyki filtrów i schemat na skanie.

Zastosowane filtry kwarcowe są bardzo dobrej jakości, zaprojektowane specjalnie do sprzętu wojskowego.

Są produkcji amerykańskiej.

Pierwszy tranzystor w module jest typu FET 2N5486.

Jest to specjalny tranzystor WCZ o mocy 0,35W

Po filtrach następują 2 stopnie wzmocnienia na tranzystorach 2N4126.

Moduł wykorzystywany był również w transceiverach i posiada komutację nadawanie-odbiór.

Przełączanie filtrów odbywa się za pomocą diod.

Zasilanie całego modułu 12V

Układ posiada wejście ARW.

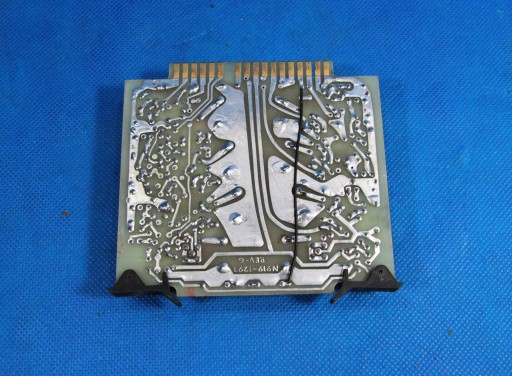

Wymiary płytki 12cm x 12cm x 2cm

Oferowany podzespół rewelacyjnie nadaje się do modernizacji istniejących transceiverów lub budowy nowych urządzeń.

Ostatni szerokopasmowy filtr można włączyć na stałe (po przebudowie układu przed stopniem demodulatora).

W związku z wysokim tłumieniem pozapasmowym takie rozwiązanie bardzo poprawia własności szumowe oraz IP całego urządzenia.

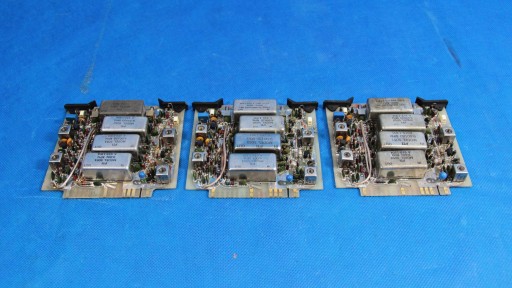

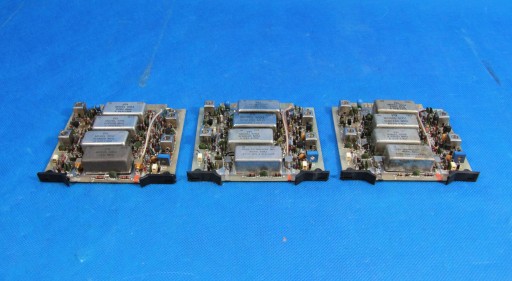

Płytki pochodzą ze sprawnej aparatury.

Ich stan techniczny oceniamy jako b.db.

W związku z tym, że filtry mają cynowane obudowy (nie są niklowane, mogą być przyciemniałe tak jak widać na zdjęciach).

Udzielamy gwarancji rozruchowej.
