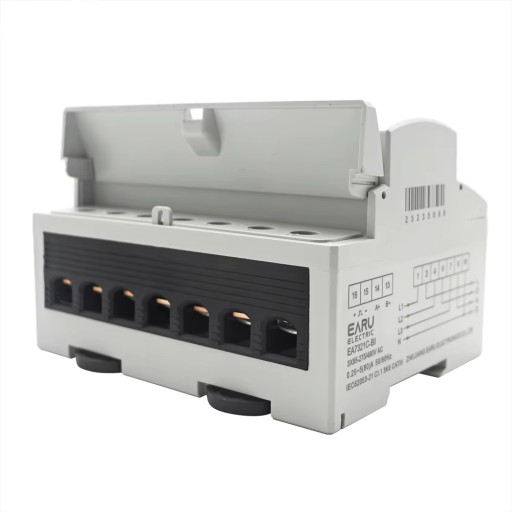

Двунаправленный счетчик электроэнергии 3П 80А TUYA Zigbee измерение потребления и производства

Dwukierunkowy inteligentny 3-fazowy licznik energii TUYA

Nowoczesny licznik energii elektrycznej, który umożliwia precyzyjne monitorowanie zarówno zużycia, jak i produkcji energii. Dzięki 3 przekładnikom 80A oraz wbudowanemu modułowi Zigbee, jest to idealne rozwiązanie dla użytkowników chcących mieć pełną kontrolę nad swoim zużyciem energii w domu lub firmie. Licznik współpracuje z aplikacjami TUYA i Smart Life, co pozwala na zdalny dostęp oraz automatyzację.

⚠️Wymagana jest bramka TUYA Zigbee.

Najważniejsze cechy

✅ Trzyfazowy licznik energii z możliwością dwukierunkowego pomiaru – monitorowanie energii pobieranej z sieci oraz produkowanej np. przez instalacje fotowoltaiczne.

✅ Trzy przekładniki 80A – łatwy montaż i bezinwazyjny pomiar parametrów sieci elektrycznej.

✅ Kompatybilność z aplikacjami TUYA i Smart Life – zdalne monitorowanie i sterowanie przez urządzenia z Android i iOS.

✅ Opcje automatyzacji i zabezpieczeń – możliwość ustawienia procedur (scen), które wysyłają powiadomienia oraz automatycznie odłączą urządzenia po przekroczeniu wyznaczonych limitów mocy, prądu czy napięcia.

✅ Ochrona i bezpieczeństwo – podgląd zużycia energii w czasie rzeczywistym pozwala na szybkie wykrycie nieprawidłowości.

✅ Indywidualne statystyki zużycia dla każdej fazy.

✅ Wyświetlacz LCD przedstawiający dane w sposób sekwencyjny.

Opis funkcji aplikacji TUYA

Aplikacja TUYA umożliwia zdalne włączanie lub wyłączanie obwodów instalacji elektrycznej.

• Total Energy (kW.h) - Całkowite zużycie energii (kW.h)
• Gross Generation (kW.h) - Całkowita generacja energii (kW.h)
• Energy (kW.h) - Zakresy bieżącego zużycia energii (kW.h)
• Total Power (kW) - Całkowita moc (kW)

Aplikacja umożliwia monitorowanie następujących parametrów dla każdej z trzech faz (Phase A, Phase B, Phase C):

• Current (A) - Aktualny pobór prądu
• Active Power (kW) - Bieżący pobór mocy
• Voltage (V) - Aktualne napięcie zasilania

Aplikacja TUYA zapewnia wygodny dostęp do wszystkich powyższych danych, umożliwiając łatwe zarządzanie i monitorowanie zużycia energii w czasie rzeczywistym z dowolnej lokalizacji.

Opis obszaru wyświetlacza LCD

A: Obszar wyświetlania danych pomiarowych.

B: Ikona informacji o rozdzieleniu faz.

C: Ikona blokady reprezentująca aktualny stan zablokowania.

D: Ikona pomocnicza wyświetlacza.

E: Ikona stanu baterii wyświetlająca poziom naładowania baterii.

F: Wyświetla jednostkę danych.

G: Ikona sygnału bezprzewodowego.

H: Ikony stanu przekaźnika i alarmu urządzenia.

I: Ikona wyświetlania charakterystyki obciążenia.

J: Ikona maksymalnego zapotrzebowania.

K: Ikona wskaźnika skomponowanej taryfy wskazuje zakres taryfy, do którego należy aktualna energia elektryczna. Wyświetlany numer taryfy reprezentuje aktualny zakres taryfy. Na przykład: T2 reprezentuje, że segment taryfy T2 jest aktywny, a skumulowana energia elektryczna będzie włączona w odpowiedni obszar taryfy T2.

L: Ikona kierunku wskazuje zużycie energii w przód i wstecz.

M: Ikona stanu komunikacji.

N: Ikona sumy reprezentuje parametr, dla którego aktualnie wyświetlane są dane.

Specyfikacja techniczna

• Model: EARU EA7361C-CT-BI
• Wymiary (Szer. x Wys. x Głęb.): 126 x 98 x 80 mm
• Montaż: Montaż na szynie DIN TH35-7.5
• Materiał obudowy: UL 94 V-0 (materiał trudnopalny)
• Zakres temperatur pracy: Od -25°C do +55°C
• Zakres temperatur przechowywania: Od -40°C do +80°C
• Wilgotność: < 90%, bez kondensacji
• Stopień zanieczyszczenia: 2
• Wysokość instalacji: < 2000 m n.p.m.
• Odporność na wibracje: Od 10 Hz do 150 Hz, zgodnie z normą IEC 60068-2-6

Parametry cewki pomiarowej (przekładnika)

• Iłość sztuk w zestawie: 3
• Średnica cewki: 24 mm
• Prąd znamionowy: 80/5A (przekładnik przekształca prąd pierwotny (do 80 A) na prąd wtórny 5 A)
• Klasa dokładności: 3 (maksymalne odchylenie pomiaru wynosi 3%)
• Obciążenie: 5VA (maksymalne obciążenie obwodu wtórnego dla zachowania dokładności)
• Spełnia normy IEC 60044-1 oraz IEC 61869-2

Charakterystyki elektromagnetyczne

• Odporność na wyładowania elektrostatyczne: Poziom 4, zgodnie z IEC 61000-4-2(1)
• Odporność na pole elektromagnetyczne: Poziom 3, zgodnie z IEC 61000-4-3(1)
• Odporność na szybkie impulsy elektryczne: Poziom 4, zgodnie z IEC 61000-4-4(1)
• Odporność na przepięcia: Poziom 4, zgodnie z IEC 61000-4-5(1)
• Odporność na zakłócenia przewodzone: Poziom 3, zgodnie z IEC 61000-4-6(1)
• Odporność na pola magnetyczne: Zgodnie z IEC 61000-4-8(1)
• Odporność na zapady napięcia: Zgodnie z IEC 61000-4-11(1)
• Emisja promieniowana: Klasa B, zgodnie z EN55011
• Emisja przewodzona: Klasa B, zgodnie z EN55011
• Harmoniczne: Zgodnie z IEC 61000-3-2(1)

Komunikacja magistrali

• Interfejsy i protokoły: Dwukablowy RS485; protokoły Modbus RTU (domyślny) oraz DL/T645-2007
• Prędkość transmisji: 1200, 2400, 4800, 9600 bps (domyślnie 9600 bps)

Komunikacja bezprzewodowa:

• Protokół: Zigbee 3.0
• Aplikacje: TUYA, SmartLife

Brak wsparcia ZHA, Zigbee2MQTT

Zestaw zawiera:

• Licznik
• Trzy przekładniki
• Instrukcja obsługi

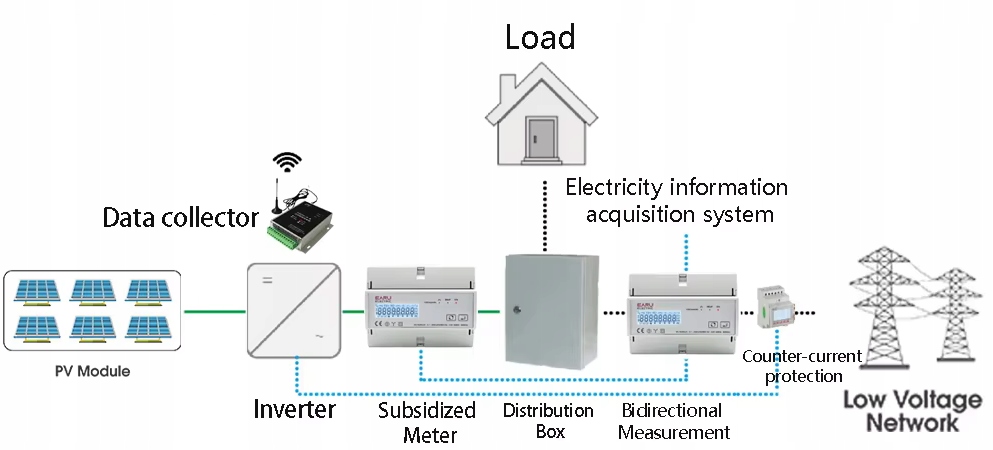

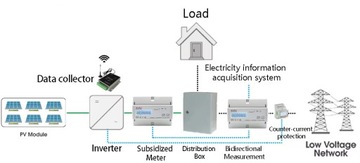

Przykładowy schemat zastosowania:

1. Data collector: Urządzenie odpowiedzialne za zbieranie danych, takich jak zużycie lub produkcja energii, i przesyłanie ich do systemu monitorowania.
2. PV Module: Moduły fotowoltaiczne, potocznie nazywane panelami słonecznymi, które wytwarzają energię elektryczną z promieni słonecznych.
3. Inverter: Przetwarza prąd stały (DC) generowany przez panele słoneczne na prąd zmienny (AC) wykorzystywany przez większość urządzeń domowych.
4. Subsidized Meter: Licznik zainstalowany do monitorowania dotowanej produkcji lub zużycia energii, często stosowany w instalacjach solarnych.
5. Distribution Box: Rozdzielnica elektryczna, która rozprowadza energię elektryczną do różnych obwodów w budynku lub instalacji.
6. Bidirectional Measurement (ten licznik): System pomiarowy zdolny do rejestrowania zarówno przepływów energii do sieci, jak i z sieci.
7. Counter-current protection: System ochrony zapobiegający przepływowi prądu wstecznego, który mógłby uszkodzić urządzenia lub stworzyć zagrożenia bezpieczeństwa.
8. Electricity information acquisition system: System zaprojektowany do zbierania i przetwarzania danych dotyczących zużycia i generacji energii elektrycznej w celu analizy i kontroli.
9. Load: Oznacza gospodarstwo domowe lub innych odbiorców energii elektrycznej w systemie.
10. Low Voltage Network: Sieć elektryczna pracująca na niskim napięciu, przeznaczona do dystrybucji energii elektrycznej do użytkowników końcowych.

Opis wyświetlanych parametrów na liczniku:

1. Total conjunction active power – całkowita moc czynna pobierana przez system (kW).
2. Rate band (T1/T2/T3/T4) – wskaźnik taryfy (przykładowa wartość).
3. Total active energy – całkowita ilość zużytej energii czynnej (kWh).
4. Frequency – częstotliwość prądu w sieci (Hz).
5. A phase real current – wartość natężenia prądu w fazie A (A).
6. B phase real current – wartość natężenia prądu w fazie B (A).
7. C phase real current – wartość natężenia prądu w fazie C (A).
8. A phase real voltage – wartość napięcia w fazie A (V).
9. B phase real voltage – wartość napięcia w fazie B (V).
10. C phase real voltage – wartość napięcia w fazie C (V).
11. A phase real active power – moc czynna w fazie A (kW).
12. B phase real active power – moc czynna w fazie B (kW).
13. C phase real active power – moc czynna w fazie C (kW).
14. A phase real reactive power – moc bierna w fazie A.
15. B phase real reactive power – moc bierna w fazie B.
16. C phase real reactive power – moc bierna w fazie C.
17. A phase real power factor – współczynnik mocy dla fazy A.
18. B phase real power factor – współczynnik mocy dla fazy B.
19. C phase real power factor – współczynnik mocy dla fazy C.
