Waveshare RP2350 Tiny Development Board Совместимость с Raspberry Pi Pico 2 RP2350A

Waveshare RP2350-Tiny – Płytka Rozwojowa z Dwurdzeniowym RP2350A

Waveshare RP2350-Tiny kompaktowa płytka rozwojowa oparta na mikrokontrolerze RP2350A. Dzięki innowacyjnej konstrukcji składającej się z dwóch płytek PCB — głównej z mikrokontrolerem oraz dodatkowej z modułem USB i przyciskami do programowania — urządzenie jest wyjątkowo cienkie i kompaktowe, co pozwala na łatwą integrację w projektach o ograniczonej przestrzeni montażowej.

Specyfikacja Techniczna:

• Mikrokontroler: RP2350A z dwurdzeniowym procesorem Arm Cortex-M33 i dwurdzeniowym procesorem Hazard 3 RISC-V (taktowanie do 150 MHz)
• Pamięć: 520 KB SRAM oraz 4 MB pamięci Flash na płytce
• Złącza: 8-pinowe złącze FPC z możliwością podłączenia adaptera USB Type-C
• Złącza krawędziowe GPIO
• Obsługa USB: USB 1.1 z trybem hosta i urządzenia, wsparcie dla programowania metodą drag-and-drop
• Tryby oszczędzania energii: Tryby uśpienia i niskiego zużycia energii

Wyprowadzenia GPIO

• 28 wielofunkcyjnych pinów GPIO (20 dostępnych poprzez złącza krawędziowe, pozostałe poprzez punkty lutownicze)
• 2 × SPI, 2 × I2C, 2 × UART
• 4 × 12-bitowe ADC
• 16 × kanałów PWM z możliwością sterowania
• 12 programowalnych maszyn stanów I/O (PIO) dla obsługi niestandardowych peryferiów

Opis płyty

1. Złącze FPC Odstęp 0,5 mm, 8 PIN
2. ME6217C33M5G Regulator niskonapięciowy, wyjście 800 mA (maks.)
3. P25Q32SH-UXH-IR 4MB pamięci NOR-Flash

1. RP2350A Dwurdzeniowy, o podwójnej architekturze, częstotliwość pracy do 150 MHz
2. WS2812 Wskaźnik LED RGB

Wymiary

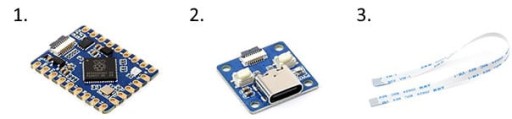

Zawartość zestawu RP2350-Tiny-Kit:

1. RP2350-Tiny x1
2. Adapter USB  x1
3. Taśma 8PIN FPC ~15cm x1

Wiki: www.waveshare.com/wiki/RP2350-Tiny
