2-канальный модуль расширения с симисторами для Raspberry Pi

Dwukanałowy moduł rozszerzeń z triakami dla Raspberry Pi, zintegrowany MCU, sterowanie komendami, komunikacja UART / I2C

PODSTAWOWE FUNKCJE:

• Sterownik MCU STM32F0, wymaga minimalnych zasobów Raspberry Pi, komunikacja UART / I2C
• Obwód tłumiący RC, chroni triak przed wahaniami mocy
• Moc wyjściowa do 4400 W, wyposażony w radiator w celu rozpraszania ciepła
• Izolacja transoptorowa, zapobiegająca zakłóceniom z obwodu wysokiego napięcia
• Wskaźnik reprezentujący stan pracy triaka
• Dodatkowy interfejs UART i I2C do pracy z innymi sterownikami
• Szybkość transmisji danych: do 921,6 kb / s dla UART, do 1024 kb / s dla I2C
• Zawiera przykładowe źródła programów (przykłady w C i Python)

Zaprojektowany specjalnie dla serii Raspberry Pi

Standardowe złącze Raspberry Pi 40PIN GPIO, dostosowany do PCB z serii Raspberry Pi

Możliwe aplikacje: Co znajdziemy na module?

1. Triaki BTA24-600 o dużej mocy
2. Transoptor MOC3021S, sterownik triaka
3. Transoptor LTV-824S
4. Obwód tłumienia RC
5. Wzmacniacz LM358DR OP
6. Główny sterownik STM32F030F4P6
7. Układ zasilania RT9193-33PB
8. Wskaźniki stanu triaków.
9. Bezpiecznik topikowy 20 A.
10. Standardowe złącze Raspberry Pi 40PIN GPIO
11. Interfejs sterowania MCU, do użytku z innymi sterownikami, takimi jak np. Arduino
12. Wejście AC
13. Wyjście AC
14. Wybór magistrali danych Raspberry PiA: użyj magistrali Raspberry Pi I2CB: użyj magistrali Raspberry Pi UART
15. Wybór trybuA: tryb I2CB: tryb UART

STM32F0 MCU Onboard

Moduł zbudowany w oparciu o  MCU STM32F030, obsługuje bezpośrednią kontrolę poleceń, łatwy do oprogramowania, wymaga minimalnych zasobów z Raspberry Pi

Duża obciążalność wyjściowa

Moc wyjściowa do 4400 W

Izolacja transoptorowa zapewnia bezpieczeństwo!

Optoizolacja zapobiega zakłóceniom z obwodu wysokiego napięcia

Obsługa urządzeń gospodarstwa domowego

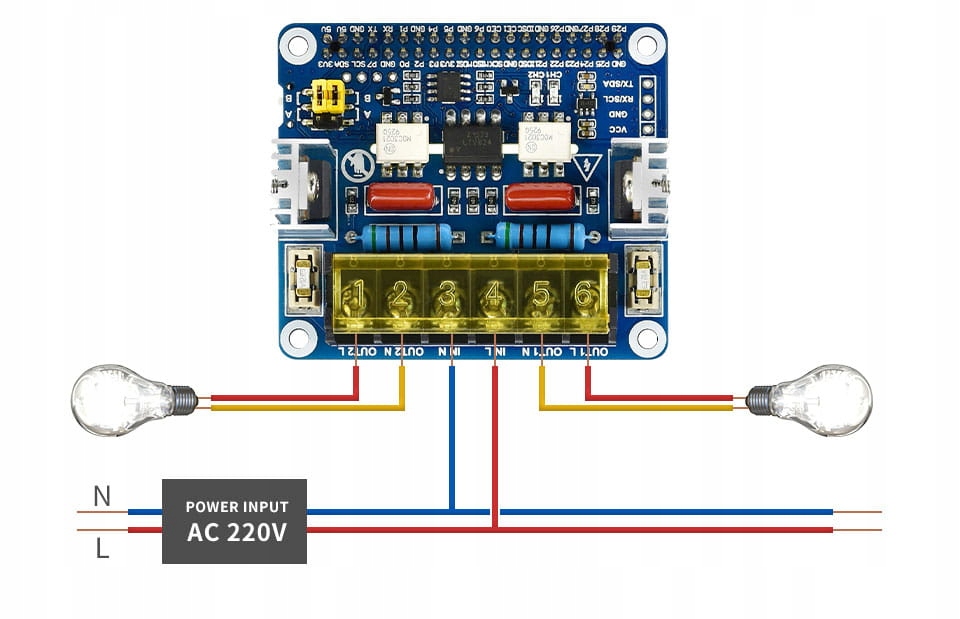

Na przykładzie sterowania urządzeniami gospodarstwa domowego 230VAC

1. Triaki BTA24-600 o dużej mocy
2. Transoptor MOC3021S, sterownik triaka
3. Transoptor LTV-824S
4. Obwód tłumienia RC
5. Wzmacniacz LM358DR OP
6. Główny sterownik STM32F030F4P6
7. Układ zasilania RT9193-33PB
8. Wskaźniki stanu triaków.
9. Bezpiecznik topikowy 20 A.
10. Standardowe złącze Raspberry Pi 40PIN GPIO
11. Interfejs sterowania MCU, do użytku z innymi sterownikami, takimi jak np. Arduino
12. Wejście AC
13. Wyjście AC
14. Wybór magistrali danych Raspberry Pi

    A: użyj magistrali Raspberry Pi I2C

    B: użyj magistrali Raspberry Pi UART

15. Wybór trybu

    A: tryb I2C

    B: tryb UART

Wyprowadzenia Raspberry Pi używane przez moduł

Uwaga: Urządzenie pracuje przy napięciu sieciowym 230V. Podłączanie oraz obsługa powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje i wiedzę techniczną.
