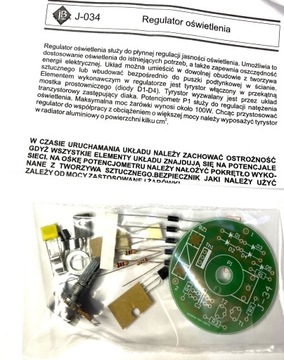

Ściemniacz Regulator oświetlenia 220V do 100W JABel

Ściemniacz Regulator oświetlenia

220V do 100W

do własnoręcznego montażu, lutowania.

Układ  łatwy w montażu .

Czas montażu 60 minut.

Tyrystorowy regulator mocy służy do płynnej regulacji jasności oświetlenia, umożliwia to dostosowanie oświetlenia do istniejących potrzeb, a także zapewnia oszczędność energii elektrycznej.

Układ przystosowany do wbudowania w puszkę podtynkową. Maksymalna moc podłączonych żarówek 100W.

Płytka o średnicy 50mm.

Regulator oświetlenia służy do płynnej regulacji jasności oświetlenia. Umożliwia to dostosowanie oświetlenia do istniejących potrzeb, a także zapewnia oszczędność energii elektrycznej. Układ można umieścić w dowolnej obudowie z tworzywa sztucznego lub wbudować bezpośrednio do puszki podtynkowej w ścianie.

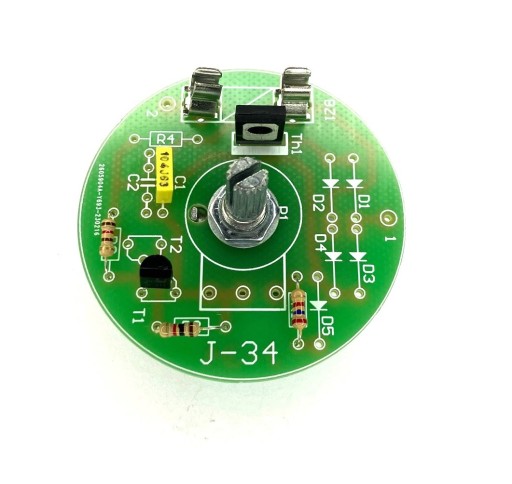

Elementem wykonawczym w regulatorze jest tyrystor włączony w przekątną mostka prostowniczego (diody D1-D4). Tyrystor wyzwalany jest przez układ tranzystorowy zastępujący diaka. Potencjometr P1 służy do regulacji natężenia oświetlenia. Maksymalna moc żarówki wynosi około 100W

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

W CZASIE URUCHAMANIA UKŁADU NALEŻY ZACHOWAĆ OSTROŻNOŚĆ GDYŻ WSZYSTKIE ELEMENTY UKŁADU ZNAJDUJĄ SIĘ NA POTENCJALE SIECI 220V.

NA OŚKĘ POTENCJOMETRU NALEŻY NAŁOŻYĆ POKRĘTŁO WYKONANE Z TWORZYWA SZTUCZNEGO. BEZPIECZNIK JAKI NALEŻY UŻYĆ ZALEŻYOD MOCY ZASTOSOWANEJ ŻARÓWKI.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
