Prawo Ohm'a płytka testowa z diodami led do lutowania

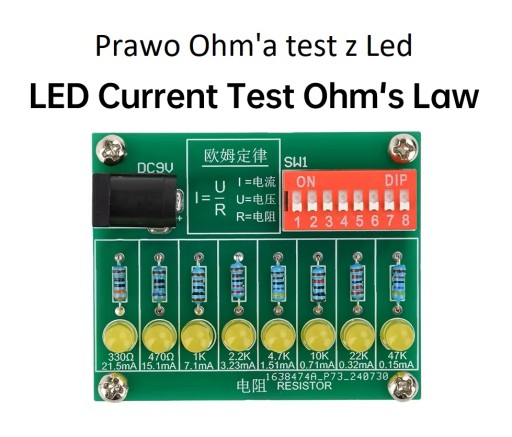

Prawo Ohm'a

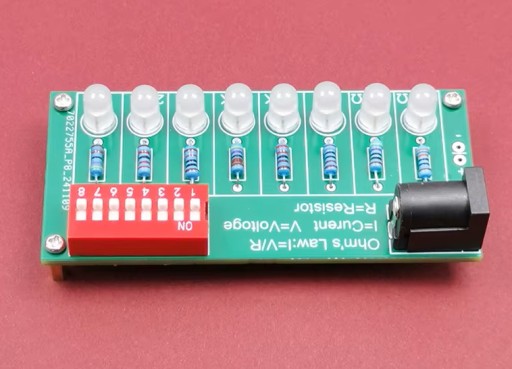

płytka testowa z LED

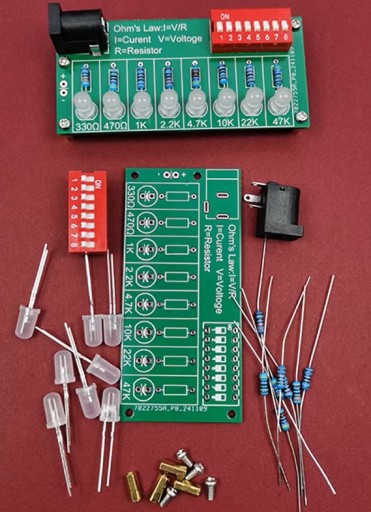

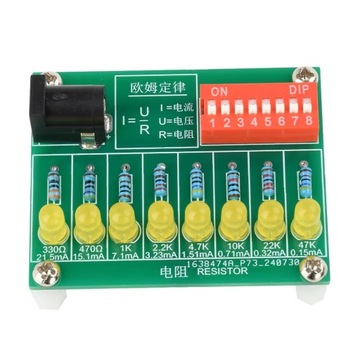

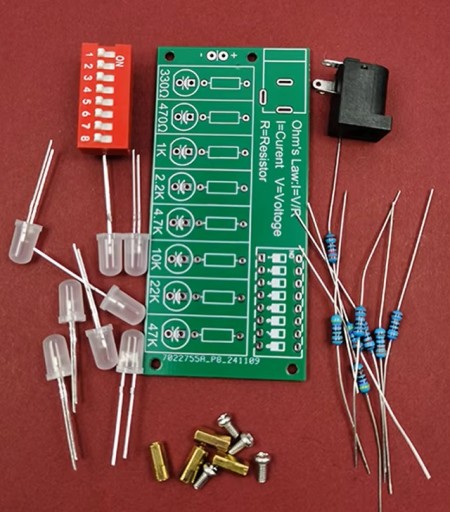

Układ do własnoręcznego montażu, lutowania

Trudność montażu łatwy.

Czas montażu około 40 minut.

Prawo Ohm to formuła stosowana do obliczania zależności pomiędzy napięciem, prądem i rezystancją w obwodzie.

Zasilanie płytki przez gniazdo DC 5,5 x 2,1m

lub bezpośrednio na płytkę

Zasilanie: 9V

Napięcie wejściowe wynosi 9 V, a spadek napięcia diody LED szacuje tutaj 1,9 V. Wymagany prąd przy każdym obciążeniu rezystancji został oznaczony na płytce drukowanej, a prąd ten jest prądem odniesienia. Rzeczywisty stan pracy diody LED to duży prąd, duży spadek napięcia, mały prąd i mały spadek napięcia.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diod Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
