Gwiazda 30 LED DUŻA PŁYTKA nauka lutowania JABel

Gwiazda 30 LED sześcioramienna

Duża płytka PCB 11,5 x 9 cm.

do własnoręcznego montażu, lutowania.

Układ  łatwy w montażu .

Czas montażu 90 minut.

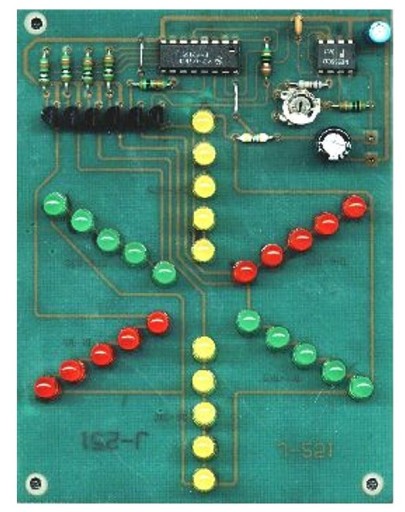

Prezentowana gwiazda sześcioramienna, do budowy której zastosowano 30 diod LED, może mieć zastosowanie jako ciekawa ozdoba choinkowa lub mini reklama świetlna.

Diody w kolorach : Zielony, Czerwony, Żółty

Zasilanie:12V

Duża płytka 110 x 90 mm

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Układ elektroniczny zestawu jest bardzo prosty: składa się z generatora o regulowanej częstotliwości, licznika oraz kluczy tranzystorowych Generator zbudowany jest przy użyciu układu scalonego NE555 pracującego w układzie generatora astabilnego o częstotliwości regulowanej potencjometrem PR1.
