Комплект для обнаружения утечек водородны в системах кондиционирования воздуха

Zestaw do wykrywania nieszczelności Hydrogenem w układach klimatyzacji

Zestaw do wykrywania nieszczelności Hydrogenem w układach klimatyzacji

Zestaw do kompleksowego sprawdzania nieszczelności w samochodowych i przemysłowych układach klimatyzacji pracujących na czynniku R134 jak również 1234yf oraz innych gazach chłodniczych.

Zestaw zawiera elektroniczny wykrywacz nieszczelności z możliwością badania hydrogenu, manometry oraz przewody opakowane w estetyczną i trwałą walizkę.

W butli znajduje się mieszanina 5% wodoru i 95% azotu. Posiada ona mniejsze cząstki niż czysty azot co pozwala na wykrycie mniejszych nieszczelności oraz kontrolę za pomocą wykrywacza co utrudnione jest przy samym azocie, który jest składnikiem powietrza.

Zgodnie z ustawą o F-Gazach zalecanymi obecnie metodami sprawdzania szczelności jest metoda nie powodująca ucieczki czynnika z układu co dzieje się na przykład w przypadku kontrastu UV.

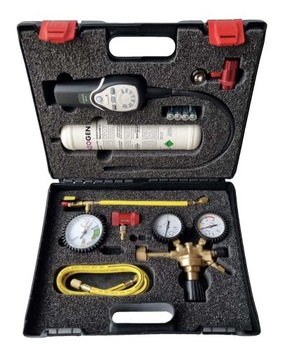

W zestawie:

butla 1 kg hydrogen.

(W zależności od ciśnienia i pojemności układu klimatyzacji w samochodzie wystarcza na 5-10 samochodów osobowych)

reduktor 30bar

manometr 40 bar z zaworem kulowym

wykrywacz nieszczelności hydrogen

zawór odcinający

przewód połączeniowy z zaworem odcinającym

szybko-złączka HP samozatrzaskowa na r134a

szybko-złączka HP samozatrzaskowa na 1234yf

redukcja do butli 1kg

walizka

Instrukcja obsługi

Elektroniczny wykrywacz nieszczelności Hydrogen w układach klimatyzacji

Wykrywa Hydrogen

• Kontrola mikroprocesorowa
• 3 Poziomy czułości Sygnalizacja słabej baterii
• Półprzewodnikowy podgrzewany czujnik
• Długość przewodu 40cm
• Sygnalizacja dźwiękowa
• Pasek z diodami
• wskaźnik trójkolorowy
• Wykrywa wycieki do 3 gr na rok

Manometr 54 bar z zaworem kulowym

Paremetry techniczne:

• Manometr ze skalą 54 bar
• zawór kulowy
• skala na czynniki: R134,R404,R407,R507,R410
• przewód o długości 20 cm z gwintem 1/4" SAE
• Skala czynników: R22, R134, R12
• Wysokie ciśnienie: max 54 bar
• podciśnienie: max -1 bar

Wskaźnik posiada znacznik dzięki któremu możemy zaznaczyć początkowe ciśnienie referencyjne a następnie obserwować jego spadki lub wzrosty. Skala rozgałęziacza jest cechowana w stopniach ciśnienia,w barach.

Reduktor do azotu 30 bar

Reduktor butlowy jednostopniowy o zmiennej regulacji ciśnienia wylotowego. Pozwala na obniżanie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewnia samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego. Reduktor wyposażony jest w zawór bezpieczeństwa, przez który przy wzroście ciśnienia wylotowego ponad dopuszczalne zostaje wypuszczony nadmiar gazu z komory ciśnienia wylotowego na zewnątrz.Idealny to zasotosowań w spawalnictwie oraz klimatyzacji np. do badania szczelności układów klimatyzacji.

• Dane techniczne:
• Gaz - Azot
• Maks. ciśn. wlotowe (bar) - 200
• Zakres ciśnień rob. (bar) - (0-30)
• Maksymalna przepustowość: 100m3/h
• Gwint nakrętki na wlocie - W 24,32 x 1/14”
• Gwint nakrętki na wylocie 1/4 SAE

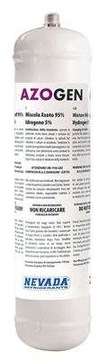

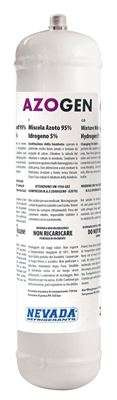

Butla 1 kg hydrogen.

(W zależności od ciśnienia i pojemności układu klimatyzacji w samochodzie wystarcza na 5-10 samochodów osobowych)

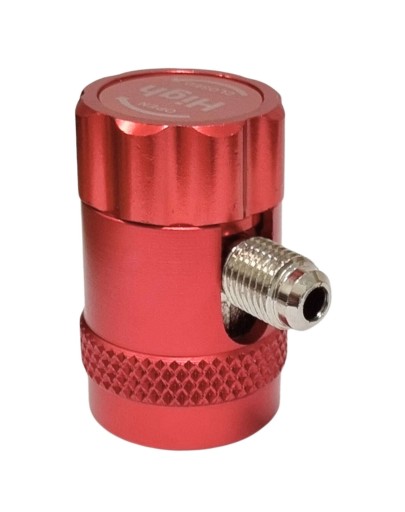

Szybko-złączka HP r134a

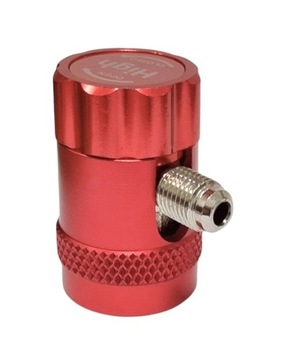

Szybko-złączka HP r1234yf
