Коллектор теплого пола 5 для теплого пола

Rozdzielacz 5 ogrzewania podłogowego z zestawem mieszającym

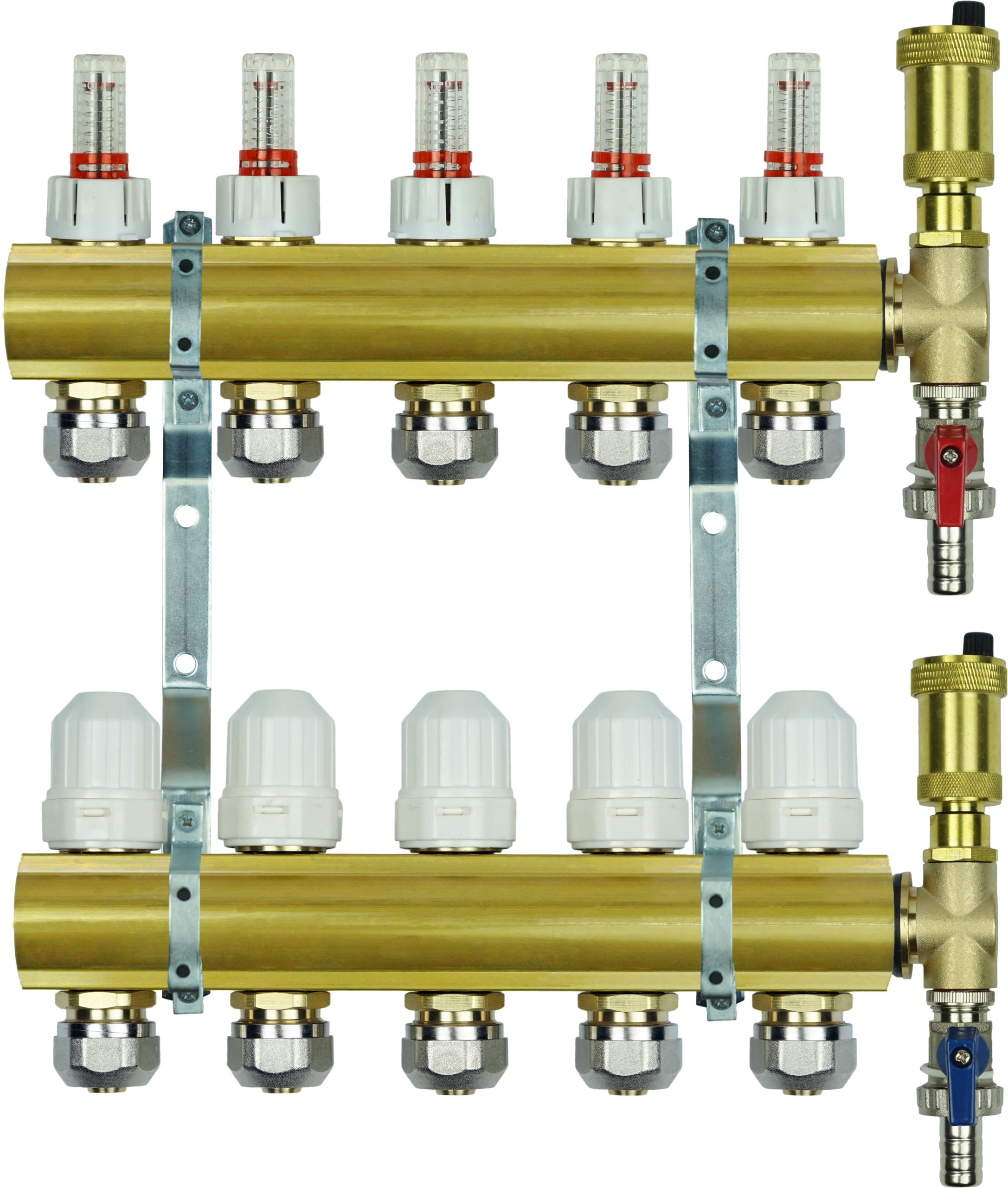

Rozdzielacz

- belka mosiężna górna (profil C-7) zawierająca:

• przepływomierze 5 l/min wraz z nyplem i złączkami do rury PEX ¾'' x 16 (5 szt.);
• odpowietrznik automatyczny ½" (1 szt.);
• zawór spustowy ½" (1 szt.);
• trójnik mosiężny (1 szt.).

- belka mosiężna dolna (profil C-7) zawierająca:

• zawór termostatyczny z pokrętłem M30 x 1,5 wraz z nyplem i złączkami do rury PEX ¾" x 16 (5 szt.);
• odpowietrznik automatyczny ½" (1 szt.);
• zawór spustowy ½" (1 szt.);
• trójnik mosiężny (1 szt.).

- uchwyt do rozdzielacza z amortyzatorem (2 szt.)

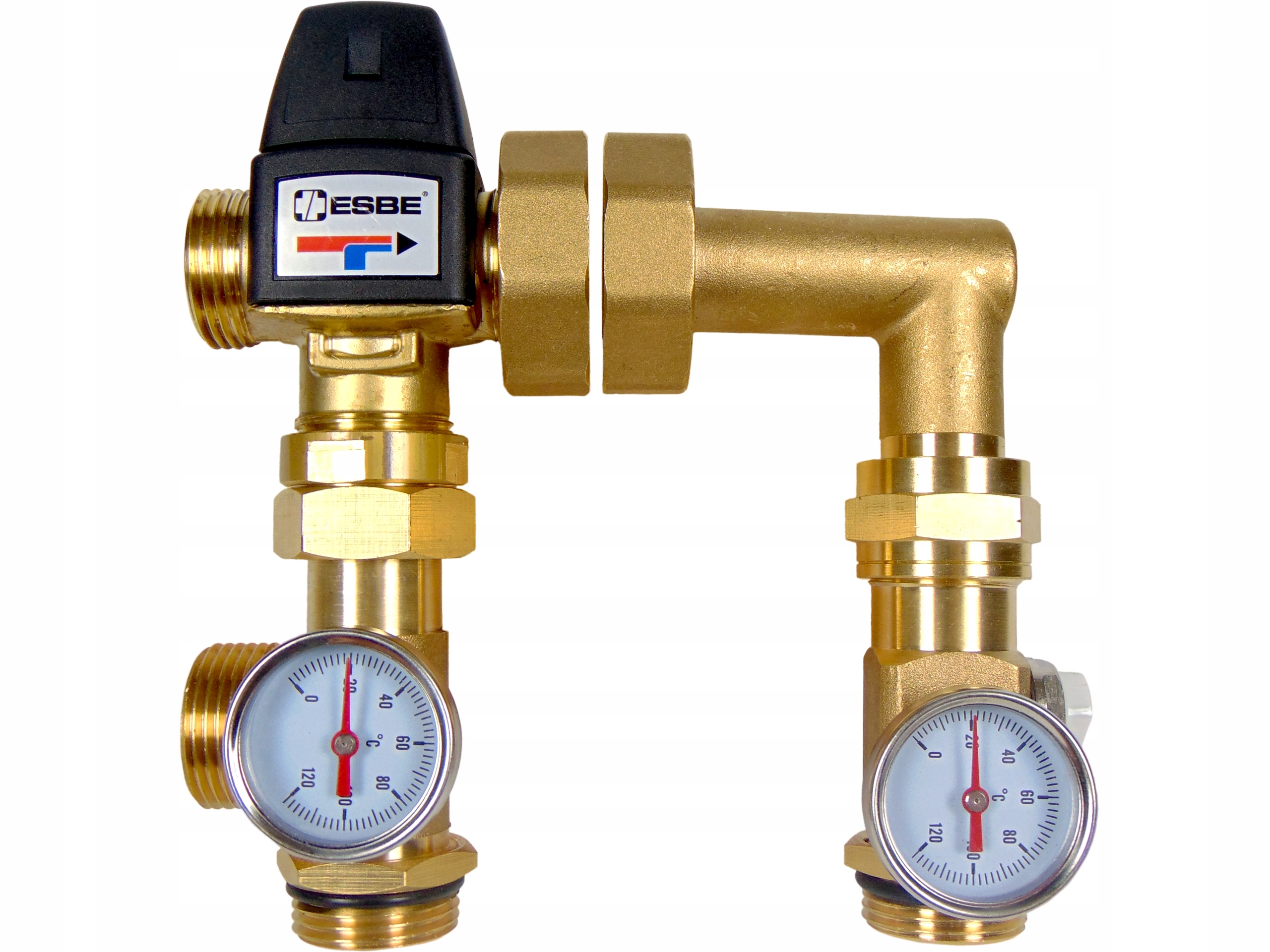

Zestaw mieszający

• pompa obiegowa IBO 25-60/180;
• termostatyczny zawór mieszający trójdrożny ESBE VTA372;
• termometr tarczowy (2 szt.);
• odpowietrznik ręczny (1 szt.);
• uszczelki do pompy (2 szt.);
• zestaw elementów mosiężnych.

Zawór mieszający trójdrożny

• maks. ciśnienie statyczne:  10 bar;
• zakres nastaw: 20 ÷ 50°C;
• temperatura pracy: maks. 95°C;
• przyłącze:  gwint zewnętrzny 1";
• przepływ: Kvs 3,4 m3/h.

Parametry pompy

• napięcie zasilania: 230V;
• maksymalna wysokość wznoszenia słupa wody: 6 m;
• maksymalne ciśnienie robocze: 1,0 MPa;
• standardowy rozstaw przyłączy: 130 mm;
• temperatura cieczy: od +2 do +110°C;
• materiał wykonania: żeliwo.

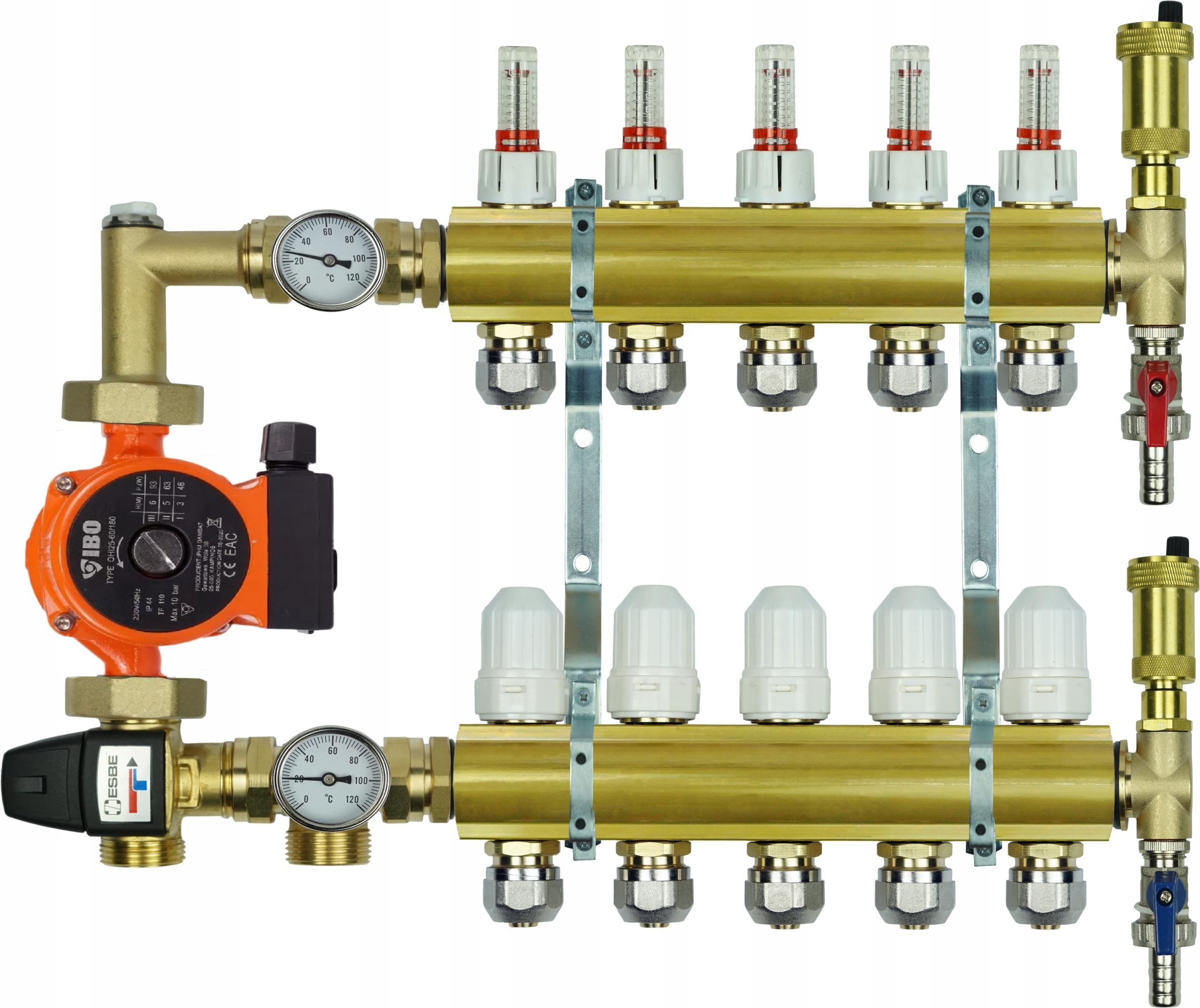

Dane techniczne rozdzielacza z układem mieszającym:

• Zasilenie / powrót 1";
• Wyjścia sekcji / obwodów ½";
• Wyjścia na zawór odpowietrzający / spustowy ½";
• Rozstaw: 235 mm;
• Długość (rozdzielacz + zestaw mieszający): 520 mm.

Rozdzielacz oraz grupa są uszczelnione na specjalistyczny klej do gwintów.
