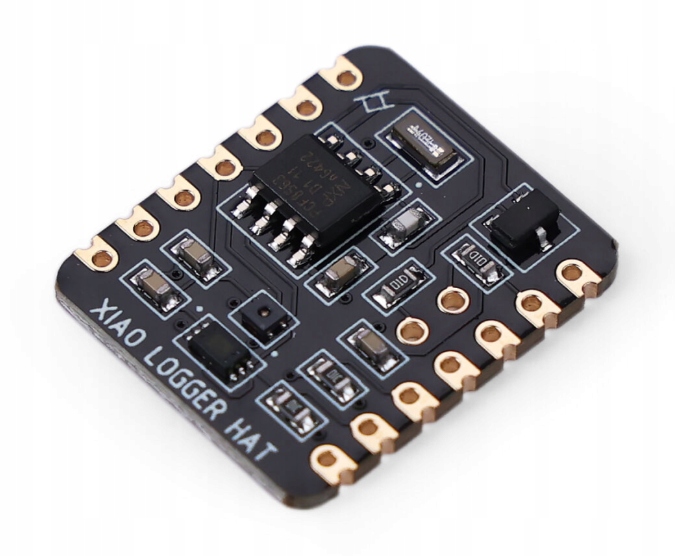

XIAO Logger HAT - модуль с датчиками температуры, влажности и освещенности

XIAO Logger HAT - moduł z czujnikami temperatury, wilgotności i światła dla XIAO

Opis

Logger Hat to wszechstronne rozszerzenie, które integruje zaawansowane funkcje monitorowania i zarządzania danymi w niewielkiej obudowie. Wyposażony w czujnik temperatury i wilgotności Sensirion SHT40 , czujnik światła otoczenia BH1750 , zegar czasu rzeczywistego PCF8563 oraz dzielnik napięcia do monitorowania stanu baterii, Logger Hat jest idealnym rozwiązaniem dla projektów o ograniczonej przestrzeni. Dzięki swojej kompaktowej konstrukcji doskonale pasuje do wszystkich płytek rozwojowych Seeed Studio XIAO , umożliwiając tworzenie zaawansowanych rejestratorów danych z zasilaniem bateryjnym.

Wbudowany zegar RTC zapewnia precyzyjne odmierzanie czasu z minimalnym zużyciem energii (< 1 µA), co czyni go idealnym dla długoterminowych projektów. Funkcja monitorowania napięcia baterii pozwala bezpiecznie śledzić poziom jej naładowania. Czujnik temperatury SHT40 oferuje wyjątkową dokładność odczytów: 0,2°C dla temperatury i 1,8%RH dla wilgotności, a RTC PCF8563 zapewnia minimalny dryf czasowy (< 7 minut rocznie). Obsługa protokołu I2C ułatwia integrację z bibliotekami i umożliwia dodawanie dodatkowych czujników. Dzięki niskiemu poborowi mocy i funkcji uśpienia, Logger Hat jest wyjątkowo efektywny w zastosowaniach bateryjnych.

Właściwości

• Interfejs komunikacyjny: I2C
• SHT40 (temperatura i wilgotność):
• Pomiar temperatury:
• Zakres: -40 do 125°C
• Rozdzielczość: 0,01℃
• Dokładność: ± 0,2°C
• Czas reakcji: 2s
• Pomiar wilgotności:
• Zakres: 0 do 100% RH
• Rozdzielczość: 0,01%
• Dokładność: ± 1,8% RH
• Czas reakcji: 6 s
• BH1750 (światło otoczenia):
• Szeroki zakres (1 do 65535 lux) i wysoka rozdzielczość pomiaru (16 bitów)
• Charakterystyka zbliżona do sposobu postrzegania światła przez ludzkie oko
• Tryb obniżonego poboru mocy
• Funkcja filtrowania szumu (50Hz/60Hz)
• Mała wariancja pomiarów
• Znikomy wpływ oświetlenia podczerwonego na wyniki pomiarów
• PCF8563 (zegar czasu rzeczywistego)

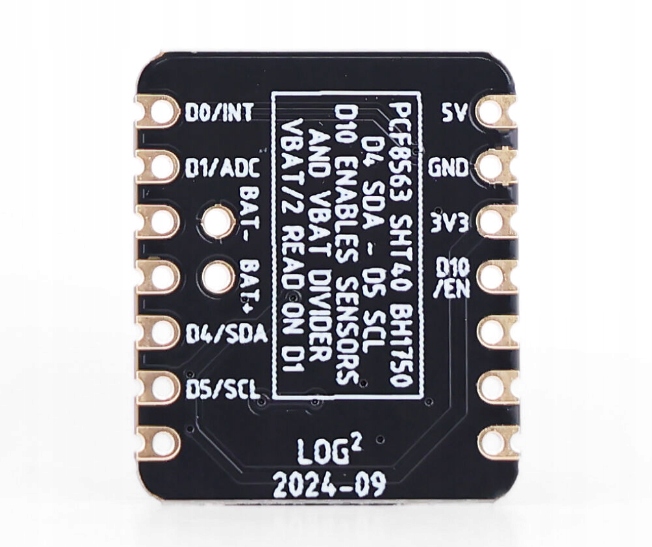

• Monitorowanie napięcia baterii przez dzielnik napięcia pin-enabled
• Czas odczytu czujników: ~2 ms (SHT40), ~120 ms (BH1750)
• Zasilanie bateryjne kompatybilne z akumulatorem litowo-polimerowym EEMB 3.7V 500mAh
• Zakres zasilania: 2.4V do 3.6V
• Pobór prądu: ok. 500 µA (aktywny), 0.25 µA (uśpienie)
• Wymiary: 21 x 17.8 mm
• Zakres temperatur pracy: -40°C do 85°C

W zestawie

• XIAO Logger Hat board
• 2 x 7-pin female header
